行業知名機構CINNO Research數據顯示2024年前三季度，國內市場Mini LED電視銷量滲透率突破10%，銷售量同比翻4.4倍，預計2024年全年國內Mini LED滲透率將達到12%。同時IDC預測，在2025年Mini LED顯示器也將增長36%。Mini LED成為下一代顯示技術已是大勢所趨，并且隨著終端產品對于走線、功耗的要求越來越高，AM架構的Mini LED驅動芯片正在成為行業的主流選擇。

    （圖1 典型AM Driver IC + MCU驅動方案）

    絕大多數AM Mini LED方案都是采用LED Driver IC和MCU共同處理的方式進行背光驅動（如圖1所示），主控SOC在接收到視頻信號后，經過處理通過SPI協議和MCU進行通信，MCU處理數據之后通過單線或者雙線協議將數據發送給驅動IC，進而控制背光光源的亮滅。該種模式在處理小尺寸，低分區方案時候比較便利，但是隨著終端產品尺寸越來越大、分區越來越多，高分區下MCU+AM IC模式對于大數據量的處理已經略顯吃力。

    典型AM IC + MCU方案存在的缺陷：

    1、驅動板器件成本高：MCU及其外圍電路相對復雜，需要額外的晶振電路，模式選擇電路等，需要走線和器件的額外支出。

    2、軟件調試?yán)щy：需要專門的軟件工程師進行MCU軟件開發代碼編寫，并且代碼耦合度太高，牽一發而動全身，不支持任意修改參數。

    3、串行處理效率低：在多分區，多IC級聯下串行數據量大的時候處理效率降低。例如MCU在使用歸零碼和SM6208N通信時，極限速率為2.5Mbps，若在大分區下，這個速率無法支撐級聯更多的IC。

    因此，明微電子推出了首款專用BCON芯片SM6016N，其能夠有效解決傳統MCU+AM IC模式存在的典型問題。

    BCON芯片SM6016N

    優勢

    1、通信速率最大支持25MHz的通信速率需求，單顆SM6016N最大可支持4096分區控制。

    2、搭配SM6016N控制軟件（如圖2所示），無需程序編碼，參數配置流程化。可視化窗口，無代碼基礎亦可輕松改變背光參數。

    3、芯片尺寸小，外圍電路少、使得PCB布局更簡單合理。并且Gamma和映射皆可定義，方案適配靈活性高。

    4、更快的數據處理時間，SM6016N為ASIC架構芯片，可以將傳統MCU毫秒級的數據處理時間降低至微秒級別。

    5、自帶傳統MCU方案下的FB檢測、BFI、分區補償?shù)裙δ埽�且具有更高ESD。

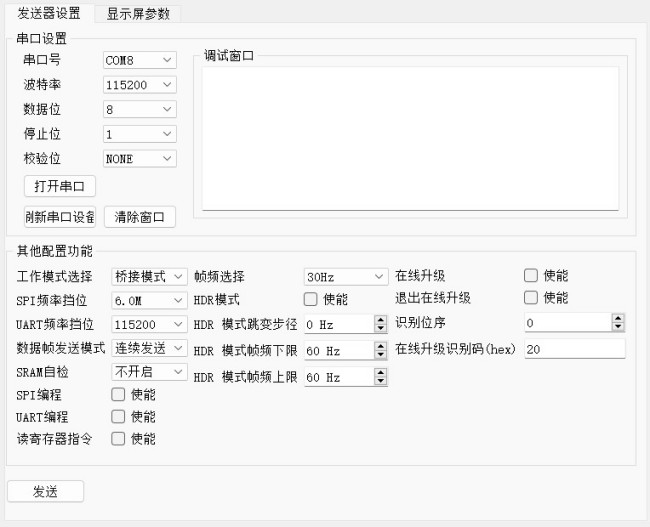

（圖2 SM6016N上位機軟件界面）

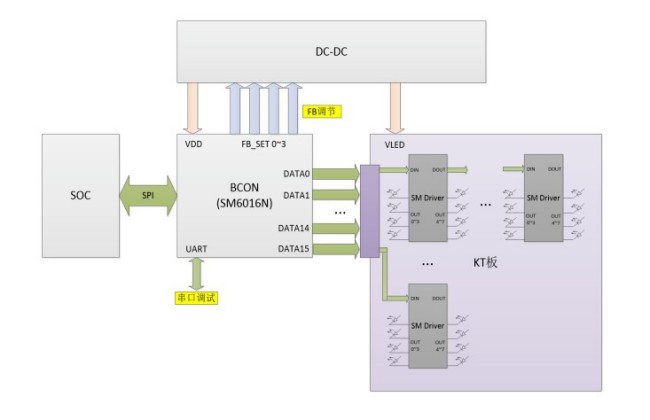

    通過搭配我司SM6208N驅動IC，其典型應用方案圖如圖3所示，該方案實現了最高4路DC同步檢測和反饋、特有多種混合調光等功能，在更易調試和更簡潔電路的同時，應用方案的功能更加豐富，能夠支撐更高的顯示效果需求。
