3、模數轉換芯片的選取
    模數轉換器(Analog-Digital Converter,簡稱ADC)，作為組成轉換接口卡的主要器件，其主要作用是將輸入的模擬量轉換成大屏幕能夠識別的數字量［4］。我們使用的是美國AD公司最新推出的高速、專用于RGB視頻的模數轉換器件AD9884A-140型。

    AD9884是智能型VGA、SVGA、XGA顯示轉換專用的高速(500MHz模擬帶寬)8位A／D轉換芯片，要用單片機初始化此芯片的內部寄存器，以串行的方式寫入預定的工作模式，編寫結束后AD9884開始工作。

    要用好一種新的器件，必須首先把器件的工作原理、性能指標、極限工作參數及典型電路連接了解清楚。如果是智能器件，還要了解它的編程特性與參數，并能在市場上買到它。

    模數轉換器件AD9884A是接口卡的主要芯片，其他器件都要圍繞該芯片進行選擇。

3．1器件工作特性��

3．2器件內部結構及工作原理��
����［11］�狝D9884A是一個完全8位140MSPS集成電路，能夠從計算機和工作站獲取RGB圖形信號。其140MSPS的編碼能力和500Hz全功率的模擬帶寬能夠支持1280×1024分辨率和75Hz的刷新頻率，精確獲得并數字化每一個像素。

    為了將系統消耗和能源浪費降至最低，AD9884A包含一個內部的+1．25v電壓參考，PLL從HSYNC產生一個像素時鐘，可編程增益、補償和箝位電路。使用者只需要提供一個+3．3v電源、模擬輸入、HSYNC信號。三態CMOS輸出可由2．5v-3．3v電源提供。

    AD9884A的PLL鎖相環路從HSYNC信號輸入產生一個像素時鐘，像素時鐘的輸出頻率范圍從20MHz到140MHz。當沒有HSYNC信號，COAST信號存在時，PLL維持它的輸出頻率。AD9884A提供32級采樣相位調節。數據、HSYNC信號和數據時鐘輸出相位關系是時刻保持一致的。可以用外部時鐘輸入作為像素時鐘而不使用PLL。

    箝位信號由內部產生或由使用者通過CLAMP輸入管腳提供。

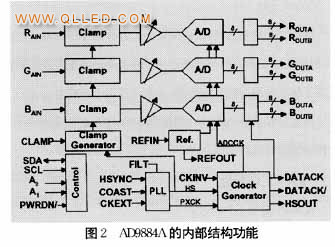

    模數轉換芯片的內部結構框圖如圖2所示。��
