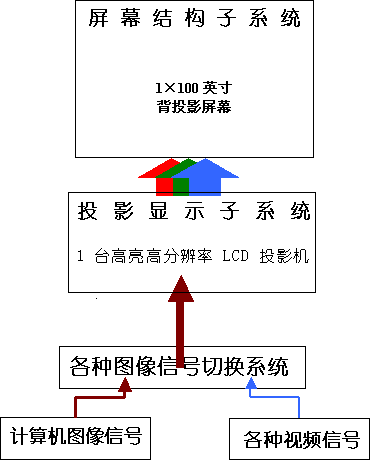

(一)系統整體構成邏輯

  (二)系統方案介紹

一、方案：單屏100英寸背投1套的投影顯示墻

（一）屏幕結構子系統：背投屏幕

在投影墻系統中，屏幕的種類首選使用背投硬屏，根據資金、空間等因素來選擇合適的屏幕尺寸屏幕的選擇將對圖像效果起到畫龍點睛的作用，如增強亮度，加大視角以適應應用環境。

l         背投硬屏的技術特點：

背投幕從光學特性來分，有漫射幕、菲涅爾寬視角幕、菲涅爾雙凸透鏡幕、黑色條紋幕等；主要技術指標包含增益系數、可視角、透光率、太陽效應等。

增益系數：即投影光線經過屏幕后被提高的倍數（一般3-5）。

可視角：在中心亮度與屏幕四周邊緣的亮度一致的條件下，屏幕的最大視角范圍（90°-160°）。

太陽效應：即觀看者在不同的位置，會感到屏幕的亮度中心在變化。

透光率：光線通過屏幕朝觀眾方向平行直射，均勻分配透過屏幕。

Scan Vision Screen世界上最大的專業生產屏幕的一家世界級公司，具有50多年的歷史，技術是先進且成熟的。它生產的屏幕歷來以屏幕的精品著稱，其顯示效果等各類指標技壓群芳。年營業額在2.1億美元，占世界市場專業光學投影屏幕的80%的份額。一個良好的投影系統其屏幕的好壞也是非常重要的，選擇良好的屏幕才能保證整個系統的最佳狀態。

l        WA1806型背投幕 100”主要參數指標:(單位 mm)

大小尺寸:寬:2083±1.5高:1575±1.5

對角線公差:<4

中心偏移設置:0<35

屏幕厚度:5.5 ±1

重量:21kg ±10%

屏幕焦距:2400

中心最高增益:3.5 ±0.5

水平1/2增益視角:360±40

垂直1/2增益視角:100±1.50

視角范圍:1600

• 背投反射系統

系統組成
反射系統由一面美國Richvision正面反射真空鍍膜鏡加一副反射鏡支架,一副投影機支架組成,支架帶有精確調整機構(萬向調節器).

  產品的主要特性:采用美國Richvision真空鍍膜反射系統,

-反射影像清晰無重影;

-抗磨損,抗腐蝕;

-有保護介質膜;

-反射率95%

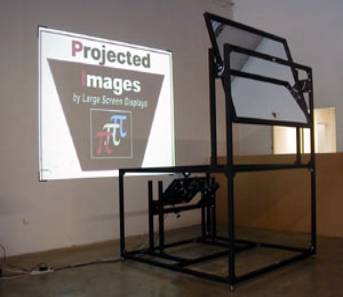

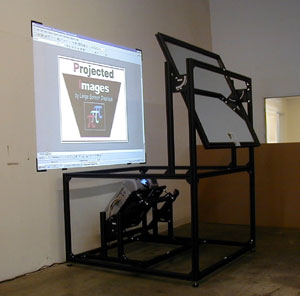

背投反射系統工作原理和圖片實例

（二）、系統配置清單：
