    康佳近期推出了一款旗艦級精品電視——易TV 9800系列，這款電視采用LGD的4色4K、Retina AAA級屏幕，分辨率高達3840×2160，畫質出色；配置領先的10核極速處理芯片，擁有的4核A9 CPU，6核GPU圖像處理器，Mali-450S圖像渲染，16Gb內存32Gb閃存，硬件配置足以讓人尖叫。

    近日我們就收到了康佳易TV 9800系列電視的一款產品，55英寸的康佳LED55X9800U，此前我們已經進行過詳細的評測《最強旗艦智能電視 康佳易TV9800首發評測》，接下來，就讓我們一起來拆解一下這款電視，看看其內部的詳細構造，看看電視里面到底裝了什么東西，做工如何，到底是不是真有這么強的配置。

康佳易TV——LED55X9800U

電視背殼

    康佳易TV 9800這款電視背部為黑色，外殼為工程塑料制成，可以看到背部有很多散熱柵格，利于散熱。背部中間是機身標簽、節能標簽，電源線與開關位于左邊，接口、機身按鍵位于右邊。

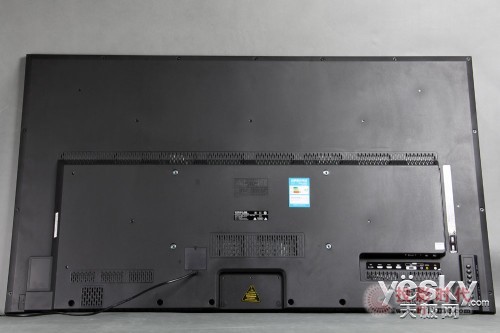

康佳易TV 9800背面

康佳易TV 9800機身背部，已拆下底座

    在拆解開始之前我們已經先拆卸下了底座，將康佳易TV機身平放于地面，以方便拆解。

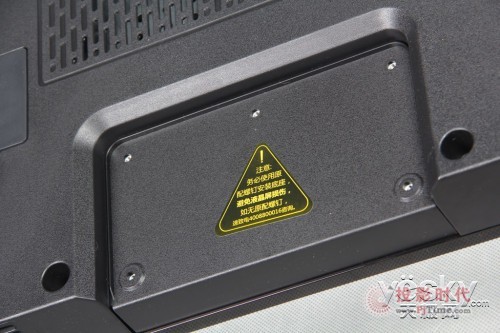

    底座連接處有5個螺絲孔

    與多數電視的4顆螺絲不同，康佳易TV 9800用了5顆螺絲來固定底座，更加穩固。可以看到，上面有警告標簽，此處使用的螺絲不同于其它，為專門配備的。

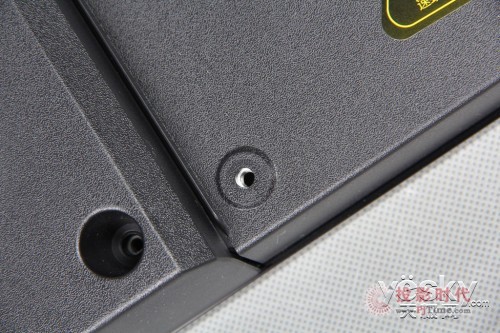

    不同的孔位，使用不同的螺絲

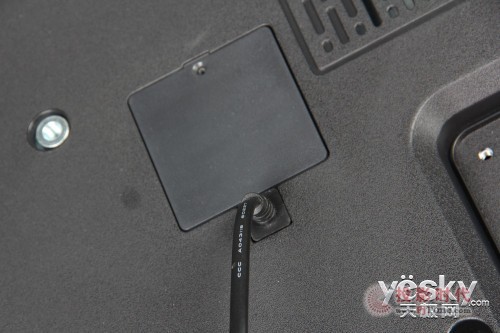

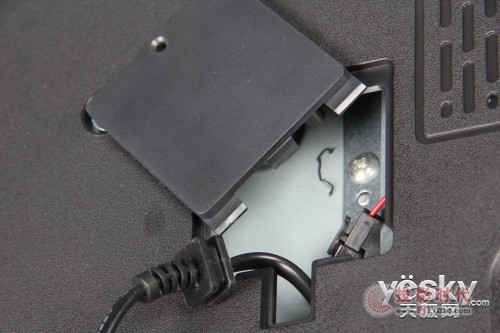

    電源線固定在電視機身上

    康佳易TV 9800的電源線固定在電視機身上，卸下上面的擋板，可以看到是通過卡槽固定住的，防止過度拉扯。如果要取下電源線，我們需要卸下整個電視背殼才可以。

    康佳易TV 9800背殼采用兩種措施固定，首先是用螺絲擰緊，其次用小槽咬合卡住，拆卸過程中需小心。康佳易TV 9800的外殼材料為HIPS，即耐沖擊性聚苯乙烯材料，通常主要用于家電外殼、終端機外殼、電腦主機面板等。

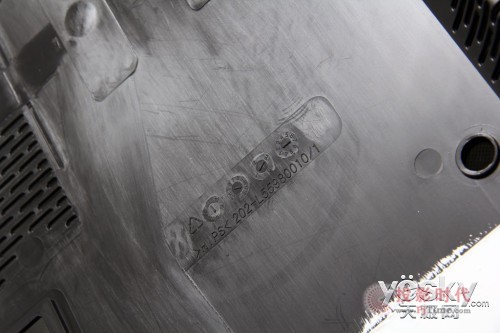

    外殼采用HIPS材料

    這種材料具有一定的抗沖擊能力，當材料受到?jīng)_擊時，裂紋擴展的尖端應力會被相對柔軟的橡膠顆粒釋放掉，因此裂紋的擴展受到阻礙，抗沖擊性得到了提高。

總體結構及背光模組

    去除背殼后，康佳易TV 9800內部結構如下圖。我們可以看到，這款電視機主要是由液晶屏以及若干電路板組成的。

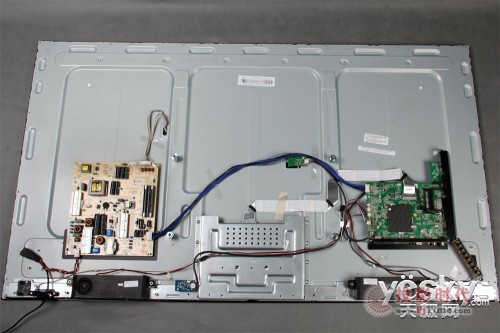

    卸下背殼后的康佳易TV 9800

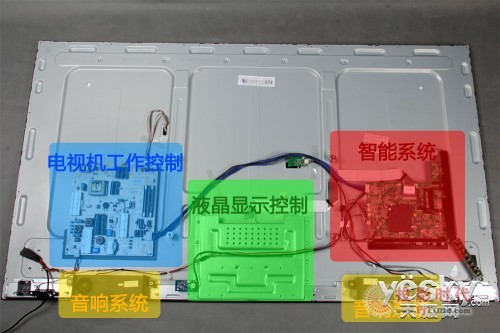

    康佳易TV 9800內部的電路板主要分為三個模塊，如下圖，左邊的是主導電視機的電源、工作等控制，右邊的是電視機的智能系統，也即CPU、內存等部件的主板，中間是液晶面板的顯示控制模塊。

    主要結構

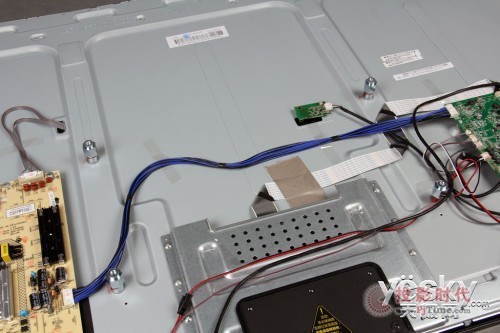

    背面的走線情況

    除了這三大模塊以后，還有WIFI、藍牙、開關、按鍵等。幾大模塊之間布線有序，并不散亂。

    用于固定掛架的螺孔

    背面可以看到4顆粗大的螺釘，可用于固定掛架，粗壯的零件看上去很結實。

    松散的走線被固定住了

    下面來看看康佳易TV 9800的液晶背光模組。

    寬大的液晶面板背光模塊

    液晶面板的背光模塊上刻有三串字符，37025276、493*M550UD110/00、140401B，意義不明。據介紹，康佳易TV這款LED55X9800U電視采用原裝進口8.5代線無塵切割Retina級AAA屏幕(優于A++屏幕)，屏幕分辨率為3840*2160，即4K超高清。

    液晶背光模組上的一些標識

    這些字符下方有一塊型號標簽。康佳易TV 9800采用的是LG的4K4色液晶面板，而在這里我們看到的是康佳的產品標簽，我們據此猜想，導光板在內等背光模組應是康佳自身生產的。

    機身型號標簽

NextPage]屏蔽罩及顯示驅動板

    看過了液晶背光模組，接下來我們來拆拆康佳易TV 9800的屏蔽罩以及里面的驅動電路。

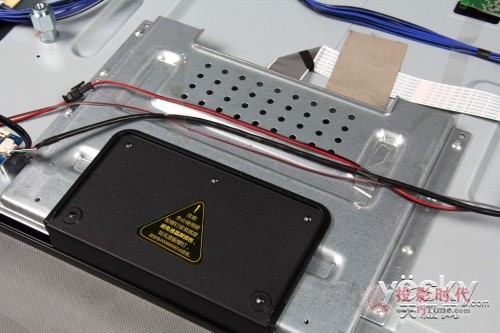

    屏蔽罩周?chē)�的布線

    屏蔽罩由8顆粗壯的螺絲固定住，整體看上去非常有力量感安全感。

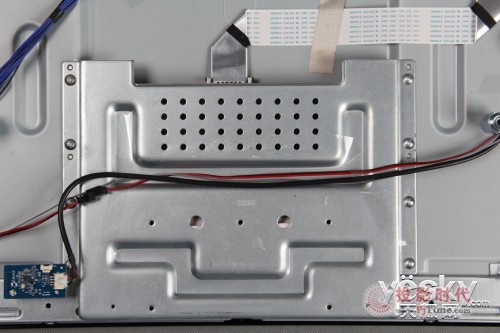

    屏蔽罩

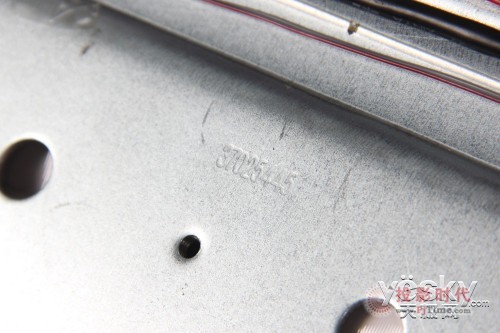

    屏蔽罩上的數字

    我們把康佳易TV 9800拆下來，掂了一下甚有分量，于是測了一下其厚度和重量，測出來厚度有2.54mm，重量有0.87kg，非常厚實，可以更好在保護電視機內部電路了。

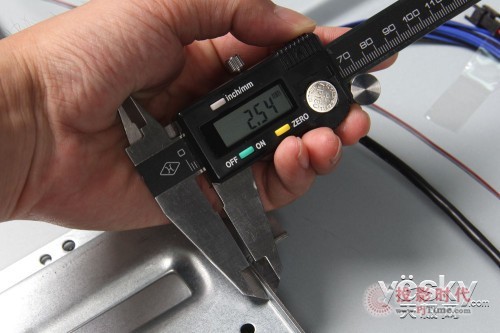

    屏蔽罩實測厚度為2.54mm，很是厚實

    屏蔽罩實測重量為0.87kg，相當有分量

    取下屏蔽罩后，我們可以看到下面驅動液晶面板的邏輯板，這塊板是LG產品，與液晶面板配合可以輸出4色4K畫面。

    液晶面板驅動電路

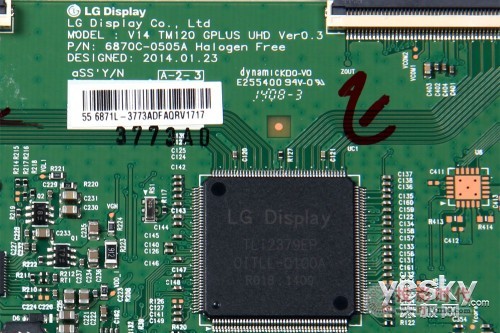

    這塊LG的邏輯板型號是V14 TM120 GPLUS UHD Ver0.3，設計日期是2014年1月23日。我們可以看到上面采用的芯片是LG Display的，型號是TLi2379EP。

    康佳易TV 9800系列電視屏采用了LG的屏，擁有WRGB四色靚彩技術，在傳統RGB三基色基礎上添加了白色像素，提高了屏幕顯示效果,這些基本上都是通過這塊小小的邏輯板完成的。

    整塊是LG Display的產品，芯片型號TLi2379EP

    Tps65196芯片，這是一塊由Ti(德州儀器)生產的15通道電平轉換器，用于大尺寸電視。

    Tps65196電平轉換器

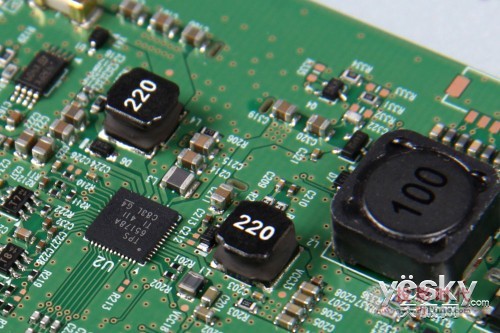

    下圖的零部件是TPS 65178A，同樣是Ti的芯片，通常用于電視機，這是一顆集6通道伽瑪緩沖器、Vcom基準和動態增益功能為一體的一顆可編程 LCD面板專用偏置IC。

    德州儀器的TPS 65178A

WIFI及藍牙模塊

    接下來我們要拆下康佳易TV 9800屏蔽罩上方的WIFI模塊和左邊的藍牙模塊。

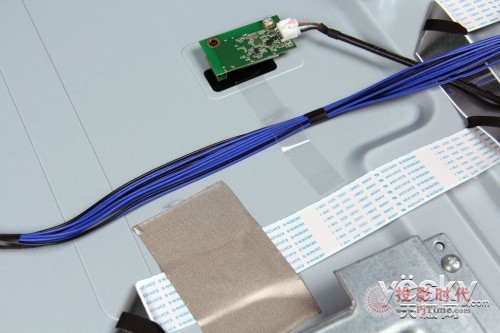

    屏蔽罩上方的WIFI模塊

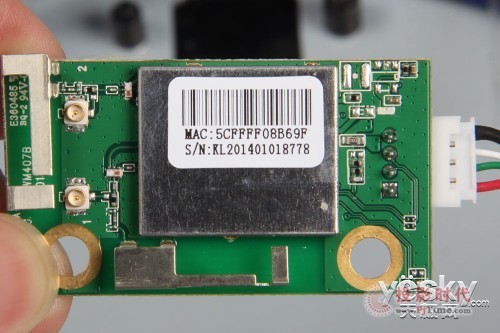

    上圖的綠色小板是WI-FI模塊，上面還有兩個天線接口。不過電路板上焊了一小塊屏蔽罩，具體使用什么芯片我們不得而知。

    WIFI模塊

    屏蔽罩左邊藍色的藍牙模塊

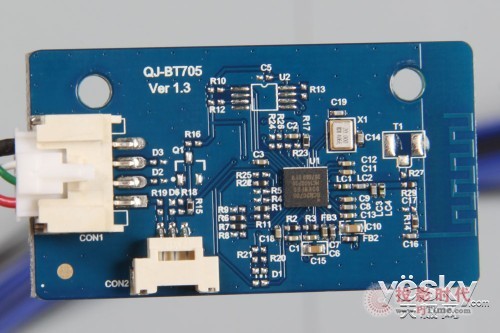

    屏蔽罩旁邊有一個藍色小板卡部件，這是藍牙模塊，板名是QJ-BT705，采用的芯片型號是BCM20705，符合Bluetooth 4.0+EDR標準。

    板名QJ-BT705，芯片BCM20705

音響及開關按鍵

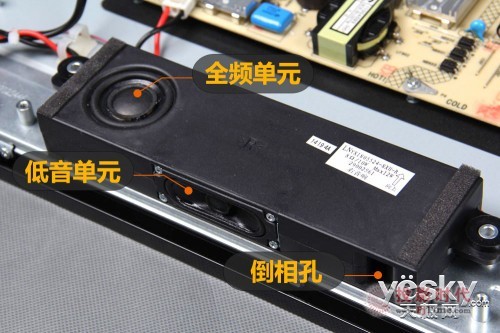

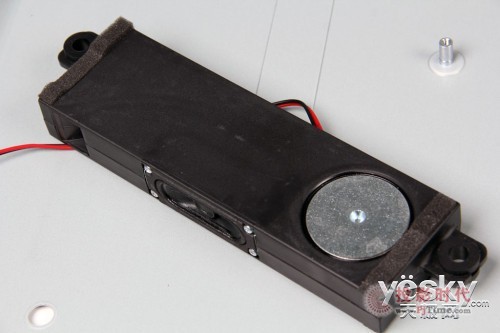

    康佳易TV 9800的音響系統由兩個側的兩個發聲模塊構成，每個發聲模塊上有1個全頻單元、1個低音單元，還有一個倒相孔。

    發聲單元

    這個發聲模塊的型號是LNyx1805524-8XH-R，沒有品牌信息。從標簽上看參數為8Ω/12W，最大功率為12W，能夠滿足一般家庭用戶的音效需求。

    最大功率12W

    音箱模塊背面

    康佳易TV 9800電視的音箱是有分左右的。而在右音箱的旁邊，就是電視的電源開關，通過螺絲和卡槽固定住。

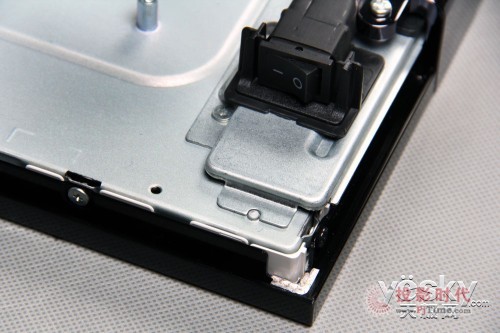

    電源開關

    電視的機身功能按鍵則位于另一邊，如下圖，按鍵下方有起緩沖作用的海綿墊，保護機身和按鍵。

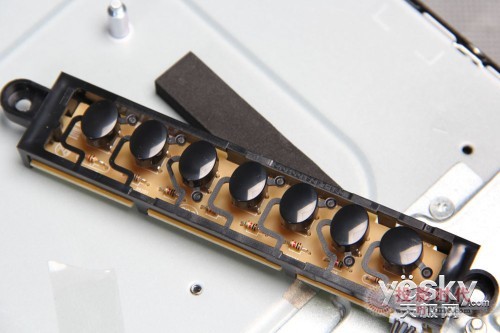

    機身控制按鍵 底部配有厚實的海綿軟墊，一來防止導電二來也能帶來更好的觸感

電源電路

    下面再次回到電路板環節……現在是康佳易TV 9800的電源電路。

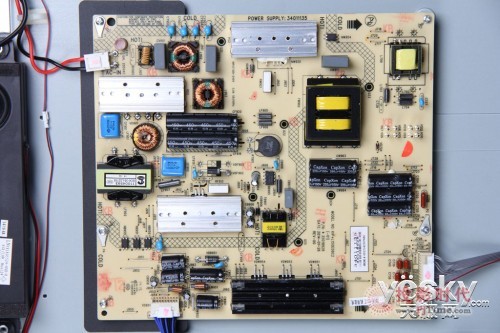

    康佳易TV 9800的電源電路

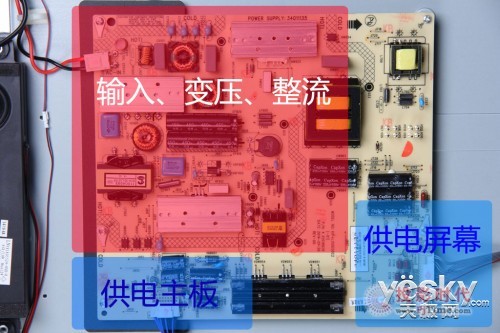

    大體上看，這塊電源電路可粗略分為三個作用模塊，將輸入的電流進行變壓、穩定，再輸出輸給給主板、液晶模組等部件，如下圖。

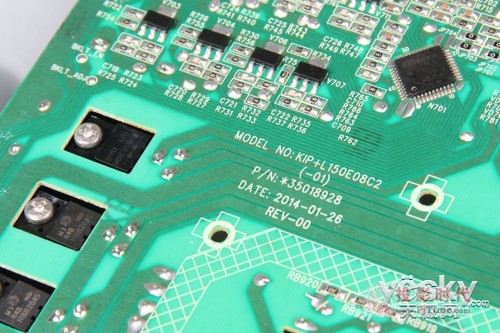

    這塊電源電路板的型號是kip+l150e08c2，設計時間是2014年1月26日。

    型號kip+l150e08c2

    電源輸入

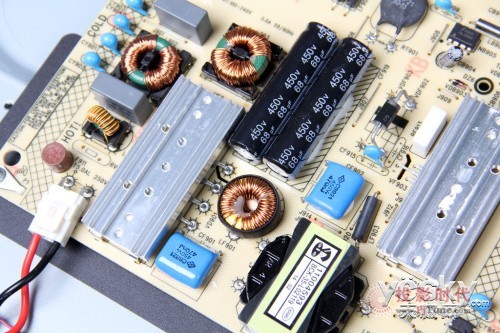

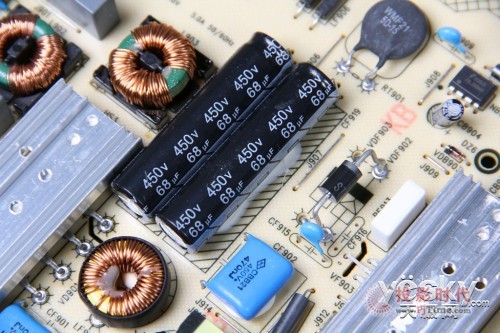

    在輸入部分，采用了兩顆450V，68uf的高壓電容，這種電容一般用于開關電源的交流整流后濾波。

    450V，68uf的高壓電容

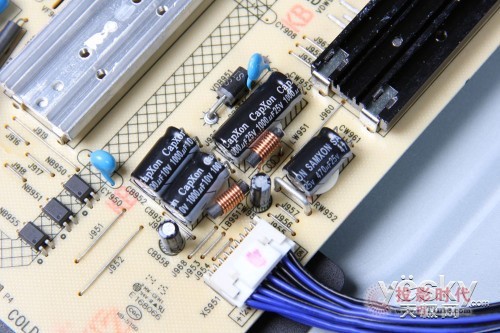

    輸出給主板的供電部分采用了4顆電容，通常用于濾除雜波。其中有3顆是10V，1000uf的電容，品牌為臺灣capxon。

     采用品質良好的臺灣豐賓（CapXon）電容 10V，1000uf的電容及萬裕三信(SAMXON)的470uf。豐賓電容廣泛用于精密的設備，如汽車電子、整機設備、儀器儀表等，而三信則是給松下電容代工全球排名前五的大廠，品質很有保證。

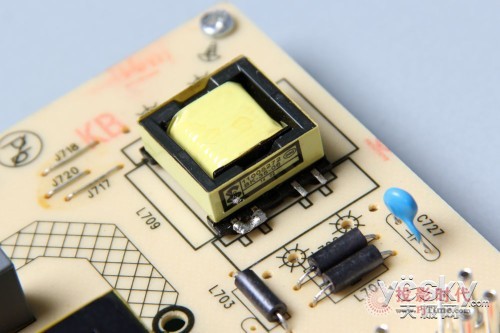

    BK-35-06變壓器

    BK-35-06控制變壓器，具有較強的過負載能力和過電壓能力。

    輸出電流供給液晶背光模組

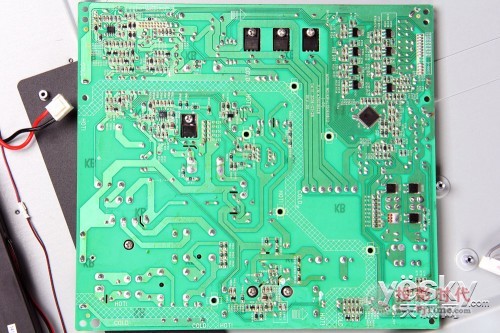

    電源電路板背部

    翻到電源電路板背面，可以看到布局很整潔。背面也有標明產品型號。

    背部同樣有標明電路板型號

主板

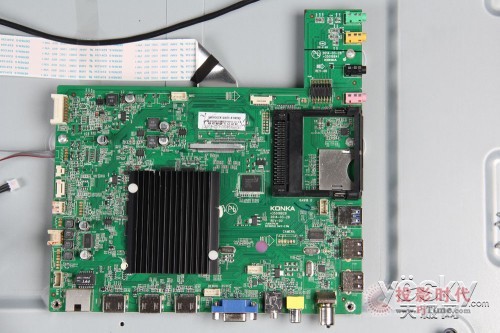

    接下來輪到康佳易TV 9800的主板了，這一塊主要控制電視的智能系統，跟我們平常的電腦主板相似，具有CPU、內存等芯片。

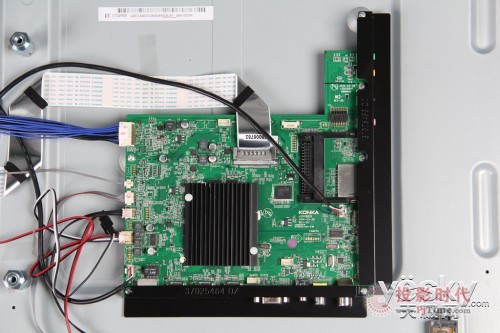

    主板周?chē)�布線，接口眾多

    這塊主板的布局十分緊密，兩側接滿了電源或數據連線，兩側則是電視機接口。

    主板上的康佳LOGO

    這塊主板上印有康佳的LOGO，以及日期等，PCB板生廠商是ASKPCB(深圳奧士康)。

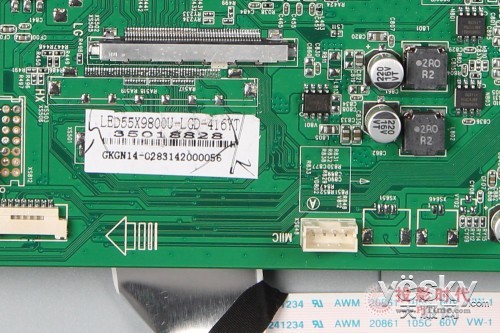

    取下液晶屏的連接排線，可以看到下面的型號標簽

    上圖的主板上方是液晶屏的排線，取下后可以看到下面的型號標簽：LED559800U-LGD-416YT。

    型號：LED559800U-LGD-416YT

    海力士?jī)?nèi)存顆粒、Mstar CPU

    翻到背面，可以看到康佳易TV 9800采用的CPU是MSTAR(晨星)的芯片，型號為MSD6A918WV-Y7，采用4核A9+架構，主頻1.5GHz，28納米工藝，支持H.265硬解，是目前高端電視里常見的一款芯片。內存顆粒則是海力士的H5TQ4G63AFR，DDR3，單顆容量4Gb，4顆構成了總?cè)萘?6Gb。

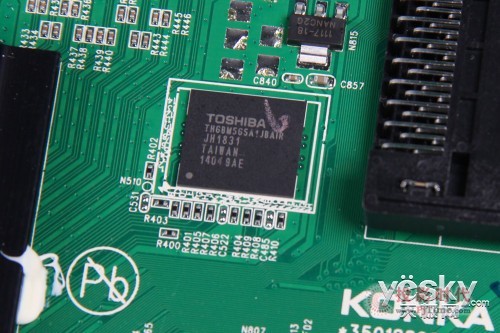

    東芝閃存

    東芝閃存芯片，型號為th6bm565a1jbair，總?cè)萘?2Gb，臺灣生產。

    USB模塊

    USB模塊有2個USB2.0接口，1個USB3.0接口，相關芯片是AU6258，這是一個USB集線器控制器。

    AU6258，USB集線器控制器

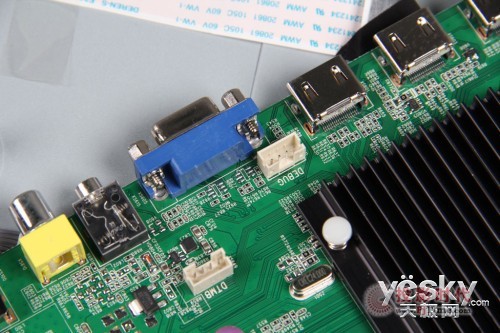

接口，與大面積的散熱器

拆解總結

    康佳易TV 9800這款電視的拆解到這里大體完成了，電視機內部的組成結構與及做工、用料都呈現在了大家眼前，相信各位網友看完之后都有自己的看法。

    康佳易TV 9800的主要用料都是知名廠商的產品，也沒有存在虛假宣傳忽悠人的情況，硬件配置與官方宣傳是一致的。另外，做工方面也可圈可點，總體而言電路板布局整體很規范，做工也不愧為國產大廠出品，讓人信服。

    在我們看來，康佳易TV 9800作為一款國產旗艦精品電視是表里如一的，品質有保障，消費者購買時值得考慮。
