最近TV、LCD、Cell-Phone、PC (Notebook)等便攜用以及生活用家電等電子產品的高性能化、小型化、集成化、Module化等進展急速。高性能化需在電子產品中內置能耗多的LED，而相反小型化與集成化給實現產品化帶來了尺寸方面的制約。

    市場傾向于要求提高功率，因此對可容納的LED封裝的設計Maigin急劇減少。同時 Module化的熱問題已經不再單純是LED產品一個的問題，而是整體System的問題。

    將LED封裝內部Chip發生的熱量進行有效管理，已不是產品電學/光學特性問題，而是成為了影響產品的壽命、信賴性、制造成本等的要素。尤其拿LED應用產品來說，擁有隨著使用溫度、drive current所帶來的功率對熱與光的消耗比例不同的特性。

    因此如果不能很好的控制功率所發生的熱，就會使同樣規格的產品產生不同的光效率，直接引發產品的競爭力問題。功耗高的同時具有良好散熱結構的產品是市場所需的最具競爭力的LED應用產品。

    本專欄中將對各組成要素散熱技術中的Board level散熱技術進行解析。

    Metal PCB 的概念與組成

    目前電路上主要使用的印刷電路板 (Printed Circuit Board)是用玻璃纖維與環氧的復合材料制成的具有絕緣層的FR-4板。

    FR-4板熱傳導度約為0.3 W/m-K左右非常低，而產生較多熱量的高輸出電路使用著熱傳導良好、擁有絕緣層以及金屬Base的Metal PCB板。LED領域照明的輸出越高，Metal PCB板的使用就越普及。Metal PCB板又稱MCPCB(Metal-Core Printed Circuit Board)、MPCB等。

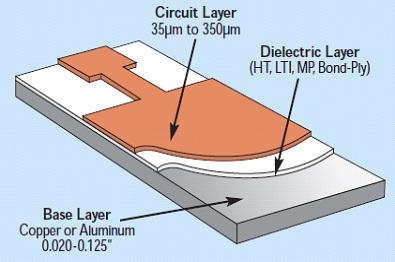

    Schematics of Metal PCB

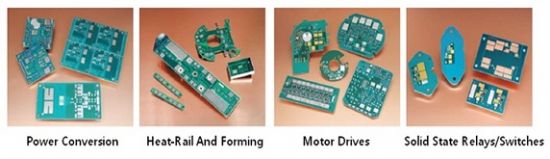

    以下圖片是除LED以外主要使用Metal PCB的應用領域。主要用于功率變換裝置、發動機等的電路板。

    Various Applications of Metal PCB (Source: Bergquist)

    LED的發熱量與現有其他電半導體相比雖然低，但由于使用對熱量相對弱的光學材料，因此為了降低LED Junction Temperature須使用Metal PCB等高散熱印刷電路板。
