目前業內認可的對比度測量方式是ANSI(美國國家標準化組織)的標準測試方法，其具體步驟是先將待測顯示器的亮度參數和對比度參數進行優化，在保證細節層次的情況下把亮度和對比度調節至最大，然后讓顯示器顯示ANSI對比度測試圖(圖3)，測試圖由16個黑白相間色塊組成。

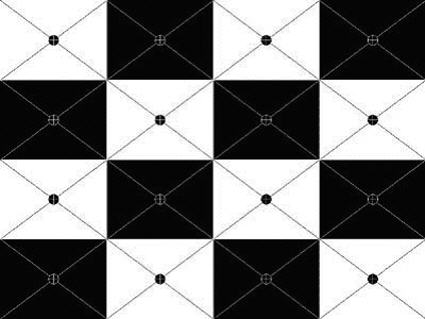

圖3 ANSI對比度測試圖

　　分別測出16個色塊中心的亮度，8個白色塊的亮度平均值就是最亮亮度，8個黑色塊的亮度平均值就是最暗亮度，然后二者之商就是最后得到的對比度參數。這種測試方法能夠真實反映顯示器的實際工作狀況，因此測量值被稱為“有效對比度”或者優化對比度。

　　按照有效對比度的測量方法，絕大多數廠商的顯示器是根本達不到1000∶1以上的對比度的，那么它們所謂的“動態對比度”又是如何測量出來的呢？下面我們來看一個例子。

　　這種測試方法又被稱作Full On/Full Off(全開全關)測試法，按照這種方法，我們可以看到這臺顯示器的對比度就是243÷0.151=1609∶1(近似值)。

圖4 Step 1：首先調整好LCD顯示器的亮度和對比度參數等待測試

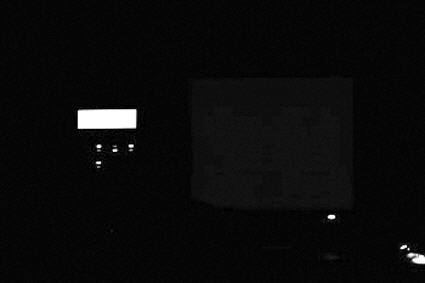

圖5 Step 2：在全黑環境下讓LCD輸出全黑畫面來測量其最暗亮度——0.151cd/m2。(注意：此時顯示器正在啟用動態對比度技術，背光模塊幾乎到了不工作的狀態。)

圖6 Step3：在屏幕的右上角輸出白色方塊來測量其最大亮度——243cd/m2
