    在技術不斷的提高下出現了YCbCr輸出方式(色差輸出，視頻色差輸入接口其通常采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出，也稱分量視頻接口)，顯卡上YPbPr接口采用9針擴展S端子接口，然后通過色差輸出線將其獨立傳輸。從嚴格意義上來講，顯卡YPbPr接口可以看做是S端子的擴展。

    NV的顯卡從6xxx系列開始才在芯片內部集成了色差信號生成模塊，5系列以前的顯卡除了廠商特別添加芯片支持外，都不具備輸出色差信號的能力。

    ATI的顯卡從8系列以上基本支持色差信號輸出，具體型號可以查看顯卡的使用手冊，也可以到ATI的官方網站查詢。

    注意：因為7針和9針的S端子不是標準接口，具體的針腳定義請參考產品的使用手冊。雖然NVIDIA 6系列以上、ATI X系列以上的顯卡和S3 S18顯卡都使用9針S端子作色差輸出，但它們顯卡定義的輸出線序不同，因此互相不能通用，像N卡和A卡在銷售時都附帶了9針接口的色差轉換線。

    4、轉換接口
    1) S2S(一拖二)


    2)、S2RCA(S端子轉AV復合視頻信號)
    (1)、4針S-Video轉RCA



    (2)7針S-Video轉RCA及9針S-Video轉RCA
    因為7針和9針的S端子中已經包括一路復合視頻信號，只需要將6與7單獨引出，使用同軸電纜和RCA的蓮花接頭就可以了。

    3)7針S-Video轉4針S-Video
    因為7針是在4針的基礎上擴展出來的，所以與4針保持了向下兼容，7針的S端子接口，我們可以直接使用普通的4針接口連接線與普通的電視機或錄像機進行連接。

    4)9針S-Video轉4針S-Video
    9針的S-Video雖然有復合視頻信號出現，但必須有轉接口才能使用，不能直接使用普通的4針S-Video接口。

    接下來，讓我們實際實戰演練一下。

    第一、選擇合適的S-Video端子線
    在使用S端子之前，必須確認一下，自己電視機的S端子是幾針的。根據電子協會標準，S端子有七芯和四芯兩種型號，盡管七芯的S端子中其他三芯是空的，可是S端子型號的不同，也會影響我們的日常使用。如果電視機的S端子接線標準與筆記本S端子接口接線標準不同，則可能會影響S端子的使用，因此大家在使用S端子之前，必須檢查一下電視機和筆記本S端子的接線標準，是七芯還是四芯S端子線。使用前，我檢查了一下自己的S端子接口，電視機的是4芯S端子， DELL筆記本INSPIRON700m是7芯S端子接線標準。因此，根據上面提到的接口轉換方法（7針轉4針），我們在購買S端子線的時候，購買四芯的S端子線就可以了。（如下圖所示）


    第二、連接S端子線

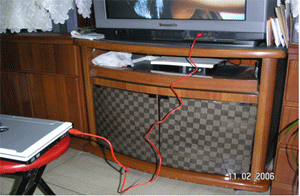

    將S端子線把電視機和筆記本電腦的S端子接口相連。打開電視機，然后打開筆記本電腦，進入系統。一部分電視機在平時沒有S端子信號時，無法找到S端子選項，這點不必擔心。電視機只要有S端子，筆記本與電視機連接后就可以自動出現S端子的選項。（如下圖所示，用 S端子線將TV和PC相連接。）


    第三、設置筆記本
    電腦系統啟動后，使用遙控器將電視切換到S端子畫面，同時在筆記本電腦上進行相應的設置。在系統桌面單擊鼠標右鍵，進入顯示器設置界面，如圖一所示。

圖一

    單擊“圖形屬性"選項，就可以出現如圖二所示的設置界面。點擊圖二中的“顯示設置”，選擇“多重顯示”后，我們就可以進入S端子與電視連接的相應設置界面了。根據自己的電視機，調整好相應的分辨率就可以看到筆記本電腦的圖像了。這樣，我們在電視機上就可以看到筆記本電腦屏幕上的圖像了，如果筆記本上沒有了圖像，可以按Fn+F8來切換。

圖二
