汽車12V系統到汽車48V系統全適用

    MPS芯源系統（NASDAQ代碼：MPWR）近日發布的新產品MPQ6539-AEC1，是一款專為三相無刷直流（BLDC）電機驅動器而設計的柵極驅動器IC，其輸入電壓高達80V，可驅動由六個N溝道功率MOSFET組成的三個半橋的車規級柵極驅動器。MPQ6539-AEC1適用于汽車泵、電動升降尾門、電動天窗、電動座椅調節等汽車車身電機控制應用。

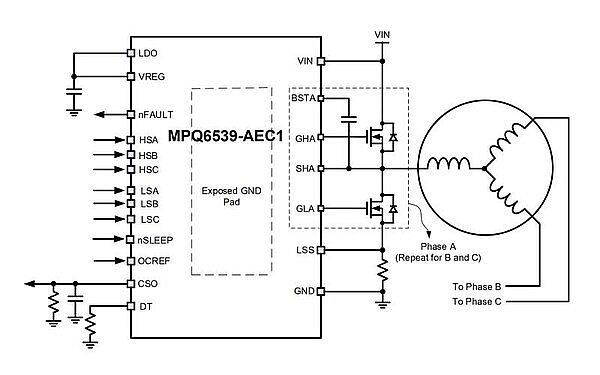

MPQ6539-AEC1典型應用圖

    此外，MPQ6539-AEC1可驅動由四個N溝道功率MOSFET組成的一個H橋的車規級柵極驅動器。將兩顆MPQ6539-AEC1級聯，可驅動由十二個N溝道功率MOSFET組成的三個H橋的車規級柵極驅動器，滿足三個直流有刷電機（BDC）的驅動需求。

兩個MPQ6539-AEC1級聯驅動三個BDC典型應用圖

    MPQ6539-AEC1產品核心優勢

    MPQ6539-AEC1支持8V至80V寬輸入電壓范圍，全面兼容12V、24V、48V汽車電氣架構，適配不斷演進的新能源汽車供電系統。

    MPQ6539-AEC1可通過串聯外部電阻參數調整死區時間（DT）以及外部MOSFET的過流保護閾值，使汽車電機應用設計更靈活，可靠性更高。

    MPQ6539-AEC1內置電流檢測放大器，集成電荷泵支持100%占空比，并且采用QFN (4mm x 5mm)小封裝設計，可極大程度節省PCB面積和外部元器件，從而節省BOM成本。

MPQ6539-AEC1封裝參考圖

    針對汽車無刷直流電機（BLDC）柵極驅動器應用，MPS能夠提供多款解決方案以滿足不同的規格需求，助力實現從汽車12V系統供電電池到汽車48V系統過渡。

MPS車規級柵極驅動器系列產品

    MPQ6539-AEC1產品主要特性

    • 8V至80V寬輸入電壓范圍

    • 支持最大100V自舉（BST）電壓

    • 0.8A/1A拉電流/灌電流（驅動電流）

    • 內部集成LDO可驅動外部NPN三極管，以滿足大電流驅動應用

    • 低功耗睡眠模式電流低至10uA

    • 集成電流檢測放大器

    • 支持每路半橋上下管單獨控制的輸入邏輯接口

    • 具備完善的保護功能，例如可調的死區時間控制、可配置的過流保護、過溫保護、欠壓鎖定和故障上報等

    • 采用緊湊型QFN-28(4mmx5mm)封裝，帶可潤濕側翼

    • 符合AEC-Q100車規級認證

    MPQ6539-AEC1產品購買與技術支持

    MPQ6539-AEC1及其評估板EVQ6539-V-00A均可在MPS官網直接購買。同時，歡迎訪問https://www.monolithicpower.cn/contact_npi咨詢更多產品詳情，獲取豐富的技術資源支持。

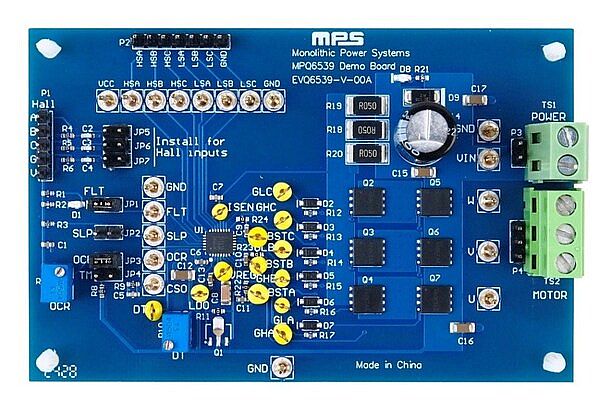

評估板EVQ6539-V-00A
