隨著數字化多媒體的飛速發展，高科技的數字化交互創意屏越來越多的運用到展館當中，其中沉浸式展廳，已其華麗的展示效果和全方位的感官體驗，一度成為“新寵”，LED顯示屏憑借超大的分辨率，更好的顯示效果，從而打造成為沉浸式場景的主要顯示方案，在展廳、展館等場景中大受歡迎，顛覆了人們對于傳統顯示的固有印象，在向著更加多元化的方向發展，尤其是伴隨著5G、人工智能、VR、AR等技術不斷成熟，會有越來越多的新技術應用到LED顯示屏中，開啟沉浸式體驗的新進程。

方案介紹

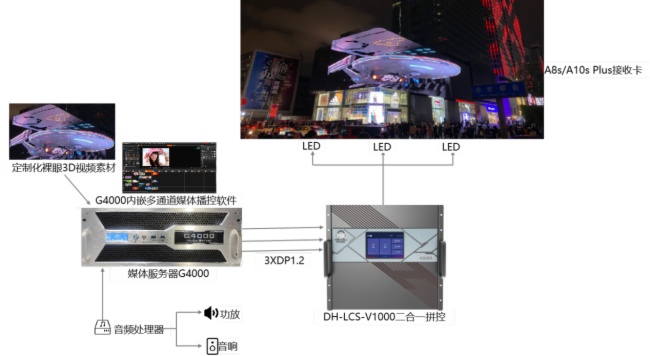

    方案拓撲圖

方案概述及系統架構

    由LED裸眼3D大屏、控制系統及視頻拼接設備、多通道媒體播控軟件及視頻服務器、音響系統、同步視頻服務器平臺、智能中控系統組成，通過定制化三維內容，給人完全耳目一新的立體感受

    LED裸眼3D大屏、控制系統及視頻拼接設備

    LED屏的亮度比傳統的液晶拼接等顯示介質都高，可應用于高照度環境下的裸眼3D顯示，而且觀看效果好，無縫拼接優勢也很突出，所以在近距離觀看時，裸眼3D LED顯示屏可呈現整體的顯示效果和身臨其境的視覺體驗。

    LED裸眼3D空間視覺技術是以大分辨率LED屏幕拼接為承載的，運用“變形”原理，對視頻畫面進行構圖上的重組，運用這種看似扭曲的投射方式，打造真正意義上的裸眼3D視覺藝術表達。

    所以LED顯示屏不再局限于矩形方正結構的傳統平面屏，要具備更多的想象空間，這樣呈現的3D效果就會更好，所以在設計之前，LED顯示屏造型設定是可以隨意的，例如折角、花邊、菱形包邊、三角收尾等，再結合三維軟件和視頻剪輯軟件渲染定制的播放素材，可實現各種異形屏的裸眼3D立體效果。

    控制系統及視頻拼接設備采用DH-LCS-V1000系列二合一超級拼控及旗艦級接收卡A8s/A10s Plus，解析、處理并呈現播放系統給出的畫面信號，并呈現清晰度、灰度及顏色的最佳顯示效果，才能帶來絕佳的立體視覺體驗。

    多通道媒體播控軟件及視頻服務器

    更專業的多通道媒體播控軟件及解碼器，可支持8K～16K分辨率視頻播放，支持高碼流解碼底層優化;而運行專業多通道媒體播控軟件的視頻服務器需要采用專業的圖形工作站(G4000視頻服務器內置多通道媒體播控軟件)，如果遇到超大屏，還需要多臺專業的圖形工作站及多顯卡幀同步卡，確保整屏畫面的嚴格同步，不會出現運動撕裂的現象

    定制化3D視頻素材

    與此類裸眼3D密切相關的還是視頻素材的設計和處理，首先素材分辨率要點對點定制，選定主視角后，運用三維軟件依據顯示造型的透視關系做三維構造，使用三維軟件搭建和模擬三維透視空間，并配合專業的剪輯渲染軟件，在視頻素材上渲染出三維立體效果，最終采用專業的多通道媒體播控軟件及視頻服務器進行解碼播放，實現空間三維動態效果的最優化呈現。

    以下為四折幕視頻素材的制作實例：

    1、通過3DsMax制作側面和底部的畫面拉伸趨勢

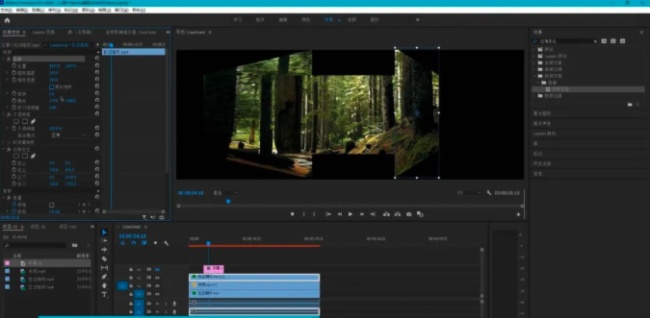

2、在剪輯軟件PR中進行裁剪，變形

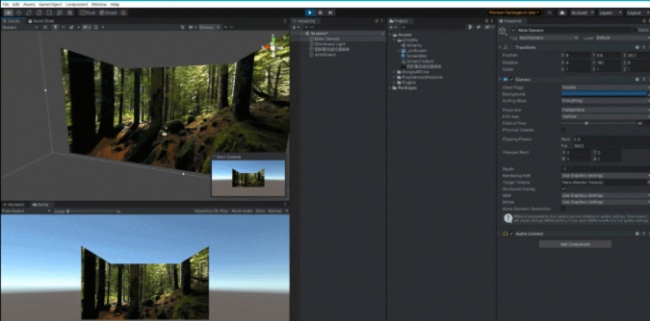

3、unity制作最終透視片源

智能中控系統

    所有圖形工作站、LED大屏控制系統、控制平板、音響系統及電源、機械等設備均接入諾瓦智能中控Vunit2000，通過RS232或TCP/IP的方式互聯，一鍵處理動作，性能ms級響應、無丟包且多點分發無延時。

    音響系統

    全頻段均勻覆蓋場景的高保真音響系統，通常由多通道音頻處理器、功放、全頻音響、低音炮等組成。

    室內沉浸式展館裸眼3D顯示屏控制方案核心優勢

    雖然視頻素材在“裸眼3D”顯示屏運行過程中的確是至關重要的。但僅靠視頻素材依然是不夠，還需依靠各項產品強大功能的支撐，配合諾瓦A8s/A10s Plus旗艦級接收卡的高畫質解決方案及諾瓦H系列二合一超級拼控的專業視頻控制方案，在屏幕的清晰度、灰度及顏色等方面的顯示效果均有出色表現，才能呈現出絕佳的視覺體驗。

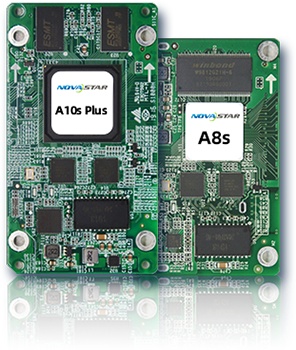

    諾瓦A8s/A10s Plus旗艦級接收卡

    在硬件上：戶外裸眼3D顯示屏相比傳統產品，更注重高刷新、高灰階、高動態對比度，A8s/A10s Plus旗艦級接收卡具備專業的畫質引擎技術，像素級優化增強畫質

主要通過以下關鍵技術呈現更完美的效果：

    22bit+技術

    實現64倍動態對比度提升，0.001nits亮度精準控制，在顯示低灰畫面時，暗部細節依然能展露無遺，畫面更加清晰銳利，圖像顯示更細膩均勻。

▲普通顯示效果，暗部細節丟失

▲開啟22bit+，暗部細節清晰

    精細灰度技術：

    使用專業光學儀器，對驅動IC的16位65536級灰階進行高效率的逐級校準，有效改善低灰偏色現象，讓LED屏顯示灰度更精準，色彩過渡更自然。

▲普通顯示效果，灰階不精準有偏色

▲65536逐級灰階校準，灰階精準畫質細膩

    色彩管理技術：

    智能色彩管理，讓顯示屏色域和視頻源色域完美匹配，消除色彩偏差，尤其是常見的膚色偏紅、天空發青、樹葉過綠等現象，高度還原真實世界原貌，重現自然本色。

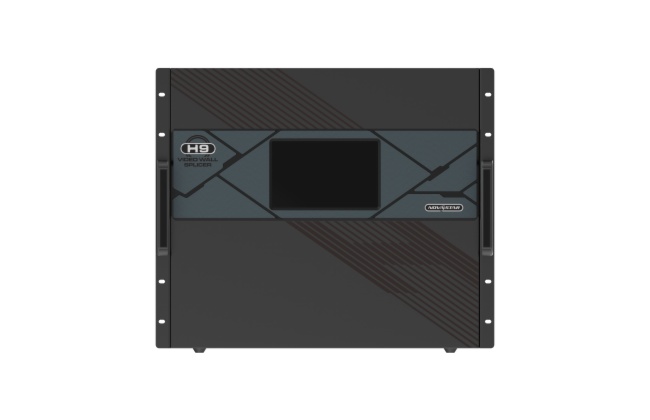

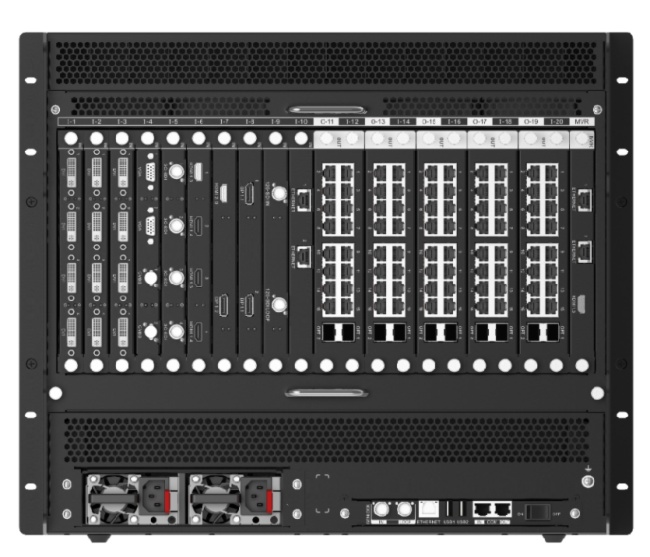

    諾瓦H系列二合一超級拼控

    在硬件上：裸眼3D全彩LED顯示屏的分辨率越大，呈現的效果更震撼，此時使用的拼接器、發送卡等設備的種類、數量及各類線材更繁雜，諾瓦H系列二合一超級拼控的架構更精簡、不僅僅是減少了設備的數量，同時也將減少了90%的線材(電源線、視頻信號線等)，提高了項目的穩定性的同時，兼容性的問題也就迎刃而解。同一臺設備中的視頻處理流程也可以得到非常大的優化，極大減少了視頻傳輸中間的延遲時間，穩定性更高，調試更簡單。

    主要通過以下特點呈現更專業穩定的方案:

    1、支持完整靈活的控制方案，不論是PC還是移動端，操作簡潔明了，都可支持快捷可視化控制，所見即所得，業內領先的多用戶管理及多權限分配功能，實現多用戶協作及數據實時同步，確保操作便捷性及用戶數據的安全保護

    2、支持輸入EDID管理及輸出時序自定義設置，滿足多樣化的客戶需求

    3、全鏈路真4K處理支持，最新的10bit傳輸技術，還可支持HDR高動態范圍顯示

    4、業內首創將插卡式拼接器和發送卡高度集成，系統架構更加精簡，節省DVI線及電源線等線材至少80%，現場施工布線更方便，機房更整潔

    5、單臺設備最大代替傳統方案56臺2K發送卡，單機支持最多200路網口輸出，可直接對接LED接收卡，最大帶載1.3億(30K*4K)，大大節省機柜空間及成本，提升系統的兼容性、穩定性及便利性

    6、單張二合一輸出板卡20網口輸出，最大帶載1300萬，寬高均可達10752，帶載不受DVI接口限制，遠遠大于傳統方案的920萬帶載

    7、多張二合一輸出板卡無需級聯，調試從未如此簡單，亮度統一調節簡單高效，一氣呵成

    8、相較于傳統方案，從信號源到LED屏顯示，系統整體延遲至少降低2-3幀，效果極佳

    9、單輸出接口高達16窗口，單機最大160窗口，可任意跨屏漫游，不受輸出接口限制，利用率超高

    10、單機2000個用戶自定義場景智能編輯，廣電級級淡入淡出無縫切換，更有場景輪巡隨心掌控
