在德國撒克遜州經濟事務、勞工和交通部資助的一個“（驅動）背板”項目中，夫瑯禾費有機電子、電子束和等離子技術研究所的科學家們成功開發并且展示了一種新型彩色微型OLED顯示器。與目前所有可用的微型顯示器相比，該微型OLED顯示器樣品具有非常低的功耗。據介紹，2021年11月24日– 25日在德國漢諾威舉行的第四屆OptecNet年會的展覽中，夫瑯禾費研究所會首次對外展示這款新的全能型產品。

    據介紹，在這之前，夫瑯禾費研究所現有的“超低功耗微顯示平臺”僅提供單色顯示方案。雖然這對于可穿戴設備或智能眼鏡等只需要顯示簡單信息的應用來說已經足夠了，但它并不適用另一些需要顯示更復雜信息的應用領域。在這些領域，產品在應用時可能需要通過紅色和綠色來區分顯示信息。

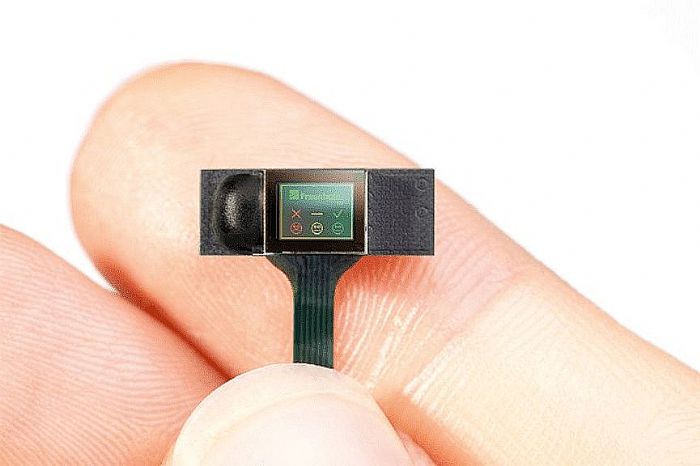

    夫瑯禾費研究所最新開發的這種彩色微型OLED顯示器基于成熟的“硅基OLED”技術。夫瑯禾費研究所IC和系統設計部門的主管Philipp Wartenberg解釋了這種新的方案：“正是使用了一種獨特的架構，我們才可以基于一種結構簡單、緊湊且符合人體工程學的系統開發出這種超低功耗微型OLED顯示器。我們新開發的彩色QVGA分辨率（320 × 240 像素）雖然只有兩種原色，但已經可以滿足純顯示器以外的其他很多應用的需求了。這種顯示器的彩色子像素雖然只有單色版本的一半，但具有相同的光學特性和更高的電路密度，因此數據速率也更高�！�

    基于很早就市場化的硅基OLED技術，夫瑯禾費研究所的科學家現在已經能夠通過對CMOS驅動背板晶圓的優化和定制，為區域、國內和全球客戶提供更好的方案支持，另外它還可以進一步重新設計微型顯示器，從而讓產品順利整合到客戶的光學系統中。通常，應用和客戶的具體要求是夫瑯禾費研究所特別關心的，比如方案可行性的評估或者某項單一技術、微型顯示器和系統的升級。

    夫瑯禾費研究所與格羅方德半導體德累斯頓工廠（GLOBALFOUNDRIESDresden）、Module One LLC & Co. KG和digades GmbH合作，目前正在研究用于低功耗和高分辨率微型OLED顯示器和高質量相機的解決方案。這一研究的目的是在深亞微米CMOS工藝中開發超低功耗微型顯示器用驅動背板架構，以大幅度減少靜態RAM (SRAM)存儲器組件通常所需的面積。

    關于CMOS“驅動背板”項目

    用于驅動集成型微型顯示器和光學傳感器讀出電路的深亞微米CMOS工藝技術。
