MPS芯源系統（NASDAQ代碼：MPWR）近日發布的MP2764是新一代高集成度、高效率、帶NVDC路徑管理的升降壓充電管理芯片，專為筆記本電腦、平板電腦、游戲掌機等應用而設計，能出色地滿足便攜式電子設備對于高功率性能、小尺寸的雙重需求。

MP2764 典型應用圖

    高度集成的設計

    MP2764是一款高度集成的升降壓充電管理IC，它支持窄電壓直流（NVDC）功率路徑管理充電模式和USB PD放電模式，適用于2節至4節電池組應用。該器件內部集成了全部功率FETs，讓系統解決方案尺寸更加緊湊且易于使用。外部BATFET可實現系統的靈活布局，同時提供可定制化的放電電流設計，以精準匹配實際的規格需求。

    靈活的升降壓充放電模式

    MP2764具有最高22V的寬范圍輸入電壓和反向放電輸出電壓，并根據不同輸入輸出電壓在三種工作模式平滑切換：當輸入電壓低于輸出電壓時為升壓模式；當輸入電壓接近輸出電壓時為升降壓模式；當輸入電壓超過輸出時則為降壓模式。在降壓充電模式下，MP2764可采用雙相交錯并聯模式工作，這有利于小尺寸電感的選擇，因為較低的電感飽和電流通常意味著電感尺寸也可以較小。

    NVDC 功率路徑管理

    MP2764通過BGATE驅動來控制外部N溝道MOSFET，以實現NVDC功率路徑管理功能。當電池電壓低于系統最小工作電壓且接入輸入電源時，MP2764可將VSYS調節在系統要求的最低水平以確保系統能夠正常啟動，同時通過BATFET對電池進行正常充電。

    當輸入源電流或電壓達到設定限值時，電源路徑管理功能將自動降低充電電流，以優先滿足系統供電需求。如果系統電流持續增加，充電電流先降至0A然后進入補充供電模式對系統放電，電池和輸入電源同時為系統供電。

    當輸入電源斷開時，電池通過BATFET給系統供電。

    電池反向放電模式

    在USB PD放電模式下，MP2764可提供4V至21V的寬輸出電壓（VOUT）范圍，可調節步進值為20mV/step。同時還具有最大5A輸出限流調節。

    MP2764 主要產品特性

    • 支持2-4串電池，單串電池電壓可達4.8V

    • 支持最大28V絕對輸入電壓和最大22V工作電壓

    • 全集成內部功率FETs

    • NVDC電源路徑管理功能

    • 所有充電和反向放電參數均為I²C/SMBus可編程，用于靈活配置充放電參數

    • Buck充電模式下支持高達8A的系統和充電電流，放電模式下高達5A的輸出電流

    • 兼容USB PD PPS 放電模式4V-21V

    • 集成IMVP9以及PSYS系統功率監控

    • 12bit ADC實時監測充放電電壓和電流信息

    • 完備的充放電保護功能，包括輸入過壓保護（OVP）、電池過壓保護、系統過壓保護、過溫關斷保護、電池溫度保護等， 還集成了VMIN主動保護（VAP）功能

    • 采用QFN-30（4mm*5mm）封裝

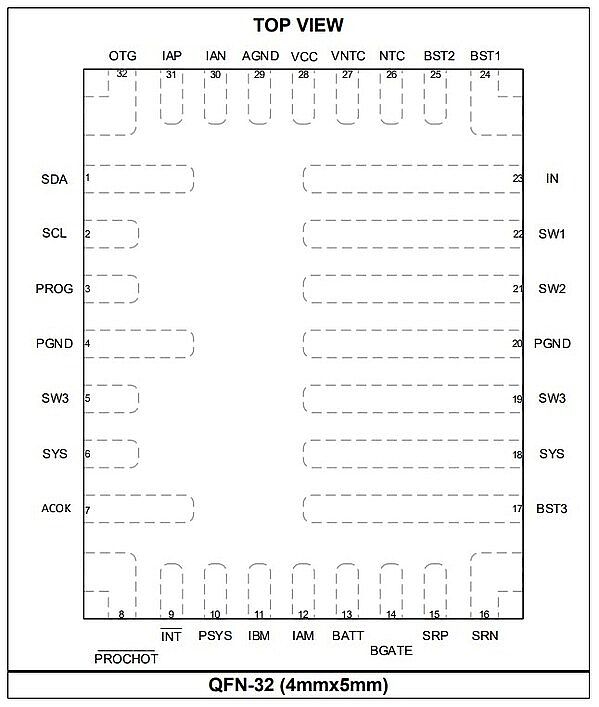

MP2764 封裝參考圖

    MP2764 亮眼優勢

    • 支持單電感模式或者雙電感交錯并聯模式

    • 以>97%的出色效率支持超過65W的功率輸出

    • 相比分離方案縮小50% BOM尺寸
