5月份Mojo Vision成功點亮首款12英寸藍色硅基氮化鎵Micro LED陣列晶圓，IOE發布了用于Micro LED顯示器的8英寸紅、綠、藍色外延晶圓組合……隨著Micro LED顯示技術不斷發展，相關晶圓廠商正在研發更大尺寸的Micro LED晶圓，向大尺寸晶圓升級已是Micro LED產業化的確定發展趨勢，而外延工藝作為晶圓制備的環節之一，在Micro LED的發展過程中扮演著怎樣的重要角色呢？

    01 Micro LED外延片三大挑戰

    如今，Micro LED具有各式各樣的轉移方式，轉移過程對Micro LED芯片良率有著嚴苛的要求，若上游的外延工藝環節不能保持一個較高的良率，將會對Micro LED的后續制造帶來較大生產成本影響，阻礙Micro LED量產進程，因此外延技術的改良與發展對Micro LED的后續制造量產具有重要作用。

    在襯底上面要生長LED發光層的材料，與現有LED外延技術相比，Micro LED外延又有非常不一樣的要求。實際上，外延技術有三個方面對于提高M(jìn)icro LED生產良率來說至關重要，包括波長均勻性管理、缺陷密度和成本控制。

    第一，若要保證外延片的良率，需要密切關注的就是缺陷密度，Micro LED外延片對缺陷密度較為嚴格，當缺陷控制在0.1/cm2以下時，外延生產良率才能夠得到保證，生產成本隨之也能得到控制。

    第二是波長均勻性管理，要實現更好的均勻性，需更緊密的波長分布，目前行業大部分LED芯片廠商的分選波長范圍在3~4nm，而對于Micro LED而言，分選波長范圍應在2~4nm之間。

    為了保障外延片品質，提升Micro LED生產效率，降低生產成本，應用更大尺寸的外延片也是Micro LED成本考量的關鍵，這也是眾多晶圓廠商不斷研發更大尺寸Micro LED晶圓的原因之一。

    02 晶能首發硅襯底 InGaN基三基色外延

    近日晶能光電發布12英寸硅襯底InGaN基紅、綠、藍全系列三基色Micro LED外延技術成果，展現了其利用硅襯底GaN基LED技術不斷的創新迭代能力，已經初步攻克關鍵技術挑戰，為后續技術和工藝的優化和完善鋪平了道路。

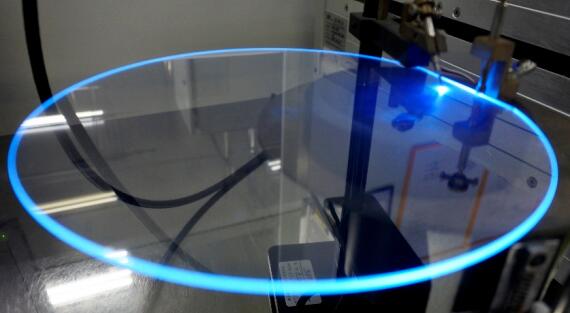

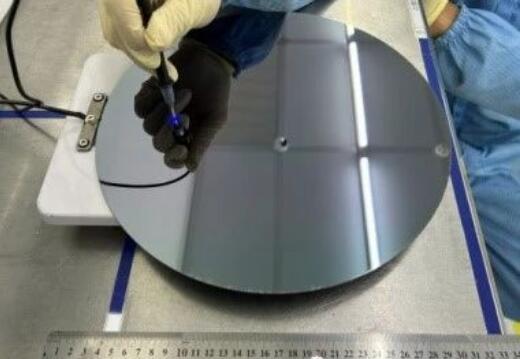

    12英寸硅襯底藍光InGaN基LED外延片快檢EL點亮效果

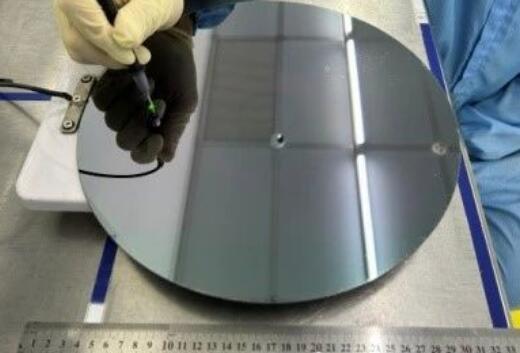

    12英寸硅襯底綠光InGaN基LED外延片快檢EL點亮效果

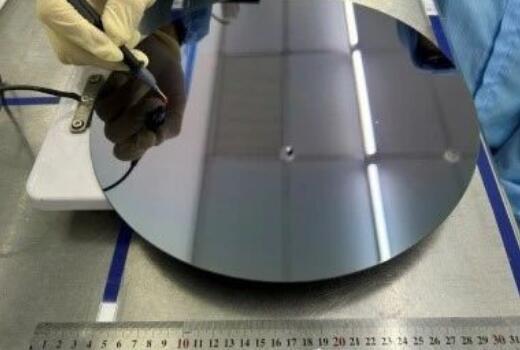

    12英寸硅襯底紅光InGaN基LED外延片快檢EL點亮效果

    晶能光電創立于2006年，是具有底層芯片核心技術的全產業鏈IDM半導體光電產品提供商。基于近20年的硅襯底GaN基LED技術和產業化積累，為全球客戶提供高品質的LED（外延、芯片、封裝和模組）光源和感知傳感器件產品和解決方案。

    7月17-19日，晶能光電亮相UDE2023第四屆國際半導體顯示博覽會現場，帶來了12寸/8寸/6寸/4寸氮化鎵外延片，在光效、一致性、可靠性等關鍵指標上進行了全方位優化，并成功開發了4微米pitch的RGB Micro LED微顯陣列，可滿足AR眼鏡、HUD、ADB車燈、透明顯示等廣闊顯示領域應用。
