當前，隨著LED顯示屏在演出、演播廳等應用逐漸普及，LED顯示屏逐漸成為虛擬拍攝背景的主流。但是，當使用攝影攝像設備對LED顯示屏進行拍攝時，成像畫面有時會出現不同的紋路硬傷，影響畫面質感。

    而在實際使用過程中，摩爾紋與掃描紋很容易被用戶混淆。

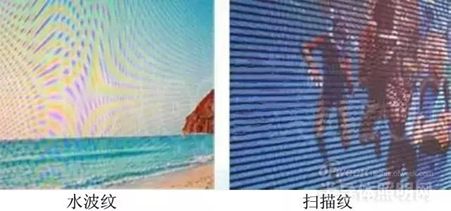

    如上圖所示，摩爾紋（也稱水波紋）呈現無規則弧形擴散狀態；而掃描紋則是水平黑色條紋直線。

    那該怎么解決這些虛擬拍攝“硬傷”呢？

    01

    摩爾紋

    攝影/攝像設備對LED顯示屏進行拍攝時，成像畫面存在的不規則的水波紋狀圖案，一般稱為摩爾紋。

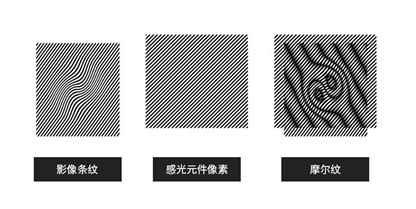

    簡單而言，摩爾紋是當兩個呈柵格狀的像素點陣其角度和頻率發生干涉后，柵格的明暗部份相互交錯重疊產生的紋狀現象（見下圖所示）

    從其形成原理可以看出，摩爾紋形成原因一般有二：一是LED顯示屏的刷新率問題，二是拍攝設備的光圈及焦點距離問題。

    如何解決？

    01

    SOLUTIONS拍攝設備端

    一般來說，在拍攝設備端，可以通過調整攝影機角度、位置，改變焦點、鏡頭焦距等方式來規避摩爾紋，其原理就是尋找“柵格交錯重疊最不明顯的地方”。

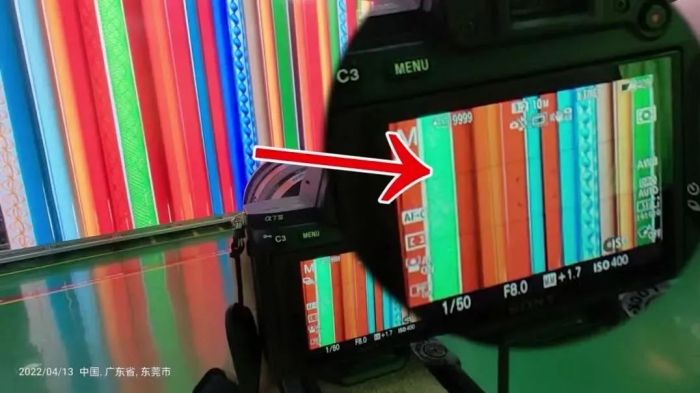

    本次測試對象是中麒HCP MiniCOB顯示屏，像素間距為P1.2，相機使用24-105焦段鏡頭在距離屏幕4米處直接拍攝屏幕畫面，記錄光圈在F4.0及F8.0的不同情況下出現的摩爾紋情況。

    LED顯示屏摩爾紋的出現主要受攝影機的光圈及焦點距離影響，使用大光圈拍攝可減少摩爾紋出現的幾率，在特定的焦點下可拍攝出清晰且無摩爾紋的LED屏幕畫面；

    光圈為F4.0時，焦段在24-105，畫面無摩爾紋；

光圈為F4.0的情況

    光圈為F8.0時，焦距為50情況下，畫面出現輕微摩爾紋。

光圈為F8.0的情況

    可以看出，通過控制拍攝設備端的參數與角度可以減低摩爾紋的出現幾率，但這種方式對拍攝造成了諸多局限，影響最后呈現效果，缺少實際操控性。

    02

    SOLUTIONS顯示屏端因而，從LED顯示屏端進行改善才是解決問題的根本方法。一款性能出色、高刷新率的LED屏幕，可以為拍攝者提供真正優越的超高清拍攝成片。02

    掃描紋

    掃描線是水平黑色條紋直線，其形成原因更直接，主要是由于顯示屏的刷新頻率偏低（<1000Hz），被相機快門捕捉到掃描線而引起的一種現象（因?yàn)長ED顯示屏是逐行掃描驅動）。

    因此，消除LED顯示屏的掃描線，只要提高LED顯示屏的刷新頻率即可。03

    根本解決辦法

    從以上兩種拍攝紋路的及解決方法可以看出，具備高刷新率的顯示屏，在虛擬拍攝中可以更占優勢，呈現出更好的拍攝效果。不僅使現場觀眾，還使通過轉播觀看的遠程觀眾都能身臨其境般感受到超高清LED顯示屏的卓越顯示效果。

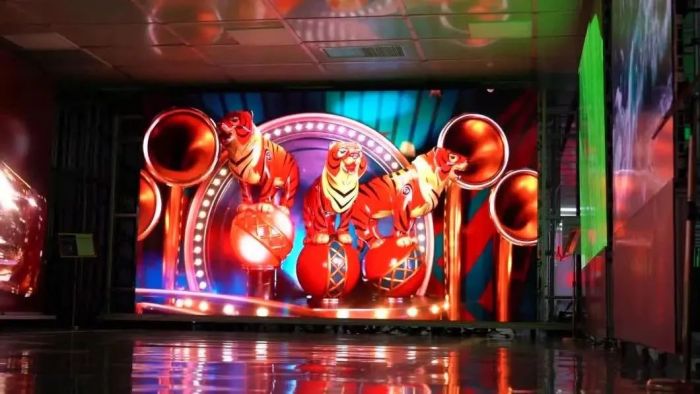

    中麒光電MiniCOB系列產品刷新率≥3840Hz，部分可支持7680Hz，可以畫面效果更清晰細膩，與肉眼觀看的實際效果一致，色彩飽滿，避免在攝影攝像的情況下出現摩爾紋、掃描紋等問題。

    超高刷新率、納秒級響應，可以使LED顯示屏在準確、清晰、迅速地作出畫面響應的同時確保虛擬拍攝的高清效果。

    秉承“以客戶為中心，與伙伴共成長，堅持開放包容”的經營理念，依托十余年全產業鏈的布局，中麒光電更注重對產品的工藝細節進行不斷改善，以追求卓越的態度對待每一塊顯示模組，力求為客戶提供更優質、成熟的LED顯示產品，推動Mini&Micro LED產業化持續發展。
