4線電阻觸摸屏

    電阻觸摸屏的屏體部分是一塊與顯示器表面非常配合的多層復合薄膜，由一層玻璃或有機玻璃作為基層，表面涂有一層透明的導電層，上面再蓋有一層外表面硬化處理、光滑防刮的塑料層，它的內表面也涂有一層透明導電層，在兩層導電層之間有許多細小(小于千分之一英寸)的透明隔離點把它們隔開絕緣。

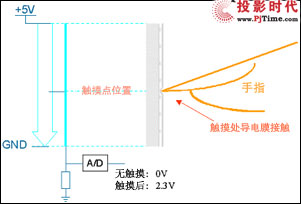

    當手指觸摸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇悖�控制器偵測到這個接通后，進行A/D轉換，并將得到的電壓值與5V相比即可得觸摸點的Y軸坐標，同理得出X軸的坐標，這就是所有電阻技術觸摸屏共同的最基本原理。

    電阻類觸摸屏的關鍵在于材料科技。常用的透明導電涂層材料有：

    ①ITO，氧化銦，弱導電體，特性是當厚度降到1800個埃（埃＝10-10米）以下時會突然變得透明，透光率為80％，再薄下去透光率反而下降，到300埃厚度時又上升到80％。ITO是所有電阻技術觸摸屏及電容技術觸摸屏都用到的主要材料，實際上電阻和電容技術觸摸屏的工作面就是ITO涂層。

    ②鎳金涂層，五線電阻觸摸屏的外層導電層使用的是延展性好的鎳金涂層材料，外導電層由于頻繁觸摸，使用延展性好的鎳金材料目的是為了延長使用壽命，但是工藝成本較為高昂。鎳金導電層雖然延展性好，但是只能作透明導體，不適合作為電阻觸摸屏的工作面，因?yàn)樗鼘?dǎo)電率高，而且金屬不易做到厚度非常均勻，不宜作電壓分布層，只能作為探層。
