3、顯示與控制的設計

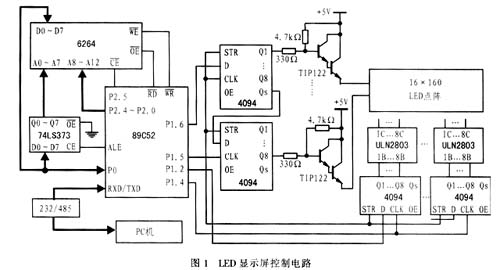

    在筆者設計的PC機控制多單片機顯示系統中，用PC機實現的主要功能包括單片機顯示子系統的選擇，顯示方式選擇（包括靜態、閃動、滾動、打字等），滾動方向選擇（包括上下滾動和左右滾動），動態顯示速度調節（即文字閃動頻率、滾動速度、打字顯示速度等），顯示內容輸入及顯示預覽等。單片機一般通過 RS232／485串行接收PC機發出的顯示指采用定時器中斷方式進行行掃描，每次中斷顯示一行，定時中斷時間為1．25ms，這樣整屏的刷新率為 50Hz，因而無閃爍感。

　　實現動態顯示速度調節的方法通常是改變定時器的中斷時間，但是當顯示速度很慢的時候，該方法容易使整屏的刷新率降低，從而使顯示內容出現閃爍。因此，本設計采用一種“軟定時”方法，即在程序中命名一變量作為“軟定時器”，以用來設定兩次動態顯示的時間間隔。在對定時中斷調用計數時，如果調用次數達到設定值，則改變顯示內容。為保證能夠正常顯示，“軟定時器”的設定值必須大于整屏顯示周期。由于顯示屏每行顯示1．25ms，整屏顯示周期為20ms，考慮到余量的情況，可將軟定時器的設定值定在大于30ms。如此循環計數，即可實現動態顯示。“軟定時器”的設定值可以通過上位機PC機來改變，這樣既可實現 LED動態顯示的速度調節，又可保持顯示內容的流暢和無閃爍感。
