信創升級面臨性能短板

    信創升級浪潮正席卷各行業，信創虛擬化、超融合及云平臺被廣泛應用于承載核心業務。這些核心業務對云平臺的性能和穩定性要求極高。然而，簡單的信創升級常伴隨著性能下滑和穩定性欠佳等問題，極大地影響了改造效果。

    以金融行業高頻訂單處理系統，工業自動化控制系統，醫療行業HIS系統與PACS系統，以及智能交通管理系統為例，這些對搶占調度要求高的業務系統，對云平臺的計算能力、存儲性能和數據處理速度的要求不斷攀升。

    在主流服務器采用的NUMA CPU 架構下，系統包含多個NUMA節點，每個節點又有多個CCX（Core Complex的縮寫，即緩存一致性復合體）。該架構下，如何優化CPU調度，提升虛擬機性能，成為信創高質量升級的關鍵課題。

    本文將以海光CPU架構為切入點，深入剖析 CCX 對虛擬機性能提升的影響機制，并提出切實可行的性能提升方案。

    海光CPU架構關鍵技術解析

    1.NUMA架構特性：多處理器系統基石

    隨著處理器技術逐漸逼近物理極限，多處理器集成技術應運而生，NUMA 架構憑借獨特的設計理念，為提升系統性能開辟了新的方向。

    NUMA（Non-Uniform Memory Access，非統一內存訪問）作為一種多處理器系統架構，將內存和處理器劃分為多個獨立節點。當進程訪問本地NUMA內存時，時延低；而經QPI總線訪問遠端內存時，時延顯著增加。這一特性使得進程優先在本地節點分配內存，便于通過增加節點擴展內存和處理能力。這種架構適用于數據中心、高性能計算集群等大規模多處理器系統。

NUMA架構

    2.CCX模塊：協同計算的核心單元

    CCX作為系統進行任務分配和處理的基本單元之一，源自AMD 在 Zen 架構，海光 C86 系列CPU延續了這一設計。每個CCX整合多個處理器核心，同一 CCX 內核心共享 L3 緩存，可減少約 15～20ns的跨核心數據訪問延遲。通常一個NUMA包含2個CCX，每個CCX 集成 4 個 CPU 核心，這種模塊化設計可靈活擴展核心數，從16 核到 64 核，滿足不同場景需求。

CCX模塊

    3.跨CCX運行：降低了存儲性能

    線程是 CPU 調度的基本單位，其執行效率與緩存訪問特性密切相關。同一 CCX 內，線程能夠借助本地L3緩存，實現高效的數據交互。

    然而在實際運行中，Linux內核會根據 CCX 負載和內存訪問模式，動態調整線程在不同 CCX 間的分配。這雖提升了系統級資源利用率，但可能導致存儲虛擬化工作線程分散到不同CCX（如圖①-②所示），造成跨CCX緩存失效和遠端訪存，最終降低了存儲性能。

跨CCX模塊運行

    那么，如何破解這一難題，成為提升系統性能的關鍵。

    深信服CCX軟親和調度，解鎖性能新高度

    面對CCX調度難題，深信服信創超融合推出軟親和調度機制，實時監測業務負載變化，實現CPU資源的動態分配：

    1.低負載場景：當CPU負載較低時，優先使用軟親和范圍內的CPU，充分發揮資源訪問的局部性優勢，降低調度開銷；

    2.高負載場景：當CPU負載較高時，則會突破軟親和范圍的限制，增加CPU資源供給，保證業務服務質量不受影響。

    在C86場景下，深信服基于軟親和調度機制，頻繁交互的存儲服務線程進行CCX調度精細化編排：

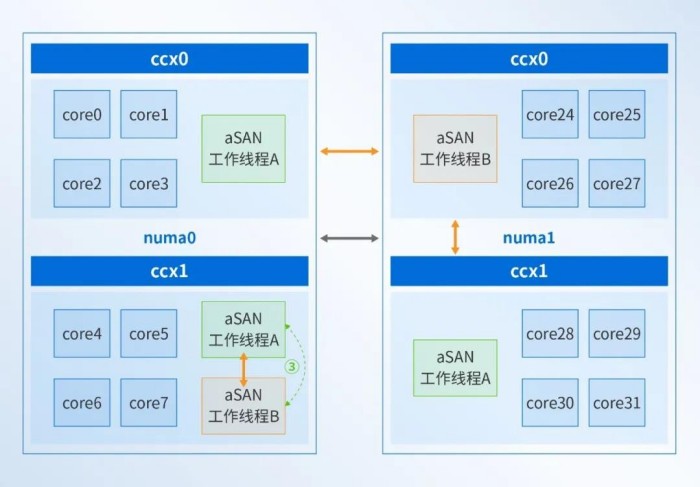

    1.CCX 利用率低時，聚合線程降時延：當CCX范圍內CPU利用率低于特定閾值，將存儲線程聚合在CCX內（如圖③所示），降低通信時延，提升IO性能；

    2.CCX 利用率高時，分散線程保吞吐：當CCX范圍內CPU利用率高于特定閾值，允許存儲線程在更大CPU范圍內運行，避免資源爭搶，減少通信延遲，保障系統吞吐。

深信服軟親和調度機制

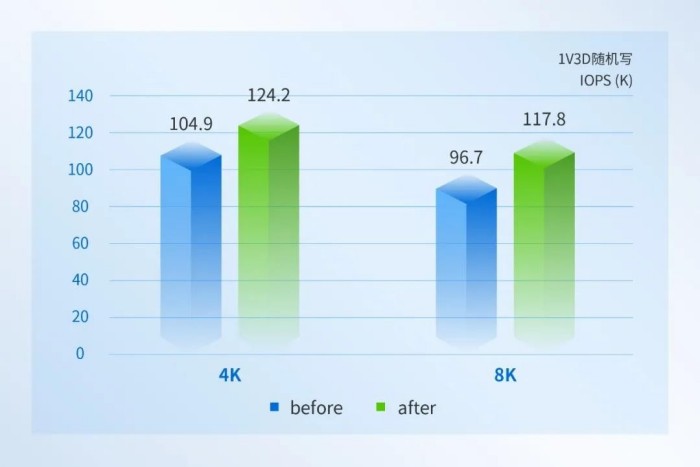

    這一優化策略，顯著提升了小塊性能，IOPS提高約20%，為用戶帶來了更高效的使用體驗。
