在上周發布的《LED虛擬拍攝中與我們糾纏不清的“紋”》中，主要對索尼黑彩晶ZRD-B15A（下文簡稱：索尼黑彩晶）的頻閃和摩爾紋進行了極限測試，本篇將同樣用大量測試數據和LED攝影機等諸多技術參數檢驗索尼黑彩晶在當下影視工業化環境中的高質量、高標準。

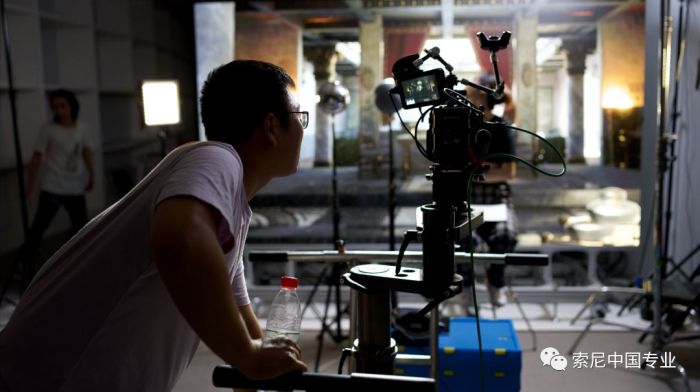

△ 測試現場

    燈箱測試

    正確環境光 讓畫面很real

    LED虛擬拍攝的方式為主創人員創造了一個可視化的創作環境，在這個“所見即所得”的拍攝現場，LED屏幕不僅充當了背景畫面的載體，也作為重要的輔助照明工具對演員、道具、場景產生環境光照和氛圍影響。

    1

    環境光影營造氛圍

△ LED屏幕對場景空間造成的光反射

    傳統布光方式實現了新升級，實時的環境光影為拍攝現場營造”身臨其境“的氛圍感，場景空間和美術置景隨環境光影變化而變化。

    2

    實時光影反射

△ LED屏幕對演員和擋風玻璃造成光反射

    為高反射道具諸如飛機、車擋風玻璃等提供了一種高效的環境光反射方式，隨著LED屏幕上的數字場景實時變化，高反射道具也同步環境光源的變化呈現實時的光影反射和折射。

    作為虛擬拍攝現場新的環境光源，LED屏幕發光體的色彩表現成為攝影師、燈光師關注的重點，因為它決定了LED屏幕能否提供正確的環境光和反射。為了客觀評價索尼黑彩晶的屏幕色彩表現，時光坐標虛擬研發團隊進行了“燈箱測試”，以測其色溫及顯色性表現如何，能否還原被攝物體的“真面目”。

    色溫是表示光線所包含顏色成分的計量單位。色溫越高，顏色越藍，呈冷色調；色溫越低，顏色越紅，呈暖色調。顯色性指光源對被照射物體本身顏色的顯示與還原能力，光源自身光譜與日光全光譜的連續性和完整度越接近，顯色性就越高，對顏色的還原能力就越強。顏色顯現的效果一般以物體在6500K日光下所顯現的顏色為準。

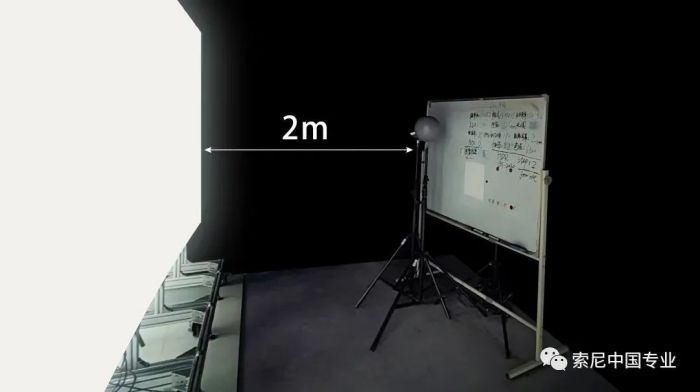

△ 燈箱測試環境

    時光坐標虛擬研發團隊在距離索尼黑彩晶兩米處使用SEKONIC-C7000分光顯色照度計對屏幕亮度、色溫及顏色進行測量，再用索尼CineAltaV攝影機拍攝屏幕照射下的白板和色板，最后對比分析所得的多組畫面。

△ 分別在709、P3和2020色域下進行白板測試

    然后，將索尼黑彩晶的屏幕刷新率保持在120Hz，分別設置成REC709色域、DCI-P3色域和BT-2020色域，并對白、紅、綠、藍等圖像進行測試。

△ SEKONIC-C7000分光顯色照度計

    其間，使用SEKONIC-C7000分光顯色照度計測試屏幕照度及顯色情況，使用攝影機錄制屏幕畫面，最后對照CIE1931標準繪制結果對圖像進行分析。

△ 燈箱測試，矢量示波器色彩分析

    測試結果表明

    索尼黑彩晶使用BT2020色域時，燈光顏色基本等同于標準顏色。雖然采用R、G、B體系來顯示色彩的LED屏幕并不能完全還原自然色彩，但采用了Micro LED技術的索尼黑彩晶在測試時與同樣采用優秀的色彩科學的索尼CineAltaV攝影機互相加持，錄制中攝影機感光元件對光譜的響應與索尼黑彩晶發光光譜高度一致，基本上實現了“同色同譜”，所能還原的色彩更豐富、更真實。

    抗光干擾測試

    如何與現場燈光“友好相處”

    LED虛擬拍攝過程中，影視燈光作為光影造型的主力軍，不可避免地導致LED屏幕出現反射、反光、泛光、導致背景畫面暗部發灰或明顯偏色等現象，會嚴重影響畫面質量。

    所以，用于虛擬拍攝的LED屏幕會應用各種技巧減弱外部光源對屏幕的影響，使屏幕在任何光線環境下都有較好的畫面還原。

現場燈光對LED屏幕的影響

    抗光干擾測試評測的正是索尼黑彩晶受光干擾的程度，根據索尼公開資料介紹，索尼黑彩晶表面經過防眩啞光處理，能有效防止外部高光照射導致的眩光。

    由于LED屏幕燈珠自身溫度會影響顏色顯示，開始運行后半小時內顏色變化較大，因此為確保畫面顏色在后續測試中的準確性，時光坐標虛擬研發團隊將索尼黑彩晶穩定運行超過半小時，待屏幕顏色較為穩定后進行測試。

    測試中，攝影機記錄格式設置為X-OCN XT、Slog3SGamut3.cine，使用無頻閃的攝影機參數，在無其他光干擾的環境下獲得了CineAltaV攝影機的正確曝光值。在滿足以上條件的情況下，保持LED屏幕刷新率為120Hz，并分別以屏幕最高亮度STEP6（理論亮度1800nit）、STEP4（理論亮度1200nit）、STEP2（理論亮度600nit）對50%灰和24色卡圖像進行拍攝并分析。

△ 測試現場

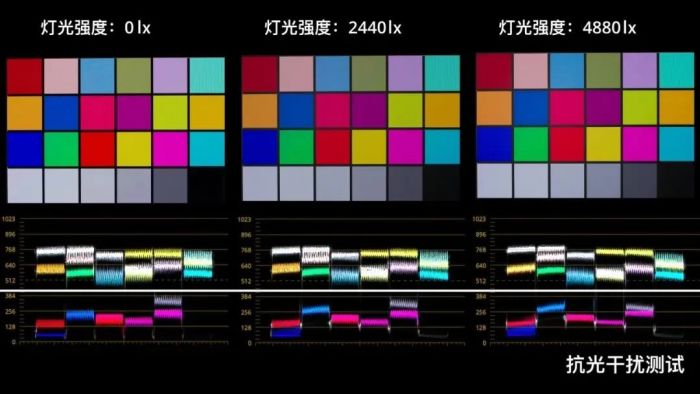

    分別使用燈光強度為0lx、2440lx和4880lx的聚光燈直射索尼黑彩晶屏幕，再通過索尼CineAltaV攝影機拍攝，觀察分析索尼PVM-X2400監視器中的示波器，以此測試屏幕受光干擾程度以及燈光干擾對畫面亮部、暗部區域造成的影響。

△ 通過波形圖觀察顏色變化，白色橫線上方為亮部區域，下方為暗部區域

    測試結果表明

    索尼黑彩晶為最高亮度1800nit時，畫面白色區域、24色卡區域在示波器上無明顯波形變化，證明用攝影機拍攝這些區域幾乎不受燈光干擾。

    由于索尼黑彩晶采用了獨特的表面處理技術，能有效防止外部高光照射導致的眩光，因此在其余情況下的抗光干擾表現也比較優秀。

    寫在結尾的話

    光對于LED虛擬拍攝可謂是亦敵亦友的伙伴，一方面，LED作為一種新的環境光源系統，為影視拍攝現場提供了更靈活的創作手段和豐富的氛圍效果，成為光影造型的利器；而另一方面，在專業燈光器材和LED配合使用時，又會時不時相互干擾，對畫面的色彩、明度產生較大影響，從而影響畫面真實性，甚至出現穿幫等問題。

    搭建客觀、嚴謹?shù)臏y試環境，用大量的測試數據和全面的技術參數與索尼黑彩晶的屏幕光學表現對話，分析總結技術環節的優點與不足，我們每一次捕捉到的細微技術突破都可能是推動虛擬拍攝行業下一步發展的重要成果。

    虛擬拍攝技術的不斷更新迭代，不僅僅是為了探索與光更優的相處之法，還有那些未解的“色彩科學”之謎，敬請期待……
