矩陣的縱向規模擴展

    矩陣發展已經有多年的歷史了，從多年的發展趨勢可以看出，矩陣的擴展大體可分為兩類：縱向擴展和橫向開展。

    縱向擴展：即矩陣的路數的擴展，近年來，工程越來越向大規模發展，促使矩陣也向大型化發展，目前最常見的方法是通過改變矩陣產品傳統的結構來實現矩陣路數規模的擴大，而模塊化、插板式、刀片式、冗余式結構等等是矩陣縱向發展最常見的方法。

    模塊化

    模塊化的設計通常與獨立產品設計沒有什么差別。模塊化系統的好處有很多，如提高了生產商的生產效率等。模塊和勞動力成本節省了40%多，有了模塊化系統，預約、銷售和技術支持以及維修和升級次數都大大減少了，而且節省占用空間也是模塊化系統的一大主要優勢， 在模塊化系統中，線纜都在系統模塊中互相連接著，電源線也有條不紊地控制著，對電源插口的需求達到了最小化，這就大大增加了系統的穩定性。模塊化系統中控制連接器的長度和數量以及線纜都達到了最少化，提高了整個系統的信號質量，還保證了用戶的高靈活性，原始規格也可以進行修改，

    插板式

    真正的模塊化插板式結構，是矩陣系統內所有源部件全部都可以帶電熱插拔，并且最好是前插板，包括控制、電源系統，因為幾乎所有的故障都來自有源電路。這種結構極大的方便了故障解決和系統維護。同時，由于模塊化的設計，使得矩陣的擴展變成公式下模塊的物理堆積，形成規模生產，又極大的提升了產品的生產速度，大幅減少產品故障率，成本和價格也相應降低。

    刀片式

    “刀片”概念主要包涵了2個技術優勢，第一是“刀片”形容其體積較小、結構簡潔、尺度標準化，第二是整個系統非常易于擴展。刀片”矩陣具有非常簡潔的結構設計，內部完全由大規模印刷電路板和進口接插件組成，沒有某些產品在機箱內部繁雜的電路板之間的連接線，這種“刀片”式的設計能夠有效縮小矩陣的體積，同時更為重要的是，還可以大大降低由于在電路板之間連接大量的信號線纜造成的低可靠性、低維護性，也可以避免這些亂七八糟線纜帶來的信號質量的降低，大大提高系統的信號指標。

    冗余式熱備份

    信號輸入、輸出、切換模塊的故障過多易造成部分信號問題，而控制系統和電源系統的故障則很容易導致系統的崩潰，所有矩陣的控制和電源系統，大型矩陣除了要求模塊化、前插板式結構外，必須是雙控制、雙電源，而且冗余式熱備份(自動備份)，避免了冷備份的人工手動系統可能的混亂失靈的隱患。

矩陣橫向功能發展分析

    橫向開展：即多信號格式和多功能的擴展,傳統意義上的矩陣已經不能滿足目前市場的需求，具有靈活多變，切換方便，適用范圍廣等特點的矩陣越來越受關注。

    混合插卡矩陣

    隨著高清應用的普及，市場迎來了新的發展時機，矩陣切換器的發展也面臨著前所未有的挑戰。系統終端設備的配置一步步步入高清，摸擬視頻信號和數字視頻信號的共存、高清與標清的共存，作為幕后的矩陣切換器如何滿足工程的需求？...混合插卡矩陣的出現在很大意義上，解決了這些問題。

    一款好的插卡矩陣要求切換速度快，插卡更換方便快捷，處理性能優越，控制簡單方便，同時能夠和其它控制設備兼容。

    如科迪KD-MIX系列多格式混合矩陣是一款高性能的多信號格式矩陣系統。可任意選擇輸入輸出信號，每一路的輸出都可自由選擇任何一路的輸入進行轉換切換，且不會干擾其它輸出，使信號衰減降至最低，高質量輸出圖像信號。多格式混合矩陣使系統不再需要單獨的矩陣來處理單獨的信號，而且不再需要各種轉換器來實現轉換的目的，在簡化系統、降低成本的同時，提高了系統的穩定性和可靠性。

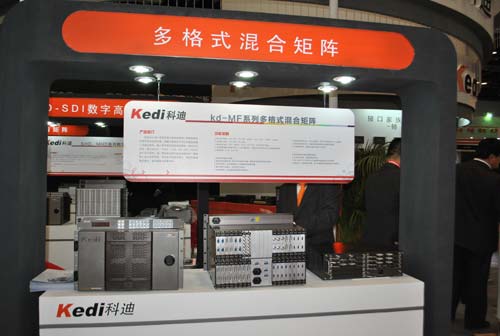

科迪KD-MIX系列多格式混合矩陣

    大屏的分割和拼接功能

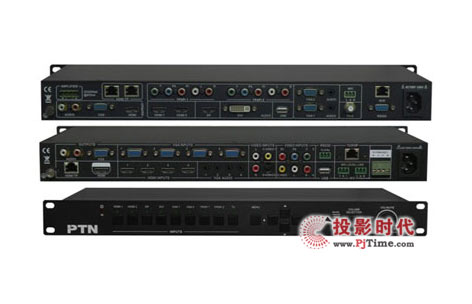

    獨特的產品設計，優越的產品功能，是占有市場的先決條件，伴隨市場的發展和人們對于能源和環境方面保護意識的加強，市場更關注產品的性能是不是夠全面，矩陣的傳統功能已無法滿足市場的要求，大屏的分割和接拼功能越來越被市場認可。如深圳PTN電子MMX混合插卡矩陣&拼接處理器，內置3G高清處理芯片，能對信號高清切換。也內置了高端DSP，能夠對各種輸入信號進行拼接，分割。除此之處，PTN電子MMX混合插卡矩陣還并內置了光纖和五類線等長距離傳輸系統功能，做到真正一體化數字解決方案。

    多格式混合

    AV行業正面臨著模擬到數字以及標清到高清的轉型，單一的、某一種信號源的矩陣已不能滿足日益增多的大型系統工程的需求。多格式混合矩陣使系統不再需要單獨的矩陣來處理單獨的信號，而且不再需要各種轉換器來實現轉換的目的，在簡化系統、降低成本的同時，提高了系統的穩定性和可靠性。

    捷控電子 伯爵系列高清智能矩陣，同時兼容模擬信號、數字高清信號輸入，并支持多種信號格式，覆蓋目前主要的信號類型，極其適合于模擬、數字信號共存的場合。只需要增加一張中控卡，就具備了強大的可編程中控功能，全面支持iPad、iPhone、安卓等控制終端，并極大地降低成本。

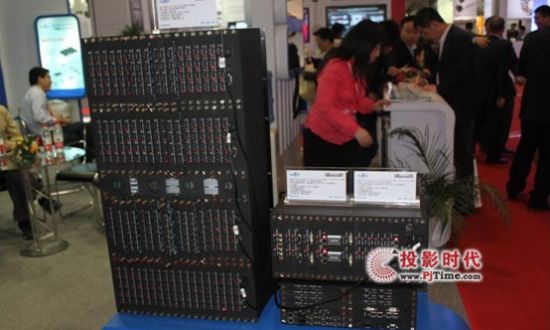

伯爵高清混插矩陣

    還有大連捷成推出的Transformer多格式無縫切換器， 為了使得產品擴展性強、維護便利，該產品延續了模塊化的設計理念，將輸入通道以2路為單元按照不同信號格式分為6種：2×DVI、2×HDMI、2×VGA/YUV、2×SDI、2×CVBS/S-Video、2×Display Port；輸出則內置于平臺內，支持2組信號輸出（相互獨立），每組輸出包含1路DVI-I（支持HDMI或DVI及VGA）和1路SDI（3G/HD/SD-SDI）輸出。在控制層面，Transformer還有多種可選模式：本機面板、廣播級遙控面板、專業AV級遙控面板以及設備本身提供的LAN及RS-232/422控制接口，等等。

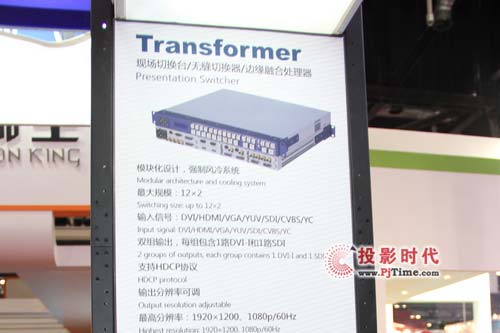

大連捷成Transformer多格式無縫切換器

    HD-SDI矩陣

    HD-SDI矩陣是從模擬矩陣發展而來，超越了標清SD-SDI矩陣，又由于視頻監控30幀即可達到1080P，不需要到3G-SDI，從而占據了主流的地位。在今年舉行的InfoComm展會上，包括Blackmagicdesign、寬博、克萊默在內的多家廠商都展出了支持高清的SDI矩陣產品。

    HD-SDI矩陣與傳統模擬矩陣設計架構完全不同，數字電路對于信號的理解、芯片的使用、線路的布局都提出更高的挑戰，HD-SDI矩陣的廣泛應用對于傳統矩陣廠商來說既是機遇又是挑戰，一方面對于那些技術積累不強的傳統廠商而言，矩陣的規模、矩陣高清字符等將是瓶頸問題，但是對于業內專業的矩陣廠商而言，HD-SDI矩陣是一個可以有待進一步開發的大空間。正如大連科迪董事長張海寧先生所說，矩陣廠商要憑借多年矩陣研發經驗，在模擬矩陣市場領先的同時，應和市場同步發展，開發出HD-SDI高清數字矩陣，增加客戶針對切換產品的選擇性。
