近期，武昌公安分局建成達行業領先技術水準的指揮調度系統、多媒體會議系統，此兩系統在布局設計時相對獨立，使用時卻相互關聯，故為實現該分局的實際需要，必須選擇一套既滿足于指揮、會議高清畫面展示的顯示系統，又同時支持多路無線交叉控制應用的系統。經過嚴格甄選，及多方國內外優秀廠家方案比較，整合、分解應用系統信號后，最終ATER憑借其獨特的“顯示/控制整合解決方案”勝出，該方案由“顯示”及“控制”兩個子系統構成，以3通道投影邊緣融合作為顯示系統，以分散式無線觸摸控制為控制系統，具體應用如下：

1.顯示系統

    該系統采用背投模式，屏幕由6塊（長1mx高1.5m）電動玻璃拼裝而成，應用目前無縫融合拼接技術領域獨一無二的ATER第三代色彩校正技術，對圖像進行幾何校正、自動色彩校正、邊緣融合處理；同時彌補3臺顯示投影機之間誤差（亮度、色度、色溫、幾何失真等），將輸出圖像誤差調整至一致，形成一個3072*768分辨率的巨型、連續、無縫拼接、無色彩差異的完整畫面。

    根據用戶使用要求，共調整定義9種場景模式，顯示來自包括計算機、攝像機、視頻會議終端、DVD視頻、轄區內安防監控客戶端視頻、數字電視等各種視頻信號。從信號源開始，到圖像在大屏上顯示，中間的傳輸和信號處理設備包括：

    ATER 三通道融合處理器 AGT-3
    ATER VGA矩陣  MS-3232V、MS-808V
    ATER VGA雙絞線傳輸  VE-20
    ATER VGA信號分配器  SV-102

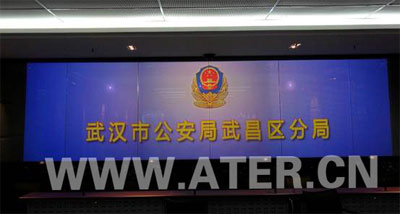

整屏顯示模式

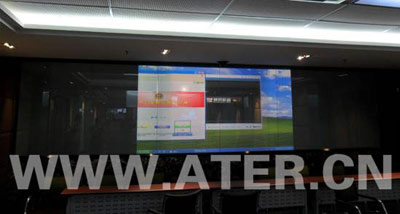

單屏視頻會議模式

雙屏視頻會議模式

2.控制系統

    控制部分在指揮中心控制、會議控制兩套控制系統基礎之上，利用ATER AT-Link總線協議完成交叉互控，即無線觸摸屏A既可對A區指揮中心內的設備進行控制，同時也可對B區會議系統的設備進行控制。受控設備包括融合控制器、VGA矩陣、電源模塊等設備信號切換和場景模式的選擇；以及電動窗簾、分組燈光、通風設備、空調系統等環境設備。控制系統設備包括：

    ATER 7’無線觸摸屏  TP-700C
    ATER 無線接收模塊   RF-20
    ATER 電源控制器   PW-08
    ATER 串口隔離分配器  AT-04

    該整合應用項目已順利實施。無論顯示系統還是控制系統，其組件式模塊靈活的可擴充性、應用模式的可自定義、一鍵式系統開關和所見即所得的易用性等特點均得到了該局領導的充分肯定。ATER“顯示/控制整合解決方案”為多系統集成應用的升級提供了良好的平臺基礎，該系統已廣泛應用到各級政府、公檢法、部隊等指揮調度平臺。
