優特普VGA雙絞線延長器UTP801AT/AR

進入“2010年度創新產品評選”投票

    優特普高清VGA雙絞線音視頻延長器—UTP801AT/R，它是一個具有長距離驅動能力的高品質音視頻信號傳輸設備。通過單根超五類非屏蔽的雙絞線同時把一路視頻及音頻信號遠距離傳輸，傳輸后的視頻效果沒有重影、沒有拖尾、畫面清澈如初，線材好時可達500米。這套設備干擾抑制及抗電磁輻射能力較強，既可以在各種干擾情況較復雜的環境里使用，又不對外界產生電磁干擾，是相當環保的產品。

    產品特點：

    可將VGA視頻和音頻信號傳輸最遠達500米

    支持VGA、SVGA、XGA、SXGA、WXGA、UXGA等信號

    實時視頻音頻同步傳輸，無延時，抗干擾強

    接收端設置對比度和亮度旋鈕，進一步保證圖像的清晰純凈

    使用單根非屏蔽雙絞線（CAT-5、CAT-5E、CAT-6）傳輸一路音視頻，成本低廉

    無需驅動程序，無需設置網絡參數，使用安裝簡單方便

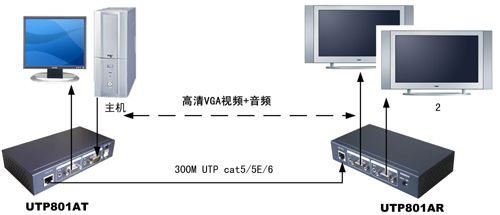

　　UTP801AT/AR連接示意圖：

    這套產品提供1路本地輸出和2路遠端輸出，中間利用單根雙絞線無延遲的傳輸視頻和音頻信號，其中雙絞線里面的3對線用于傳輸VGA視頻信號，另外1對線用于傳輸音頻信號，大大節約了工程布線成本，真正意義上做到了高效、節能、環保，符合當今社會發展的主題。

    VGA雙絞線傳輸電磁干擾分析：

    復雜的環境加上周邊由于其他電子設備的使用，電磁干擾往往比較嚴重。為了提高傳輸系統的穩定性，整個雙絞線傳輸方案從傳輸介質、傳輸設備都通過全面的電磁兼容測試，同時加強了如下項目的性能，以提高在設備在復雜環境下的適應能力。

    防浪涌：Surge Immunity

    浪涌的范圍包括間接雷擊和切換瞬變兩種。

    雷擊：例如雷電擊中戶外線路，有大量電流流入外部線路或間接電阻，因而產生干擾電壓；再如，雷電擊中了附件物體，在其周圍建立了電磁場，當戶外線纜穿過電磁場時，在線路上感應出了電壓和電流；

    切換瞬變：如變電所等場合和因開關動作而引起的干擾。如同一電網中，在靠近設備附近有一些較大型開關在跳動時所形成的干擾，或各種系統性的故障等。

    防靜電：Electrostatic Discharge（ESD） Protection

    靜電放電測試的目的是測試單個設備或系統的抗靜電放電干擾的能力。靜電指的是操作人員或物體接觸設備時的放電。靜電放電包括接觸放電和空氣放電兩種。設備按照國際標準的要求，達到3級靜電防護，防護電壓可達8000V。

    高抗干擾：

    采用平衡傳輸方式，具備超強共模抑制能力，設備能在干擾較強的環境下工作。設備增強了工頻磁場抗擾度的能力，適應的磁場強度達到50A/m。

    防震設計：

    傳輸設備內部電路采用緊湊的電路設計，選用腳位低的器件，防止震動給設備造成損害。接口采用RJ45接口防脫設計，保證了設備在運動的環境下可靠工作。

　　VGA傳輸工程圖：
