創凱推出CK4M-LP被動式3D信號融合圖像控制器，功能特點如下：

    *集成了拼接處理、融合處理、立體信號處理三大功能

    *支持CK4P系列拼接器的所有功能。

    *支持CK4M圖像融合器的所有功能

    *支持左右眼分離立體信號輸入

    *支持左右眼立體信號輸出

    *支持立體信號，平面信號混開窗口

    *立體\平面信號的多窗口實時顯示

    被動式3D信號投影顯示又稱為光分法立體重現方式, 利用光學偏振原理，即每通道兩臺普通投影同步播放圖像內容，每臺投影機顯示單只眼圖像，并配置不同偏振屬性的光學偏振片，相應人眼也配戴兩眼相應偏振屬性的偏振眼鏡，從而實現。

    被動式3D信號投影顯示技術顯示原理為通過光的偏振原理來實現的，即采用兩臺投影機同步播放圖像將兩臺投影機前的偏光片的偏振方向互相垂直，讓產生的兩束偏振光的偏振方向也互相垂直。偏振光投射到專用的投影幕上再反射到觀眾位置時偏振光方向沒有改變，觀眾通過偏光眼鏡每只眼睛只能看到相應的偏振光圖像，從而在視覺神經系統產生立體感覺。

    被動式3D信號融合顯示系統一般要求一組水平的投影機，光路疊加作圖像融合。每個部分圖像都由兩個投影機完成。因此被動式立體融合系統的投影機是由多組投影構成的，每組投影為上下兩臺，分別用來輸出左右眼數據。

    被動式3D信號融合圖像控制器

    立體融合控制設備是3D融合處理系統的核心控制設備，它負責將輸入的分離3D立體信號，對其進一步處理，產生公共融合邊帶，整體驗收矯正，羽化，并進行曲面矯正,最終生成可融合的立體信號，送給立體投影機組做立體融合。

    CK4M-LP融合控制器采用純硬件架構，無死機現像，兼容各種操作系統，運行流暢，速度快，性能穩定，操作簡單。

    CK4M-L被動式3D信號融合圖像控制器是一款高端的圖像處理設備，它以CK4M-H為基礎，具備畫面拼接, 3D信號融合為一體，能夠兼容平面和立體信號，并且能夠在立體平面混融的情況下開多個窗口。

    CK4M-L被動式3D信號融合圖像控制器是一款高端視覺系統,配合偏振眼鏡，能夠看到震撼的立體圖像效果，此系統能夠同時支持平面信號，因?yàn)槟軌蛴脕碛^看地圖，文檔等普通信息。CK4M-L被動式3D信號融合圖像控制器所支持的多個平面/立體信號開窗混放功能，既可用于3D/4D影院、高端仿真系統、博物館，也可以應用于高端會議室、教學多功能廳、監控室等多種環境。

    3D信號源

    信號源是一切顯示系統的基礎部分，3D信號融合要求3D信號源部分能夠產生立體信號，一般的立體信號分為兩種。復合式立體信號是指一個視頻信號里面即包括左眼信息，又包括右眼信息。不同信息按幀分隔，奇數幀為左眼，偶數幀為右眼信號。分離信號是指每個圖像由兩個獨立的信號構成，一個是左眼信息，一個是右眼信息。

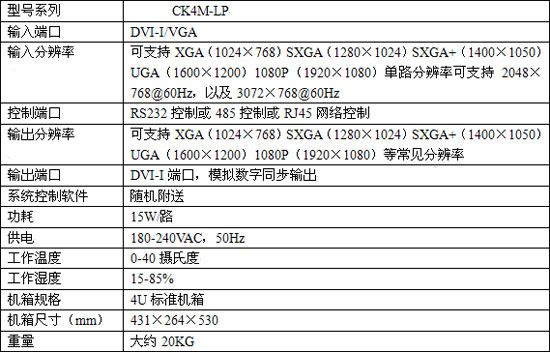

    技術指標

    主要技術指標
