主機板正面

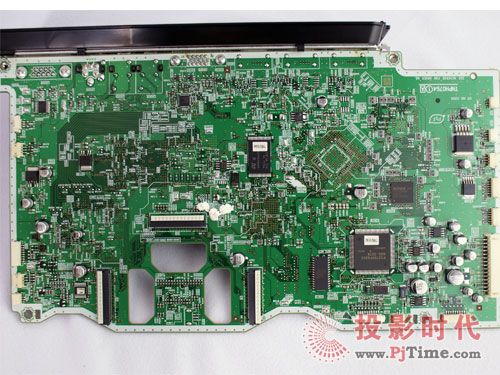

松下PT-AE3000C投影機主機板正面

　　這里我們能清晰的透過3LCD預留孔位置，對應的找到這塊電板的安裝位置，這樣復雜的電路設計，對于很多剛接觸投影機產品的朋友而言很難了解。

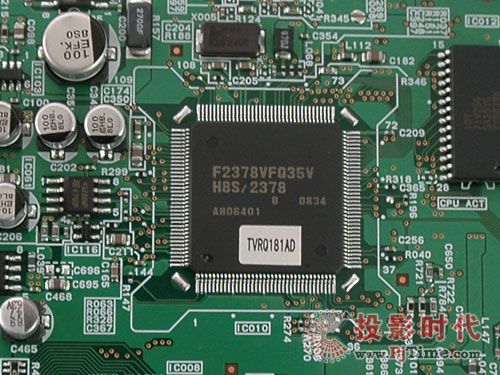

可用于驅動LCD面板的H8S/2378芯片

　　據筆者了解，該芯片相當于一塊低頻率的CPU，屬于一種低價高效的控制芯片，生產該類產品并提供解決方案的主要有瑞薩科技 (Renesas Technology)。

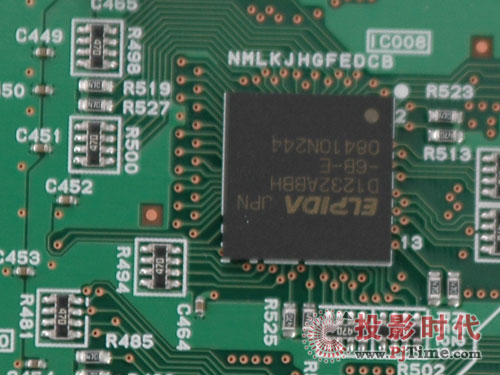

Elpida(爾必達)的芯片（應該是內存單元）

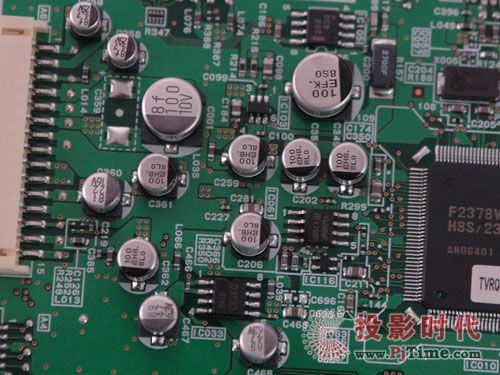

電容的工藝還是令人滿意的

　　大量固態電容的存在讓筆者感覺很安心，因為它不僅性能強勁，而且壽命和穩定性更好。據測試顯示，固態電容在高頻運作時等效串聯電阻極為微小，而且導電性頻率特佳，具有降低電阻抗和更低熱輸出的特色，在100KHz至10MHz之間表現最為明顯，而其穩定性在溫度變化較大時尤其表現突出。

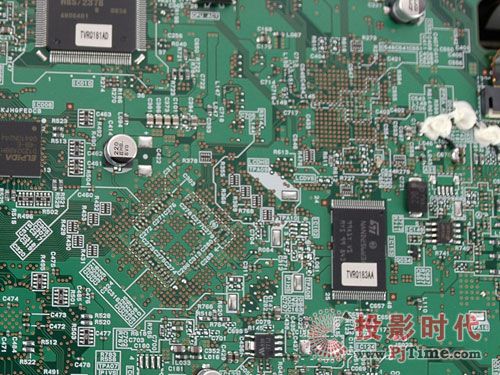

　　從正面來看，這款投影機的電板使用的材料還是不錯的，只不過電路板有些位置的設置讓人摸不著頭腦，應該是同類型產品電板通用設計。
