2.1 總體結構

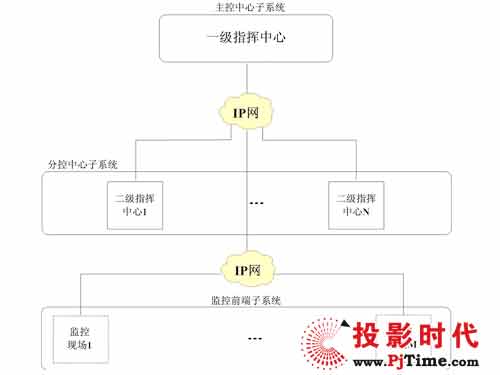

    綜合視頻指揮系統從組織結構上應與軍隊編制體制和隸屬關系相吻合，這樣才能真正發揮綜合視頻指揮系統的作用，同時又必須適應指揮體系扁平化發展的需要。一般軍隊單位的管理組織結構形式可分為：直接行政隸屬關系和間接業務領導關系，所以綜合視頻指揮系統在部署結構也要符合以上兩種組織結構。綜合視頻指揮系統采用基于網絡的分布式控制結構，可實現分級分層分區部署，分為主控中心子系統、分控中心子系統、監控前端子系統，典型的三級組織結構圖如下。

    2.2 主控中心子系統

    主控中心子系統由交換控制設備、用戶終端設備及音視頻輸入輸出設備等組成。

    交換控制設備包括綜合視頻交換機、流媒體轉發服務器、視頻錄像服務器。主要作用是：實現信令、調度控制、視頻流轉發、數據信息存儲和各種管理。

    用戶終端設備包括一體化指揮調度控制臺、網絡視頻矩陣、一體化指揮調度終端。主要作用是：實現終端雙向、單向音視頻編解碼，提供用戶數據交互和功能操作界面，實現視頻指揮、遠程視頻瀏覽、電視墻顯示等功能。

    音視頻輸入輸出設備包括一體化攝像機、高保真音響系統、電視屏幕墻等。

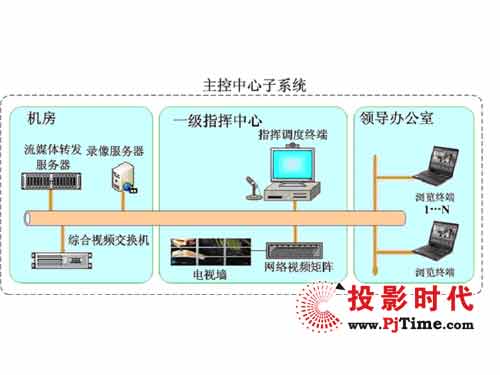

    部署在一級指揮中心，連接示意圖如下：

    一體化指揮調度控制臺由三個座席組成，分別是視頻指揮座席、電視墻控制座席、管理維護座席。

    視頻指揮座席包括座席型指揮調度終端、液晶觸摸顯示屏、一體化攝像機、高保真音響設備

    電視墻控制座席包括網絡視頻矩陣控制軟件

    管理維護座席包括綜合視頻交換機管理軟件、錄像服務器管理軟件。

    一體化指揮調度終端包括液晶觸摸顯示屏、嵌入式攝像機、嵌入式音響設備。
