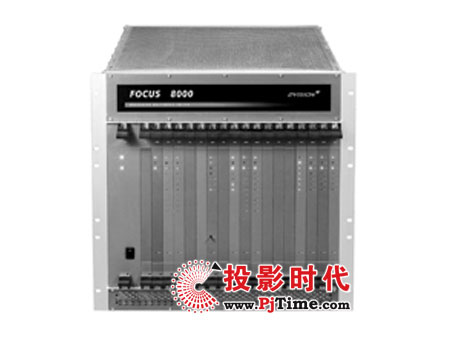

FOCUS 8000是一款電信級寬帶多點控制單元，是多點會議電視組網中的關鍵設備，它采用機架式高可靠性模塊化設計，具有超大的接入容量和豐富的功能模塊，可同時接入4種不同速率的終端，并具備多畫面及電視墻處理功能。單級可連接24個8M終端，二級級聯組網時可同時連接多達552個終端，每個終端速率最高可達8Mb/s。FOCUS 8000的操作控制軟件具有界面友好，易于操作等特點。FOCUS 8000寬帶多媒體交換機、FOCUS3100/FOCUS3200寬帶高清晰一體化會議終端及傳輸網絡組成一個高清晰會議電視系統，適用于政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的會議電視應用。

性能特點

嚴格遵循ITU H.320標準。

符合廣電總局寬帶會議電視技術規范GY/T 209-2005。

支持T.120協議，內置T.120數據服務器， 可以實現電子白板、文件傳輸, 應用共享等數據會議功能。

持H.239雙流，支持1280×1024高清晰的VGA畫面?zhèn)魉汀?

機架式設計，各單板均支持帶電熱插拔。

模塊化設計，可根據組網規模和功能要求靈活配置。

雙電源設計，負荷分擔、冗余備份，具備高可靠性。

支持220V交流和－48V直流兩種電源供電模式，適應不同應用環境。

采用業界領先的電磁屏蔽技術，符合電磁兼容要求。

采用嵌入式實時操作系統，安全可靠穩定。

提供多種時鐘同步模式，外接BITS時鐘同步、本地時鐘、線路提取時鐘同步。

大容量，單級MCU可連接24個8M終端，兩級級聯可支持552個會場同時開會，支持多級級聯。

超強大的語音處理能力，支持多達24路的MPEG-2數字混音。

采用群呼技術，召開會議時可并行呼叫所有會場，快速建立會議。

    強大的網管功能，可實時監視各單板狀態、線路狀態及終端設備狀態，有實時告警、在線檢測、日志管理、在線軟件升級等功能。可對接入的會議電視終端實現視頻、音頻、數據等的遠端環回檢測，方便管理和維護。

支持會議預約功能，可以提前配置會議，并在會議中心無人值守的情況下自動召開會議。

可同時召開多組會議，不同組會議可采用不同速率，單級MCU可同時召開12組會議。

友好的圖形化用戶操作界面，中文、英文等可選。

強大的會議控制功能，支持主席控制、導演控制、演講人控制、聲音激勵及遠端攝像頭控制。

    支持速率適配功能，可同時接入2M、4M、6M、8M等不同速率的終端，用戶可以根據線路帶寬情況靈活組網。

    采用Reed-solom糾錯算法，抗誤碼率達到10-4，保證系統在惡劣的網絡條件下仍能正常運行，極大提高了系統對傳輸網絡的適應能力。

    支持自動降速率和升速率功能，當某條2M線路中斷時，終端與MCU自動將傳輸速率降低而并不影響會議的正常進行，當線路恢復后，終端與MCU又可以自動提高傳輸速率。升降速可在2秒內完成，升降速過程中無黑屏、馬賽克等現象，參會人員無明顯感覺。

支持線路接口的N+1備份，當MCU與終端之間的傳輸線路故障時，自動切換至備份線路,保證會議的正常進行。
支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。

支持電視墻功能，可同時顯示24路分會場畫面。

采用標準音、視頻及線路接口，工程連線簡單，便于施工和維護。

技術參數

遵循標準

系統標準                                          H.320

視頻標準                                          MPEG-1/MPEG-2，廣播級

視頻分辨率                                       720×576，4CIF

音頻標準                                          MPEG-1 layer 2，CD質量

音頻采樣率                                       48kHz

數據會議標準                                    T.120

雙流標準                                           H.239

終端接入能力

24路×（1.5Mbps－8Mbps）

數據會議能力

同時接入數據會議終端：24路

接入帶寬：64Kbps－384Kbps

支持電子白板、文件傳送、應用共享及多方交談等應用

LAN網絡接口

速率：10/100Mbps

接口標準：IEEE802.3

連接器：2×RJ45

E1網絡接口

速率：2.048Mbps

接口標準：ITU-T G.703，ITU-T G.704

連接器：192×BNC

診斷維護

內置環回，提供分級外環、內環診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能

遠程管理

支持遠程網絡管理，支持遠程維護和升級

協議標準：SNMP

物理特性

主機尺寸：19英寸10U標準機柜，寬482mm×高445 mm×深545mm

重量：27Kg

電氣特性

功耗：< 300W

輸入電壓：AC 90－260V，DC –40－-60V

電磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

工作溫度：0－50ºC

存儲溫度：-25－90ºC

工作濕度：10－90%

存儲濕度：5－95%

可靠性

MTBF：5萬小時

 通過3C認證
