拓撲示意圖

    平安城市二期建設的目的是使平臺管理系統能夠對已建、新建的系統統一規劃、技術協調，兼容更多主流產品，從而在一個平臺上統一、集中管理模擬、數字設備。

系統組成

1.前端社會建設監控資源分為兩大類；

2.一類為新建系統，建議統一選用天地偉業的設備；

3.新建系統根據不同單位（賓館、網吧、娛樂場所、金融行業、社區、醫院、學校、一般企事業單位）選用天地偉業的 DVR 、網絡編碼器、矩陣等主控設備；

4.新建系統很容易納入到天地偉業聯網平臺管理軟件中；

5.一類為已建系統的整合；

6.采用國內主流嵌入式 DVR （海康、大華等）為主控設備，可以兼容到大系統中；

7.采用國內主流網絡編碼產品（海康等）為主控設備，可以兼容到大系統中；

8.采用其他的非主流 DVR 為主控設備，可以采取升級措施（換為天地偉業 “ 卡 + 軟件 ” ）納入到大系統中；

9.采用其他的非主流網絡編碼器為主控設備，可以更換為天地偉業網絡編碼器納入到大系統中；

10.可以通過天地偉業網絡編碼器將模擬信號以及控制信號上傳到公安局監控中心，從而將模擬系統納入到大系統中。

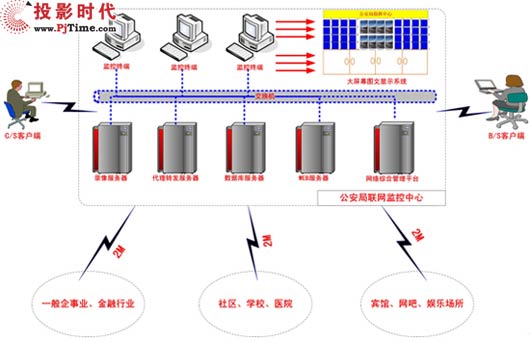

聯網監控中心系統示意圖

1.聯網監控中心（公安局監控中心）是控制、樞紐中心，統一、集中、管理、控制所有前端系統（模擬或數字的）；

2.硬件部分主要是通過解碼主機將前端上傳的數字信號還原為模擬圖像，切換、控制上屏幕墻；

3.軟件部分主要是對所有數字圖像的集中存儲、管理，以及數字圖像在 IP 網內的多用戶共享、控制等；

4.平臺軟件主要包括錄像服務模塊、代理轉發服務模塊、 WEB 服務模塊、數據庫服務模塊、權限管理模塊以及監控瀏覽模塊等；

5.平臺軟件支持 C/S 模式和 B/S 模式。

6.監控終端：遠程瀏覽 、操作員日志記錄、電子地圖、遠程配置、遠程控制、設備巡檢等功能；

7.權限管理：硬件設備配置信息的管理 、系統用戶的管理 、云鏡分級控制；

8.數據庫服務：統一集中記錄著全市監控設備注冊信息、各級用戶注冊信息、各級用戶權限信息、設備分組信息、用戶分組信息以及設備組和用戶組對應關系等數據信息；

9.WEB 服務：將 WEB 服務器接入網絡，網內多個授權用戶不需要安裝任何客戶端軟件，通過 IE 瀏覽器直接訪問聯網中心數字圖像資源；

10.流媒體轉發：為本地公安內網和上級用戶提供流媒體轉發服務，對于多用戶同時訪問前端視頻服務器圖像的情況，可以大大緩解網絡壓力，減少前端設備數據處理量。
