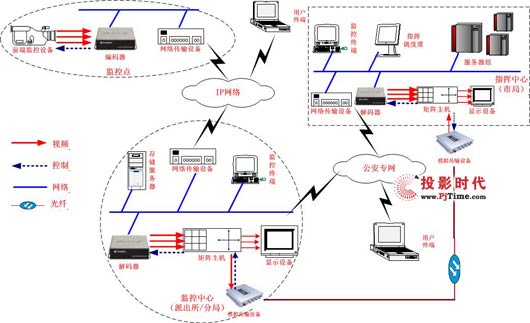

系統拓撲示意圖

系統組成

1.針對公安自建監控資源（重要路口、重點路段、重點單位、治安復雜區域等），采用模擬接入方式，圖像質量無損高清，控制實時流暢，適合公安實戰應用。

2.針對社會建設監控資源（一般企事業單位、賓館網吧、學校醫院社區等），采用數字接入方式，充分利用城市寬帶網將社會監控資源納入平安大系統中。

3.多級監控中心聯網同樣具備模擬、數字 雙備份聯網控制。

4.一套專用平臺軟件統一管理所有模擬、數字設備和信號，電子地圖雙屏顯示，報警聯動多路視頻，有效 布控追蹤。

5.圖像資源集中存儲，分布式管理，提升存儲的穩定可靠性，并降低存儲造價，極高的性價比。

6.大屏幕圖文顯示系統（DLP無縫拼接大屏+監視器+LED），實時顯示、切換豐富的圖文信息，適合指揮中心監控、指揮、調度。

系統特點

1.系統部分前端到監控中心傳輸方式采用光纖傳輸，圖像質量沒有經過數字壓縮，圖像質量清晰、控制流暢。

2.通過網絡一體球和高清晰網絡視頻服務器等編碼設備傳輸的數字化圖像由于采用先進的 MPEG4 或 H.264 壓縮算法，圖像分辨率亦能達到D1：720*576。模擬與數字方式相結合，既提供了很強的靈活性又保證了圖像質量。

3.綜合多種數據接入方式，包括 ADSL 線路、 E1 線路、 DDN 線路、固定 IP 、各種專線等等。

4.監控中心的核心設備為模擬矩陣和數字編碼設備，同時具備一套功能強大、集成度很高的綜合監控平臺軟件，能夠同時管理、控制模擬（矩陣）設備與信號，數字編碼設備與信號。

5.矩陣系統對模擬信號進行切換上屏幕墻監控，數字編碼設備則將傳統的模擬視頻信號轉換為數字信號，通過計算機網絡來傳輸，通過智能化的計算機軟件來處理，這就形成了模數結合的監控系統。實現了視頻 / 音頻的數字化、系統的網絡化、應用的多媒體化和管理的智能化。

6.基層監控中心和市局監控中心之間雙備份互聯：

一、視頻管理服務器接入公安專網，市局可通過視頻管理服務器管理、查詢、瀏覽前端每個基層監控中心管轄的圖像；

二、通過級聯設備將市局與基層監控中心的矩陣級聯，市局監控中心通過零延時的級聯設備可以跨級切換控制任意基層監控中心內的任意一路圖像，并可進行跨級編程，保證系統中的視頻信息、控制信息、系統信息等可以進行交互控制和傳輸。

7.各前端發生警情時，警情信息不僅可以傳到基層監控中心，并同時傳到市局監控中心。報警觸發后，報警點附近的球云臺會按照預先設定好的預置位定位到相應的區域，還可以將與報警現場關聯的多個前端圖像一起切換，有針對性地布控追蹤。
