大連捷成 astervoid小型多格式切換矩陣

產品概述

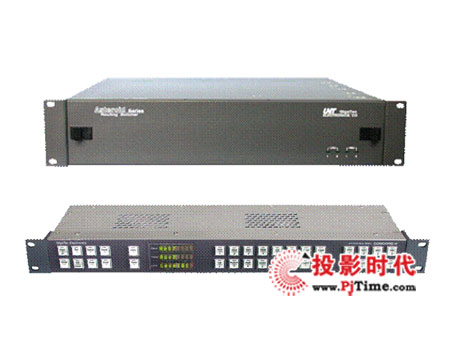

    Asteroid （小行星）系列切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。在2RU機箱最大可以完成32X32規模的切換。各種切換模塊可根據需要進行自由組合，滿足各種應用環境以及各種信號格式的需求。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制。可以處理VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等幾乎所有格式的圖象和聲音信號。

功能詳細描述

    Asteroid （小行星）系列切換矩陣 可實現：分離切換、分組切換、定時切換

    其擴展性強，多個機箱可通過NODE-BUS總線進行擴展，實現多層切換。
    結構緊湊，19英寸，2RU機箱；
    規模：16×16～32×32；
    可分別或同時切換VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信號；
    寬碼率范圍：10Mb/s～1.5Gb/s；
    擴展性強，多個機箱可通過NODE-BUS 總線進行擴展；
    各模塊均為前向插入，支持熱插拔，可以方便地進行維護；
    內置側風冷系統，系統的熱量可以自然、迅速被排除到機箱外部；
    冗余熱備份式電源與控制系統；
    控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制；
    設有REF外參考同步輸入端口，可實現在REF參考同步的場消隱期切換測輸入通道上的信號有無。

產品參數

    模擬視頻部分

• 輸入：
      連接形式：BNC非平衡
      阻抗    ：75Ω
      反射損耗：>40dB@4.43MHz
      幅度    ：1Vp-p
      耦合方式：AC耦合/DC恢復
• 輸出：
      連接形式：BNC非平衡
      數量    ：2路
      阻抗    ：75Ω
      反射損耗：>40dB@4.43MHz
      幅度    ：1Vp-p
      耦合方式：DC
• 特性：
      增益    ：0dB 增益穩定度：<±0.1dB
      頻率響應：<-0.3dB±1dB至30MHz
      行/場傾斜：<0.25%
      K系數   ：<0.25%
      2T脈沖  ：<0.25%
      信噪比   ：>75dB 非加權
      微分增益：<0.15%(10~90%APL)@4.43MHz
      微分相位：<0.15°(10~90%APL)@4.43MHz
      串擾    ：<-57dB@4.43MHz
      路徑差  ：<±0.1°@4.43MHz
      色/亮增益差：<±0.1%
      色/亮延時差：<±1ns

    模擬音頻部分

• 輸入：
      連接形式：3pin 平衡
      電平    ：+20dBu 最大
      阻抗    ：110KΩ
      共模抑制：>60dB 20Hz~20KHz
• 輸出：
      連接形式：3pin
      平衡
      電平    ：+20dBu 600Ω負載
      阻抗    ： <30Ω
      耦合方式：DC
