大連捷成 EXCEED系列大型VGA矩陣

    EXCEED系列VGA格式大型切換矩陣，具有大容量、高密度的特點，是大連捷成集十余年廣電專業矩陣設計經驗與技術，最新設計、制造的一款能夠符合現代和未來需求的最先進的分量式切換矩陣，該系列矩陣以BNC為輸入輸出接口，專為大型VGA分量式信號切換系統進行優化設計。EXEED系列矩陣分三種型號 EXCEED3000（32*32規模）、EXCEED6000（64*64規模）、EXCEED9000（128*128規模）。

技術特色

    全面采用“刀片”式模塊化設計，采用進口接插件實現各信號模塊高指標連接，廣電標準的高可靠性冗余式塊專業電源組和先進的風道設計，保證了系統的穩定工作。EXCEED系列大型矩陣除了支持VGA信號的切換之外，還支持標準的彩色電視復合視頻、分量視頻信號。

    結構特點：

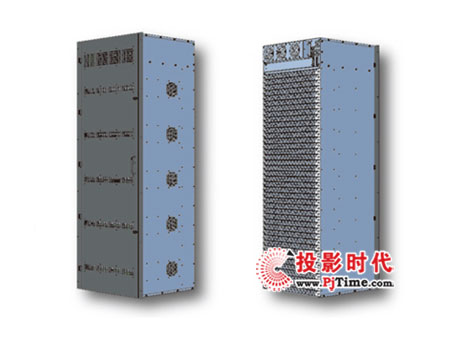

    機箱按型號分為三種：EXCED3000為8RU、EXCED6000為16RU、EXCEED為30RU。三種機箱均采用一組電源風扇組和一組機箱散熱風扇組對電源和機箱內部切換板進行強制散熱。此設備所有有源模塊均采用前插板式設計風格，輸入、輸出板的方法即可實現對設備的“在線”升級與擴容，靈活前后插扳的熱插拔技術也為用戶提供了“在線”維護的綠色通道。

    控制設計

    控制系統采用多通訊接口，冗余式設計。通過接口有CAN總線接口、本公司專用的C-BUS接口、LAN接口、通用RS-232/RS-485串行接口。 LAN接口與RS-232/RS-485接口可與計算機連接，使用捷成專業的控制軟件完成各種控制，亦可以使用捷成提供的通訊協議二次開發專用軟件進行控制。控制系統使EXCEED系列矩陣真正實現網絡化控制，是一款真正的信號切換與管理系統，還可完成諸如：切換、查詢、鎖定、齊切等功能。在系統配置上采用冗余式配置，即可采用兩個控制模塊同時工作。如果發現當前模塊發生故障時，即可自動亦可手動轉入備用控制模塊，確保系統的穩定性和可靠性。

技術參數

• 帶寬：250MHz（-3dB）
• 增益：0dB
• 微分相位：<0.15°(10~90APL)@4.43MHz
• 微分增益誤差：<0.15%(10~90%APL)@4.43MHz
• 支持分辨率：640*480、800*600、1024*768、1280*1024、1600*1200
• 輸入輸出接口：5BNC（R/G/B/H/V）
• 輸入電平：最小0.5Vp-p，最大電平2.0Vp-p
• 輸入輸出阻抗：75Ω
• 供電電源：AC80V~260V
