老機換新心 Jupiter Fusion 960顯示墻控制器
應用:網絡操作中心(NOC)、公用設施控制中心、智能交通管理中心、流程控制、民用和軍事監控、呼叫中心、財務管理控制室、會議室和視頻會議室等。最適合要求成本經濟且節省空間的控制室項目。
技術特色:全球第一臺使用PCI-E總線架構的多屏顯示控制器,性能高而且具有良好可靠性,雙Intel Xeon CPU處理器速度高達3.2 GHz;雙倍總線帶寬;全新的高性能擴展機箱有多達34個擴展插槽。

Jupiter杰顯通Fusion 940、Fusion 960、Fusion 980系列顯示墻控制器已經風行業界多年。其中Fusion 960顯示墻控制器更是一款性能高而且具有良好可靠性的拼接控制器,其最適合要求成本經濟且節省空間的控制室項目。2007年出杰顯通推出了Fusion 960的升級版本Fusion 964,包括:主板功能增強、全新高性能的擴展機箱、內存和硬盤的升級。
Fusion 964是Jupiter公司2006年新推出的一款高端產品,是Fusion 960的增強型版本,Fusion 964是全球第一臺使用PCI-E總線架構的多屏顯示控制器,用戶可以選擇Windows XP 專業版或LINUX作為控制器的操作系統。 Fusion 964與Fusion 960相比,支持的輸出數量均為32路,但是F964對RGB的支持卻可以達到驚人的40路,另外單機箱14個插槽也非一般控制器所能企及。

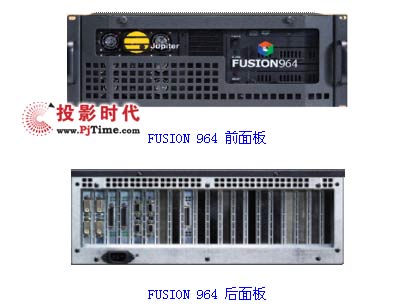

Fusion964硬件介紹
強大的CPU性能
Fusion 964的雙Intel Xeon處理器速度為3.2GHz,前端總線速率為800MHz,每槽可配一個標準1GB DDR2內存,內置兩個千兆以太網卡。憑借最多可高達3G的內存和相當于4個處理器的超線程技術,Fusion 964能輕松處理最苛刻的命令和控制的應用。
獨特的PCI-E總線架構
利用下一代PCI總線體系標準PCI-Express,新的Fusion 964的有效系統帶寬比第一代的Fusion 960高兩倍,達到1GB/s,為一般競爭對手的8倍。
單機箱14個插槽
Fusion964的機箱設計非常緊湊,4U單機箱插槽數量達到14個,這使得大部分配置的項目僅使用一個Fusion964的機箱即可滿足要求,使用方便,又可以節約費用。
獨立的視頻總線
當輸入信號在單路顯示單元中顯示時,由獨立視頻總線處理,不需要經過系統總線,處理效率高。
每顯示通道達32M顯存
Jupiter公司與世界圖形顯示芯片的強者ATI公司有著緊密的合作關系。在Fusion 964 系統中,采用了ATI 公司的移動式7500 圖形處理芯片。這種芯片具有強大的圖形再現和圖像處理能力,每片芯片具有32M內置顯存和高達225MHz的核心時鐘頻率,因而使得Fusion 964 的輸出具有高達每通道2048X1536(模擬)或1600X1200(數字)的分辨率。
自定義輸出像素
輸出分辨率可任意自行定義,如1400×1050。
40路RGB處理能力
Fusion 964可選多達40個模擬RGB輸入疊加到顯示墻上,依靠下一代的PCI-E總線的使用,RGB信號源的刷新率接近于實時并且可以保持多個大比例的窗口的高幀頻。
RGB處理能力是Jupiter公司的核心技術之一,輸出畫面流暢且窗口可無限放大,這是由總線速度、Jupiter公司自行設計的RGB芯片、板卡以及采用的后端縮放技術決定的。后端縮放技術是高端處理器才會采用的縮放技術,其原理是將RGB窗口的縮放處理直接交由圖形輸出卡處理,而非將放大后RGB信號經由總線傳輸給圖形輸出卡,這樣做的結果避免了放大后的RGB信號占用有限的總線帶寬,從而造成系統速度低下甚至崩潰。
176路視頻處理能力
借助Jupiter獨有的Octal卡,Fusion 964的視頻處理數量可達176路,這些視頻窗口在大屏幕上可同時顯示、共屏及任意拖放。

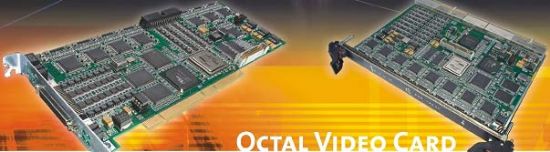

Octal視頻卡(每卡含8個視頻解碼器)
160路MPEG處理能力
Jupiter的視頻流系統為用戶提供以硬件為基礎的解決方案。Fusion 964最多能夠在一個單一顯示墻上解碼和顯示160路MPEG- 1/2/4數字壓縮視頻流。視頻流系統處理的MPEG視頻能夠由多種傳輸方式和編碼方式混合組成,或者是單播、或者是多播,甚至或者是文件方式。 在文件播放期間,操作人員可以進行標準的傳輸控制,包括終止、暫停、播放、快進和倒轉。循環文件可進行重放。
Fusion 964需以添加若干臺外接的視頻流服務器的方式進行處理。外接的視頻流服務器通過專用的Octal視頻卡跟Fusion964顯示墻控制器相連接。Fusion964最多支持10個外接視頻流服務器。
Jupiter Fusion視頻流服務器(每服務器可處理16路MPEG信號)
無數量限制的共屏能力
Jupiter在單路顯示單元中可顯示任意多路輸入信號窗口,包括視頻信號、RGB信號以及本地和網絡應用窗口,這一數量沒有限制。
信號窗口可任何拖放、放大、縮小、跨屏甚至全屏顯示
Fusion964硬件指標如下表
機箱 | |
電源 |
三個冗余的 700 瓦電源 - 可熱交換 |
空氣過濾器 |
用戶可更換 |
驅動器支架 |
裝在樹脂玻璃門后 |
主板 | |
處理器 |
Dual Intel Xeon(3.2GHz) |
系統內存 |
標準配置 1GB DDR2 SDRAM,最大配置 3GB |
外形因素 |
ATX |
擴充插槽 |
14 個 PCI 插槽(64bits@66MHz),使用擴充機箱最多42個 |
磁盤存儲器 | |
硬盤驅動器 |
標準單個可拆卸SATA150 80GB硬盤 |
可選的第二個可拆卸80GB磁盤 | |
可選配置兩個SATA150硬盤作一個RAID 1陣列 | |
可選36GB 15K RPM SCSI UW320 SCA-2熱插拔硬盤 | |
可選第二和第三36GB 15K RPM SCSI UW320 SCA-2熱插拔硬盤 | |
可選配置3個SCA-2硬盤作RAID5陣列 | |
光存儲器 |
Combo drive, 24x10x24x8 DVD/CDRW |
圖形顯示功能 | |
圖形存儲器 |
每個顯示通道 32 MB SGRAM |
輸出數量 |
2 到 32 個 |
顯示墻配置 |
任何矩形陣列 |
分辨率 |
每個輸出通道 640x480 到 1600x1200 像素 |
色彩深度 |
每像素16位或32位 |
指示器 |
硬件指示器,64×64像素 |
輸出信號 |
DVI-I 連接器(適合模擬和數字、包括DVI-I至HD15適配器) |
視頻輸入 | |
輸入 |
16 個合成BNC 和 8個S-Video微型DIN;可選Octal視頻模塊,最多可同時輸入和顯示112路視頻信號 |
輸入格式 |
NTSC、PAL 或 SECAM(也許混合) |
縮放和顯示 |
窗口大小最大可達10240 x 7860像素,每個顯示通道有多個視頻窗口 |
捕捉格式 |
640×480(NTSC),768×575(PAL/SECAM) |
RGB 輸入 | |
輸入 |
可選的2至40個 HD15 |
格式 |
具有任何同步類型(合成、單獨、綠色同步)的RGB |
像素速率 |
高達 160 MHz 的像素鐘 |
像素格式 |
樣片、顯示16 bpp或24 bpp |
縮放和顯示 |
窗口大小最大可達16K*16K像素,每個顯示通道多個RGB窗口 |
網絡接口 | |
以太網 |
標準的集成雙10/100/1000Mbps以太網,RJ45端口 |
雙通道卡 |
可選10/100/1000Mbps(千兆位/1000BaseT)網卡,RJ45端口 |
輸入設備 | |
鍵盤 |
104 鍵 |
鼠標 |
3 鍵帶輪,光電或機械,PS/2 |
輸出 | |
USB |
4 個端口 |
音頻 |
AC97 解碼器,波表合成,麥克風接入,輸入線,輸出線 |
觸摸屏支持 | |
觸摸屏支持 |
內置 AMX 或 Crestron 支持 |
機架固定的機箱 | |
H x W x D |
7"x 19" x 27"D |
重量 |
25 Kg |
裝載重量 |
34Kg |
操作環境 | |
溫度 |
0-40 攝氏度(32-104華氏度) |
濕度 |
10-90% 無冷凝 |
海拔高度 |
10,000 英尺(3048.0米)以下 |
電氣要求 - 機箱 | |
輸入電壓 |
110-240V交流電,自動調節電源 |
行頻 |
50-60 赫茲 |
耗電量 |
標準/最大 2100 瓦 |
符合的標準 | |
美國 |
UL 60950 所列,FCC A 級 |
加拿大 |
cUL C22.2 編號 60950 |
國際 |
符合CE 標記,CB 證書和標記(所有成員國) IEC 60950 compliant |
軟件支持 | |
操作系統 |
中文Windows XP專業版/可選Linux操作系統 |
視頻和 RGB |
內裝 ControlPoint 軟件 |
遠程訪問 |
ControlPointClint,GalileoConnect-觸摸屏支持,RemoteCursor - 通過局域網連接的遠程鍵盤和鼠標 |
