融合霸主 偉景行FreeMedia多通道數字媒體播放機
隨著國內經濟的快速發展，各種資訊的快速增長，使得各個企業、團體所要觀看、監控的信息量越來越多，迫切的要求終端顯示系統朝著大型化、高清晰化發展。而大屏幕顯示系統具有大畫面，高分辨率的特點，可為用戶提供的信息含量大，受到公安、交通、電力、軍事、水利等眾多行業與部門的歡迎，并且發展勢頭非常迅猛；據統計2007年，大屏幕行業增長速度超過30%。
2007年大屏幕拼接領域技術取得了飛速發展，拼接縫隙越來越小，邊緣融合無縫拼接技術等到了快速發展，DLP背投拼接繼續唱主角，投影機雙燈系統受歡迎，投影單元分辨率向高分辨率寬屏發展，LCOS背投拼接開始嶄露頭角，等離子和LCD平板拼接技術開始受到廣泛關注......
2007年對于大屏幕拼接行業無疑是成功的一年。從產品到行業、從技術革新到成功案例總會有許多東西值得回味，更值得載入大屏幕視聽行業的史冊。為了紀念那些里程碑式的技術創造，為了更好的拓展那些給予行業發展新的生命力的優秀產品市場，我們評選出2007-2008年度10大大屏幕拼接明星產品。
融合霸主 偉景行FreeMedia多通道數字媒體播放機
主要技術特色：內置邊緣融合和幾何校正功能；多通道播放的內容同步；支持自定義曲面形式；支持1080*1920高清數字媒體播放；支持網絡遠程管理
偉景行FreeMedia是內置邊緣融合和幾何校正功能的多通道數字播放機。它能在媒體播放時利用偉景行獨有的EdgeGenTM專利技術，同時完成邊緣融合和幾何校正的工作，而且所有工作都在數字狀態下完成，無需進行數模轉換。因此，FreeMedia的視頻播放有更好的畫質和更完美的拼接效果。
值得一提的是，偉景行FreeMedia系列數字媒體多功能播放機能夠支持AVI、Mpeg、1080i高清等通用視頻文件的實時播放，無需事先預處理，而且更能夠實時播放傳統處理器無法播放的DVD視頻節目，不但節省內容制作成本，而且極大地擴展了播放的片源范圍和設備利用效率。
集媒體播放、邊緣融合等環節于一體
該系統集成了媒體播放、邊緣處理、邊緣融合和幾何糾正等多個環節于一體，無需額外購買媒體播放和同步設備。而且，由于播放和同步功能同步處理，信號播放可做到無延遲。
內容無需處理、實時播放
偉景行獨有的EdgeGenTM技術能夠實時處理輸入信號，無需事先預處理。像多媒體演示軟件、三維動畫、DVD視頻光盤等播放內容都可以直接使用多通道無縫拼接投影系統獲得更好的視覺感受。這使得多通道播放內容的制作和更新非常方便。
SameFrame 多通道精確同步技術
多通道無縫拼接不僅需要融合和校正，還需要讓多通道播放的內容同步，這樣才不會出現畫面撕裂現象，SameFrame技術使FreeMedia系列多通道數字媒體播放系統得到精準的同步視覺效果。
多媒體文件的實時運行和顯示（部分型號）
由于擁有專利的FreeDeskTM技術，系統能夠支持多媒體交互程序在大屏幕上運行。
支持畫中畫功能（部分型號）
部分型號的產品能夠支持一路RGB電腦信號輸入，實現畫中畫功能，進一步提高系統的使用效率和價值。
支持任意曲面
不僅支持平幕、環幕等常規的多通道大屏幕，而且更能提供球幕、錐形幕、管狀幕等各種異型無縫顯示系統的解決方案，并且在國內首先支持陣列拼接。投影拼接方式靈活多樣，應用范圍廣闊。
控制方式靈活多樣
基于網絡控制，支持本地監控操作，支持任意主機監控操作，甚至支持遠程網絡監控操作。監控方式靈活方便。
方便施工，能適應復雜的施工環境
偉景行獨有的校正技術可校正在施工中造成的投影機吊裝偏移，傾斜等特殊情況，亦可校正投影機的偏色，為原本復雜的吊裝施工環境創造捷徑，降低客戶成本。
技術規格：
支持邊緣融合
支持幾何校正
支持自定義曲面形式
支持多通道媒體文件同步播放
支持同屏多窗口文件播放（1-8個窗口）
支持多種數字媒體文件播放
支持1080*1920高清數字媒體播放
支持DVD播放功能
支持大于2048*2048的媒體文件播放（部分型號）
支持播放多媒體交互程序（部分型號）
支持立體聲（2.0）/5.1聲道（部分型號）音頻輸出
支持Windows自由桌面功能（部分型號）
投影輸出接口：DVI/VGA
每通道投影輸出分辨率：1024*768
1400*1050（部分型號）
可校正投影儀顏色一致性
支持網絡遠程管理
支持串口控制投影機開關
設備使用溫度范圍：20℃－26℃（最佳工作狀態）
設備使用相對濕度：40%-70%
輸入電源要求：210-225V交流電
額定輸入頻率：50-60赫茲
UPS電源：建議配套主機使用
邊緣融合強機 大華 DH-DS2000系列圖形圖像工作站
大華 DH-DS2000系列圖形圖像工作站采用的邊緣融合技術為國際最新研究成果：基于計算機視覺的自動反饋標準系統及分布式并行處理技術。該技術是通過把兩個或者兩個以上的多個投影畫面進行實時無縫融合，組成一個“虛擬投影機”。通過這一“虛擬投影機”可以播放完整的圖像畫面；而這樣的虛擬組合投影機，比普通的標準投影系統具備更大的顯示尺寸、更寬的視野、更多的顯示內容、更高的顯示分辨率以及更具沖擊力和沉浸感的視覺效果。
大華 DH-DS2000系列圖形圖像工作站
基于計算機視覺的自動反饋標準系統的邊緣融合技術是利用高分辨率、高保真度照相機攝取大屏幕上的投影圖像，通過高速分布式計算機系統，對多個投影機參數及其畫面進行實時的矯正（包括：亮度、對比度，γ曲線，幾何失真等等），自動消除投影重疊區、自動拼接投影圖像。在采用大華邊緣融合技術得到的邏輯大屏幕上不存在物理拼縫和光學拼縫，系統顯示屏上的圖像、圖形和文字不存在任何缺省和錯位。

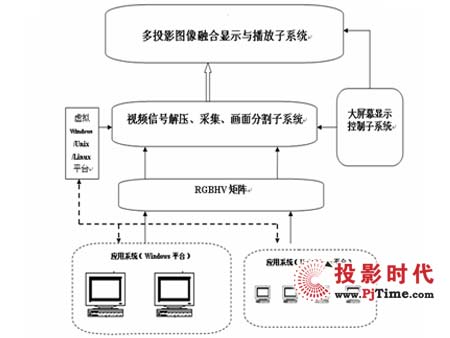

基于計算機視覺技術對多投影畫面進行自動同步融合顯示原理圖如下所示。
大華DH-DS2000系列圖形圖像工作站由視頻信號解壓、采集、畫面分割子系統、多投影圖像融合顯示與播放子系統、大屏幕顯示控制子系統三部分組成。
“視頻信號解壓、采集、畫面分割子系統”可以接收來自現場監控系統的視頻信號、地理信息系統矢量地圖、高分辨率數碼照片，以及高清電視、DVD影視信號等；然后進行實時視頻解壓、采集和畫面分割；最后把處理的結果傳輸到“多投影圖像融合顯示與播放子系統”。
“多投影圖像融合顯示與播放子系統”接受來自“視頻信號解壓、采集、畫面分割子系統”的信息，進行實時的圖像畫面融合：對多投影圖像實時進行圖像的幾何、亮度與色彩的矯正。
“大屏幕顯示控制子系統”實現了對大屏幕進行顯示區域的分割與控制。通過該子系統可以為不同的應用程序設置不同的顯示工作區；對顯示工作區進行動態管理：分配、回收、沖突仲裁；投影機電源的控制管理（實現投影機系統的冗余）和故障報警等。
另外，本系統還具有進行實時音頻信號的解壓與播放的功能。
應用廣泛 睿聯嘉業 3D環幕儀（多通道處理器）
應用廣泛 睿聯嘉業 3D環幕儀（多通道處理器）
應用：網吧大屏幕游戲、股票期貨等金融行情大屏幕顯示、專業設計行業、指揮控制系統、公共廣告信息系統等。
技術特色：簡單的硬件連接就可以實現3臺顯示器組成環型大屏顯示，電腦通過3D環幕儀可以把原來的單屏分辨率變成原來的3倍，實現最高3840×1024的高分辨率顯示，采用了底部固定防盜設計，并且采取了全方位的空氣動力學散熱設計和使用高性能風扇雙重散熱設計，更加適應網吧的惡劣使用環境。
北京睿聯嘉業科技有限公司主要從事圖形多屏顯示方案以及多通道投影融合視頻的研發和市場推廣業務。公司核心業務有三屏顯示方案、別墅3D電影設備、邊緣融合、大屏拼接和網吧增值服務系統，并有著豐富的增值經驗和專業的技術隊伍。
北京睿聯嘉業科技有限公司（01088553466）生產的3D環幕儀（在投影行業大家業親切的把它叫做多通道處理器）是一款外置的自身帶有3D圖像處理功能的圖形處理器，電腦通過3D環幕儀可以把原來的單屏分辨率變成原來的3倍，實現最高3840×1024的高分辨率顯示，這要比目前的高清投影機所支持的1920×1080分辨率要高出去不少。
3D環幕儀輸出的三通道信號可以完全的拼成一個整體，即使算上投影機在拼接時候的物理差距，拼接的信號中間只有僅僅幾毫米的縫隙，這一點點不足也足以被三屏投影的恢弘氣勢所遮蓋。3D投影技術可以通過萬元級別的投資實現相當于幾十萬元的投資做全融合的效果，可謂性價比相當之高。
“3D環幕儀Ⅱ代”采用了底部固定防盜設計，并且采取了全方位的空氣動力學散熱設計和使用高性能風扇雙重散熱設計，更加適應網吧的惡劣使用環境；另外，其全新的內部顯示系統優化設計讓“3D環幕儀Ⅱ代”工作速度更快、更穩定。
目前，3D環幕儀已經成功的通過行業領域的專業測試并應用于社會生產生活的各個部門。針對網吧客戶，“3D環幕儀”可以用來打3屏游戲，目前支持的3屏游戲有200款左右；針對設計行業，3D環幕儀可以通過設置，實現3個屏幕同時顯示不同窗口，讓設計圖，結構圖，效果圖同時呈現在設計者的面前。在工程施工設計，軟件設計，圖像視頻設計與開發部門同樣都在用環幕儀；在金融領域，環幕儀的應用范圍更大，大到微軟總部，證券公司，小到個人上網，公司辦公，環幕儀都可以發揮它的高效特色。
主要應用案例：
大眾寵愛 慧聯HL大屏幕圖像處理器、拼接器
技術特色：純硬件的拼接融合處理器，能保證很高的邊緣融合拼接效果。獨特的嵌入式結構設計，可接受各種信號源輸入，可完成多達32×32（1024屏）的幾何圖形接拼。開放式結構設計，升級擴展靈活。
慧聯大屏幕無縫融合處理器是純硬件的拼接融合處理器，處理器中所有的硬件都是有國家CCC認證的產品，整個處理器經過該公司嚴格的7天24小時的連續工作測試，并可在處理器中內置設備管理系統軟件（選配），以監控整個系統的工作狀態。
邊緣融合拼接系統中融合帶生成、融合消影（通過投影機自身的融合消影功能實現）和RGB/VIDEO采集開窗口的主要功能都是由處理器的硬件部件來完成，由于采用了全硬件處理，所以能保證很高的邊緣融合拼接效果，而且非常容易掌握和操作，只要是會操作使用投影機的人經過短時間培訓，通常在十分鐘內就能完成上述的功能操作。
慧聯電子HL圖像拼接器采用獨特的嵌入式結構設計，可接受各種信號源輸入，如：激光影碟、VCD、DVD、錄像機、攝像機、衛星電視、高清電視、筆記本、計算機、硬盤錄像機等。并且可以支持1-16路不同的視頻源，不同的RGB信號可同時顯示在不同的屏幕上，使用者可選擇任一組視頻RGB信號放大至原來的N倍(最大16x16)。
邊緣融合（無斷裂帶、無其他光影影響）
易擴展性
采用開放式結構設計，基于標準工業計算機結構，便于系統軟、硬件升級， 擴展性能非常靈活。其處理器為 Intel Dual Xeon 系列，內存可擴展為 8GB，具有強大的擴充能力。標準MediaMaster大屏幕無縫融合處理器最多支持平面4個通道的投影機邊緣拼接融合系統（1×2、1×3、1×4和2×2），通過處理器硬件的升級和擴展，理論上可以做到M×N通道的邊緣拼接融合，RGB/VIDEO采集也可以由2路RGB或8路VIDEO擴展到64（理論最大值）路RGB或128（理論最大值）路VIDEO同時顯示在一幅經過無縫拼接融合處理的大屏幕畫面上。
靈活的控制功能
支持遠程控制： 支持本地控制和遠程控制。提供網絡訪問和遠程控制功能，任何與MediaMaster大屏幕無縫融合處理器聯網的計算機都可以通過網絡傳輸指令作為遠程控制臺或控制 PC 使用，利用它的鍵盤和鼠標就能夠對投影墻進行實時遠程控制，大大增強了系統控制的靈活性 ；
優先級控制和權限控制： 系統提供完善的優先級和權限控制功能，對于不同級別的操作員，可以定義不同的操作權限。
新的內置圖像處理卡功能更強大。
采用一體化集成設計，無需增加任何投資，即可實現多路信號（RGB和視頻）的單屏顯示、幾何拼接顯示和全屏顯示。
內置自動掃描交換功能，可支持UXGA（1600×1200）的高分辨率顯示�？赏瓿啥噙_32×32（1024屏）的幾何圖形接拼。
老機換新心 Jupiter Fusion 964顯示墻控制器
老機換新心 Jupiter Fusion 960顯示墻控制器
應用：網絡操作中心（NOC）、公用設施控制中心、智能交通管理中心、流程控制、民用和軍事監控、呼叫中心、財務管理控制室、會議室和視頻會議室等。最適合要求成本經濟且節省空間的控制室項目。
技術特色：全球第一臺使用PCI-E總線架構的多屏顯示控制器，性能高而且具有良好可靠性，雙Intel Xeon CPU處理器速度高達3.2 GHz；雙倍總線帶寬；全新的高性能擴展機箱有多達34個擴展插槽。
Jupiter杰顯通Fusion 940、Fusion 960、Fusion 980系列顯示墻控制器已經風行業界多年。其中Fusion 960顯示墻控制器更是一款性能高而且具有良好可靠性的拼接控制器，其最適合要求成本經濟且節省空間的控制室項目。2007年出杰顯通推出了Fusion 960的升級版本Fusion 964，包括：主板功能增強、全新高性能的擴展機箱、內存和硬盤的升級。
Fusion 964是Jupiter公司2006年新推出的一款高端產品，是Fusion 960的增強型版本，Fusion 964是全球第一臺使用PCI-E總線架構的多屏顯示控制器，用戶可以選擇Windows XP 專業版或LINUX作為控制器的操作系統。 Fusion 964與Fusion 960相比，支持的輸出數量均為32路，但是F964對RGB的支持卻可以達到驚人的40路，另外單機箱14個插槽也非一般控制器所能企及。
Fusion964硬件介紹
強大的CPU性能
Fusion 964的雙Intel Xeon處理器速度為3.2GHz，前端總線速率為800MHz，每槽可配一個標準1GB DDR2內存，內置兩個千兆以太網卡。憑借最多可高達3G的內存和相當于4個處理器的超線程技術，Fusion 964能輕松處理最苛刻的命令和控制的應用。
獨特的PCI-E總線架構
利用下一代PCI總線體系標準PCI-Express，新的Fusion 964的有效系統帶寬比第一代的Fusion 960高兩倍，達到1GB/s，為一般競爭對手的8倍。
單機箱14個插槽
Fusion964的機箱設計非常緊湊，4U單機箱插槽數量達到14個，這使得大部分配置的項目僅使用一個Fusion964的機箱即可滿足要求，使用方便，又可以節約費用。
獨立的視頻總線
當輸入信號在單路顯示單元中顯示時，由獨立視頻總線處理，不需要經過系統總線，處理效率高。
每顯示通道達32M顯存
Jupiter公司與世界圖形顯示芯片的強者ATI公司有著緊密的合作關系。在Fusion 964 系統中，采用了ATI 公司的移動式7500 圖形處理芯片。這種芯片具有強大的圖形再現和圖像處理能力，每片芯片具有32M內置顯存和高達225MHz的核心時鐘頻率，因而使得Fusion 964 的輸出具有高達每通道2048X1536（模擬）或1600X1200（數字）的分辨率。
自定義輸出像素
輸出分辨率可任意自行定義，如1400×1050。
40路RGB處理能力
Fusion 964可選多達40個模擬RGB輸入疊加到顯示墻上，依靠下一代的PCI-E總線的使用，RGB信號源的刷新率接近于實時并且可以保持多個大比例的窗口的高幀頻。
RGB處理能力是Jupiter公司的核心技術之一，輸出畫面流暢且窗口可無限放大，這是由總線速度、Jupiter公司自行設計的RGB芯片、板卡以及采用的后端縮放技術決定的。后端縮放技術是高端處理器才會采用的縮放技術，其原理是將RGB窗口的縮放處理直接交由圖形輸出卡處理，而非將放大后RGB信號經由總線傳輸給圖形輸出卡，這樣做的結果避免了放大后的RGB信號占用有限的總線帶寬，從而造成系統速度低下甚至崩潰。
176路視頻處理能力
借助Jupiter獨有的Octal卡，Fusion 964的視頻處理數量可達176路，這些視頻窗口在大屏幕上可同時顯示、共屏及任意拖放。
Octal視頻卡（每卡含8個視頻解碼器）
160路MPEG處理能力
Jupiter的視頻流系統為用戶提供以硬件為基礎的解決方案。Fusion 964最多能夠在一個單一顯示墻上解碼和顯示160路MPEG- 1/2/4數字壓縮視頻流。視頻流系統處理的MPEG視頻能夠由多種傳輸方式和編碼方式混合組成，或者是單播、或者是多播，甚至或者是文件方式。 在文件播放期間，操作人員可以進行標準的傳輸控制，包括終止、暫停、播放、快進和倒轉。循環文件可進行重放。
Fusion 964需以添加若干臺外接的視頻流服務器的方式進行處理。外接的視頻流服務器通過專用的Octal視頻卡跟Fusion964顯示墻控制器相連接。Fusion964最多支持10個外接視頻流服務器。
Jupiter Fusion視頻流服務器（每服務器可處理16路MPEG信號）
無數量限制的共屏能力
Jupiter在單路顯示單元中可顯示任意多路輸入信號窗口，包括視頻信號、RGB信號以及本地和網絡應用窗口，這一數量沒有限制。
信號窗口可任何拖放、放大、縮小、跨屏甚至全屏顯示
Fusion964硬件指標如下表
|
機箱 | |
|
電源 |
三個冗余的 700 瓦電源 - 可熱交換 |
|
空氣過濾器 |
用戶可更換 |
|
驅動器支架 |
裝在樹脂玻璃門后 |
|
主板 | |
|
處理器 |
Dual Intel Xeon（3.2GHz） |
|
系統內存 |
標準配置 1GB DDR2 SDRAM，最大配置 3GB |
|
外形因素 |
ATX |
|
擴充插槽 |
14 個 PCI 插槽（64bits@66MHz),使用擴充機箱最多42個 |
|
磁盤存儲器 | |
|
硬盤驅動器 |
標準單個可拆卸SATA150 80GB硬盤 |
|
可選的第二個可拆卸80GB磁盤 | |
|
可選配置兩個SATA150硬盤作一個RAID 1陣列 | |
|
可選36GB 15K RPM SCSI UW320 SCA-2熱插拔硬盤 | |
|
可選第二和第三36GB 15K RPM SCSI UW320 SCA-2熱插拔硬盤 | |
|
可選配置3個SCA-2硬盤作RAID5陣列 | |
|
光存儲器 |
Combo drive, 24x10x24x8 DVD/CDRW |
|
圖形顯示功能 | |
|
圖形存儲器 |
每個顯示通道 32 MB SGRAM |
|
輸出數量 |
2 到 32 個 |
|
顯示墻配置 |
任何矩形陣列 |
|
分辨率 |
每個輸出通道 640x480 到 1600x1200 像素 |
|
色彩深度 |
每像素16位或32位 |
|
指示器 |
硬件指示器，64×64像素 |
|
輸出信號 |
DVI-I 連接器（適合模擬和數字、包括DVI-I至HD15適配器） |
|
視頻輸入 | |
|
輸入 |
16 個合成BNC 和 8個S-Video微型DIN；可選Octal視頻模塊，最多可同時輸入和顯示112路視頻信號 |
|
輸入格式 |
NTSC、PAL 或 SECAM（也許混合） |
|
縮放和顯示 |
窗口大小最大可達10240 x 7860像素，每個顯示通道有多個視頻窗口 |
|
捕捉格式 |
640×480（NTSC），768×575（PAL/SECAM) |
|
RGB 輸入 | |
|
輸入 |
可選的2至40個 HD15 |
|
格式 |
具有任何同步類型（合成、單獨、綠色同步）的RGB |
|
像素速率 |
高達 160 MHz 的像素鐘 |
|
像素格式 |
樣片、顯示16 bpp或24 bpp |
|
縮放和顯示 |
窗口大小最大可達16K*16K像素，每個顯示通道多個RGB窗口 |
|
網絡接口 | |
|
以太網 |
標準的集成雙10/100/1000Mbps以太網,RJ45端口 |
|
雙通道卡 |
可選10/100/1000Mbps(千兆位/1000BaseT）網卡，RJ45端口 |
|
輸入設備 | |
|
鍵盤 |
104 鍵 |
|
鼠標 |
3 鍵帶輪，光電或機械，PS/2 |
|
輸出 | |
|
USB |
4 個端口 |
|
音頻 |
AC97 解碼器，波表合成，麥克風接入，輸入線，輸出線 |
|
觸摸屏支持 | |
|
觸摸屏支持 |
內置 AMX 或 Crestron 支持 |
|
機架固定的機箱 | |
|
H x W x D |
7"x 19" x 27"D |
|
重量 |
25 Kg |
|
裝載重量 |
34Kg |
|
操作環境 | |
|
溫度 |
0-40 攝氏度(32-104華氏度) |
|
濕度 |
10-90% 無冷凝 |
|
海拔高度 |
10,000 英尺(3048.0米)以下 |
|
電氣要求 － 機箱 | |
|
輸入電壓 |
110-240V交流電，自動調節電源 |
|
行頻 |
50-60 赫茲 |
|
耗電量 |
標準/最大 2100 瓦 |
|
符合的標準 | |
|
美國 |
UL 60950 所列，FCC A 級 |
|
加拿大 |
cUL C22.2 編號 60950 |
|
國際 |
符合CE 標記,CB 證書和標記（所有成員國） IEC 60950 compliant |
|
軟件支持 | |
|
操作系統 |
中文Windows XP專業版/可選Linux操作系統 |
|
視頻和 RGB |
內裝 ControlPoint 軟件 |
|
遠程訪問 |
ControlPointClint，GalileoConnect－觸摸屏支持，RemoteCursor - 通過局域網連接的遠程鍵盤和鼠標 |
前途無量 博睿聯創 Brillview-LCD液晶拼接幕墻
應用：Brillview-LCD 液晶拼接顯示幕墻可適用于眾多場合，如：大型演示中心、商場超市、會議室、金融管理、鐵路 / 地鐵、大型體育場所、港口碼頭、交通管理、指揮中心、控制中心、大型廣場等場合。
特色：全新的大屏幕拼接方式，國內首家液晶拼接幕墻，其可以無限地拼接；高清晰度、高亮度、高色域；超薄窄邊設計、先進的屏幕自動調整功能；穩定運行壽命超長，維護成本低
Brillview-LCD 液晶拼接顯示幕墻是專為工程應用設計的專業化終端顯示設備，它以 DID 液晶顯示屏為基本顯示單元，集最新的液晶顯示技術和博睿特有的純硬件高速實時拼接控制技術于一身，所有的輸入信號可以自由的顯示在顯示墻窗口中，全面支持圖像的跨屏、漫游、畫中畫、疊加、縮放等高端顯示功能�？刂破鳛轱@示屏量身定做，專機專用，能最大限度的發揮顯示單元的效能。
博睿聯創 Brillview-LCD 液晶拼接顯示系統是以純硬件構架，不使用電腦處理畫面，不基于 Windows 操作系統運行， 而是一個專業的圖像顯示系統。作為純硬件系統， Brillview-LCD 能夠長時間穩定工作，基本不需要設備維護。
Brillview-LCD 液晶顯示系統為以 DID 液晶顯示屏位顯示單元。 DID 液晶為專業液晶顯示屏，一般 PC 液晶亮度為 500cd/m2 ， DID 液晶亮度為 800/m2 。DID液晶的對比度可以達到 1000 ： 1 或者 1500 ：1 是普通PC液晶的兩倍，是一般背投的三倍。DID液晶的視角一般大于 170 度。
Brillview-LCD 液晶拼接顯示系統以硬件拼接為基礎，能夠顯示多個動態信號，做到圖像的單屏 6 分割、圖像的拉伸、跨屏、疊加、漫游， 用戶可以自由設定多個畫面的顯示效果，在一塊屏幕上可以顯示 6 個復合視頻畫面，極大豐富了顯示內容，能給用戶最大的自由設計空間，提供震撼的顯示效果。
高清晰度、高亮度、高色域
清晰度、亮度、色彩飽和度是液晶的三個重要性能指標，博睿拼接幕墻采用具有自主知識產權的數字信號處理技術和拼接處理引擎，結合最新技術的DID液晶屏，具有高清晰度、高亮度、高色域的特點。
超薄窄邊設計
液晶由于使用背光燈管作為發光源，其邊緣一般較寬，46英寸普通液晶屏其邊柜寬度超過30mm，如果用于拼接，那么拼接縫隙至少達60mm，影響視覺效果。博睿拼接幕墻采用DID液晶屏和博睿獨有的專利拼接技術，其獨特的窄邊設計，使其邊緣只有不到11mm，用于拼接不影響視覺效果。
任意選擇拼接方式，能適應各種使用場所
博睿LCD拼接幕墻，除了拼接數量任意選擇外（行(m) X 列(n)），屏的大小亦有多種選擇，滿足不同使用場所的需要。
可無限拼接
一般拼接幕墻由于技術限制，拼接臺數受限。博睿LCD拼接幕墻采用最新的嵌入式硬件拼接技術，拼接單元數理論上可以達到無限多單元。
強大的拼接顯示組合功能
博睿液晶拼接幕墻可以根據不同用戶、不同使用環境的要求進行個性化設計，可以選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫游、圖像疊加、圖像拉伸等功能。
先進的屏幕自動調整功能
針對液晶拼接幕墻使用的液晶單元中液晶屏及驅動電路可能出現的離散性問題，博睿的液晶拼接幕墻使用了自主研發的先進的幕墻系數（亮度、對比度、色度、白平衡）自動調校功能，從而保證了整幅拼接屏幕的色彩一致性和亮度的均勻性。
綠色環保健康
與傳統的背投式（包括CRT背投、LCD背投和DLP等）拼接幕墻相比，LCD液晶拼接幕墻發熱量小、無輻射、無閃爍、不傷眼、不含有害物質（如鉛、汞、鎘和六價鉻等），是新一代的環保健康拼接幕墻，在歐美一些發達國家， LCD拼接幕墻已取代傳統的背投式拼接幕墻成為主流。
穩定運行壽命超長，維護成本低
液晶顯示技術是目前最優異的平板顯示技術之一，尤其是博睿拼接幕墻使用的 DID 液晶屏，其燈管具有超過 50000 小時的使用壽命且長時間工作后圖像穩定沒任何變化。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低 。
美觀的外型設計
博睿的LCD拼接幕墻屏體厚度僅12cm(46寸)，可以選用立柜和壁掛兩種安裝方式，適應不同使用場所的應用要求。幕墻機柜采用全鋼結構，堅固牢靠；拼接屏掛入式安裝，簡單方便；再加上實木裝飾外面框，整體結構緊湊大方、節省空間。
技術參數
|
可視面積 |
46英寸 | |
|
屏幕寬高比 |
16 ：9 | |
|
亮度 |
700 cd/m2 | |
| 功耗 | 300w | |
| 顯示 | 1023mmX578mm | |
| 分辨率 | 1366x768 | |
| 對比度 | 1000:1 | |
| 尺寸 | 寬 1047mm 高 600mm 深 120mm | |
| 重量 | 15KG | |
| 色彩 | 16.7M | |
| 可視角 |
178°/ 178° | |
| 響應時間 | 8ms | |
| 點距(mm) | 0.7455(H) x 0.7455(V) | |
| 水平刷新率(kHz) | 30-70 kHz | |
| 垂直刷新率(Hz) | 50-85 | |
| 邊框 | 上 / 下 11mm 左 / 右 12mm | |
| 拼縫 | < 25mm | |
| 顏色 | 深灰色 / 黑色 | |
| 壽命 | 50000 小時 | |
| 安裝方式 | 壁掛 , 立柜 |

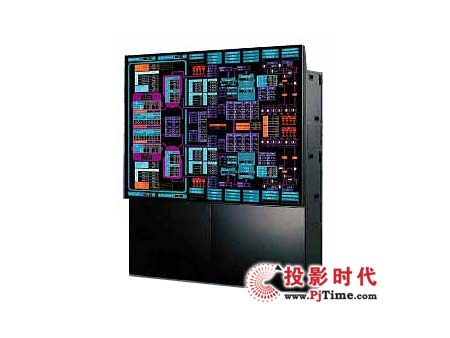

穩重可信 三菱XVW50LP系列自動燈泡更換背投顯示單元
技術特色：快速燈泡更換功能、智能燈泡更換功能、亮度優化功能、兩種亮度模式。圖像清晰、無灼傷，壽命長的特點
在影像設備領域，特別是顯示設備方面，三菱電機是在全球的市場和技術上均很有影響力的公司。三菱DLP機芯憑借其過硬的產品品質和出色的色彩被很多DLP背投顯示墻整機生產廠商在其高端產品中采用，近兩年，三菱也開始自己生產背投顯示單元整機，并得到了快速發展，其中，XVW50LP系列自動燈泡更換背投顯示單元成為很多高端用戶的首選。
三菱XVW50LP系列背投顯示單元包括50英寸的VS-50XVW50LP、60英寸的VS-60XVW50LP、67英寸的VS-67XVW50LP三款型號。都采用一代DLP技術，以及新型電路，具有圖像清晰、無灼傷，壽命長的特點。另外，其深度僅有778mm，適用于要求無縫拼接的監控場合使用。
產品特點：
拼接功能可以實現多樣化系統配置 (縱向可拼兩層)
12比特數字伽瑪電路的運用使灰度在明亮區域和黑暗區域得到更光滑、更精確地還原，從而校正了半色調現象
將原來的10bit高頻脈沖電路提高至12bit更精細地表現色調無論在明區或在暗區、都能忠實地再現色彩。尤其值得注意的是在暗區，色彩表現能力得到了大幅的提高。
普通的DLP和LCD投影機只有8Bit灰度等級，即256個等級。但是VS-XV50投影機芯采用先進的12位灰度三維高頻脈沖電路，可以獲得 12Bit的灰度，達到了4096種，是普通投影機的16倍！這樣可以獲得更加平滑細膩的圖像效果，徹底消除數字化圖像特有的階梯過渡現象。
12°DMDTM 芯片和新型光學組件的運用實現了 1500:1高對比度
對比度達到空前的1500:1，整個顯示系統的畫面變得前所未有的清晰鮮明。眾所周知，對比度越高，顯示設備所顯示的畫面越接近人類肉眼所觀察到的自然界 的圖像，接近自然界的色彩范疇會使得觀察者的眼睛更不容易疲勞，高對比度的圖形設備可以在設備亮度相對較暗的情況下讓使用者分辨出更多的圖像細節，在一定 程度上可以減少使用者的眼部疲勞度。更適用于監控環境。
將“色彩擴展功能”加進“自然顏色矩陣”之后，新型自然顏色矩陣使顏色得到更好的還原，從而達到超凡品質的圖像
采用數字式背景光控制電路，提高了在背景燈光下的圖像對比度
目前的轉換方法存在著“文本模糊”或者“缺信息”的問題。新型的數字式轉換方法融合了目前方法的優點。
目前的顯示墻箱體需要使用6軸調整器在機械上來進行幾何線形調整。這款型號箱體不需要任何在機械上進行幾何線形調整。
作為一個多屏拼接顯示系統，它應該能夠連續地提供顏色、亮度非常均一的圖像。這種系統就需要采用色域控制電路來補償由各投影單元的離散性所造成各箱體之間的色調差異
改善動畫（DCDi+3DY/C）使用更高一級的流暢畫質再現動畫的「ＤＣＤｉ」。
三菱所裝載的ＤＣＤi方式可以在觀看動畫時消除出現的鋸齒線。這種方式是行業中唯一能夠以像素為單位的線條校正（角度;位置）方式，它可以針對錄像動畫中 每個像素根據每條有角度線條進行處理，創造出最理想的畫質，再現流暢、鮮明的高精細動畫。并且它裝載了３維Y/C分離電路，可以消除豎條紋花樣等斑點和色 彩沉淀現象。
快速燈泡更換功能
快速燈泡更換功能可最大程度地縮短燈泡故障時間，當燈泡發生故障不能照明時，備用燈泡會立即開始發光并移動至工作位。用戶在10秒鐘左右即可通過新更換的燈泡看到同周邊亮度均勻的圖像。
智能燈泡更換功能
當備用燈泡開始工作時，亮度和色彩通常與顯示墻中的其他箱體不匹配。配備智能燈泡更換功能后，使用新換燈泡的顯示墻箱體可自動將燈泡數據發送到其他箱體并與之交換數據，從而保持亮度和色彩平衡。
亮度優化功能
當備用燈泡開始工作時，顯示墻箱體可自動監測并將燈泡的亮度調整到最佳水平。
兩種亮度模式。
三菱顯示墻箱體設置兩種亮度模式，用戶可靈活地選擇最佳亮度模式，以適應箱體的實際運行環境和應用領域。在明亮模式下，用戶可獲得更大亮度，但卻會縮短燈泡壽命；在正常模式下，用戶可獲得一般亮度，但可延長燈泡壽命。
67英寸VS-67XVW50LP產品參數
| 技術 | 單芯片DLPTM(0.7英寸DMDTM單芯片) | |
| 默認分辨率 | XGA(1024*768像素) | |
| 屏幕 | 尺寸 | 50英寸(1359mm*1019.3mm) |
| 屏間間隙 | 1mm(典型)*1 | |
| 亮度 | 明亮模式:600cd/m2(典型) | |
| 正常模式:500cd/m2(典型) | ||
| 對比度系數 | 1500:1(典型) | |
| 顏色 | 再現 | 1670萬 |
| 燈系統 | 燈泡 | 超高壓水銀燈 |
| 燈泡平均壽命 | 6000小時(明亮模式)/10000小時(正常模式)*2 | |
| 輸入掃描頻率 | 水平:31.5kHz-64kHz;垂直:49Hz-61Hz | |
| 模擬RGB信號輸入 | RGB信號電平;0.7Vp-p正極/75 | |
| 同步:TTL電平(正極/負極) | ||
| 綠色同步 | ||
| 數字RGB信號輸入 | TMDS(DVI-D連接器) | |
| 控制信號輸入/輸出 | RS-232C:D-Sub9針 | |
| 三菱原裝控制鏈路:D-Sub9針2(輸入、輸出) | ||
| 遠端線控:F3.5插孔 | ||
| IR接收器 | ||
| 耗電量(100/240V) | 195/195W | |
| 電源 | AC 100-240V ±10%,50/60Hz ±1Hz | |
| 工作環境 | 溫度 | 10。C-35。C |
| 濕度 | 20-80%(無結露) | |
| 重量 | 91kg | |
引領潮流 展視 EXV DMVision H（高清）系列投影單元
引領潮流 展視EXV DMVision H（高清）系列投影單元
應用：交通指揮樞紐、公安局、監獄等安全部門；還有舞臺、廣播室、風景區等，對顯示效果和顯示的清晰度上有很高要求的控制室中。
技術特色：
目前市場上雖然以XGA標準型的產品應用的比較多，但是這些產品越來越同質化，產品的質量會不斷提高，總體價格會不斷的下降。因此，在市場的細分中，按照用戶行業進行細分，在一些要求比較高的控制室中，如：交通指揮樞紐、公安局、監獄等安全部門；還有舞臺、廣播室、風景區等，對顯示效果和顯示的清晰度上有很大的要求；按照產業發展的規律，從產品進行細分，在行業內，也有許多廠家選擇了高端產品成為公司的主要業務，譬如：巴可就是很典型的一個例子，各個公司選擇不同細分市場，也決定了公司在某一方面會有所側重，在有些公司會把整個市場做為他所服務的市場，就會采用一種全面發展。
深圳市展視科技有限公司也經過考慮了多方面的因素，投入了許多人力和財力開發了DMVision H 高清型產品，顯示清晰度為1400X1050，除了一些常用的功能如：自動白平衡、亮度補償技術，色域自動調整功能等，同時還采用了公司獨有的超薄技術，達到行業最薄，目前并在應用到了很多行業，如：成都某軍區、白云機場等，特別在一些預算特別的充足的單位中，高清是一種很好的選擇，能帶來杰出的顯示效果，但是產品價格現在還處于很高的階段，對于一些預算不足，可以選擇一套標準型的產品就能滿足現在的要求。
EXV DMVision H（高清）系列投影單元是展視科技最經典的系列之一，1400x1050高清拼接墻性能穩定可靠、畫面清新亮麗，在其工程應用等方面顯現出其無與倫比的圖像質量和顯示特性。EXV 1400x1050 SXGA+以其獨有的非凡氣質領先于國際市場。
展視EXV DMVision H 系列大屏幕投影顯示單元是專門針對超高清晰度的顯示要求所設計的產品。采用系統模塊化設計、光學調節技術將最新的信號處理、圖像處理、數字色彩控制等數字信號處理技術、機械系統設計、專利的屏幕技術、專業無縫的拼接技術相結合。當前大屏幕拼接墻顯示系統的整體發展趨勢是面向大屏（80寸/84寸/100 寸）高分辨率，高亮度發展以及模塊化的結構設計和先進的安裝工藝，使得大屏幕顯示系統具有無與倫比的圖像質量和顯示特性，領先于國際市場。
穩定可靠雙燈備份技術
快速燈泡更換功能可最大程度地縮短燈光燈泡故障時間。當燈泡發生故障不能照明時，備用燈泡會立即開始發光并移動至工作位。用戶在 10 秒鐘左右即可通過新更換的燈泡看到同周邊亮度均勻的圖像。
更高分辨率和更高的對比度
采用 TI 最新的 SXGA+ 芯片，物理分辨率達到 1400X1050。顯示單元采用最新一代的數字光處理全數字化設計，獲得業界領先的
顯示性能和空前的高亮度、高對比度、高清晰度。在色彩還原性、圖像均勻性方面都代表了世界最高水平。
單元數量少，維護成本低，可靠性更高
SXGA+ 芯片的 DLP 產品，采用了 TI 公司最新開發的 0.9 英寸 120 DDR DMD，其壽命可達到 10 萬小時以上。
能顯示更多的信息量
EXV DMVision H 系列大屏幕投影顯示單元采用超高物理分辨率的光學引擎，可以顯示細膩、精致的超高分辨率信號，如 GIS、GPS 矢量地圖，高分辨率航拍圖片，高分辨率電力 SCADA 圖形等。SXGA+ DMD 芯片把顯示分辨率提高到了一個更高的層次。
|
|
| 型號 | R50HU/R50HT |
R60HU/R60HT |
R62HU/R62HT |
R67HU/R67HT |
R84HU/R84HT | ||||
| V50HU/V50HT | V60HU/V60HT | V62HU/V62HT | V67HU/V67HT | V84HU/V84HT | |||||
| 分辨率： | SXGA+（1400x1050） | ||||||||
| 尺寸(MM)： | 1000X750 | 1200X900 | 1240x930 | 1360X1020 | 1700X1275 | ||||
| 厚度(MM)： | 標準型：580 超薄型：380 |
標準型：700 超薄型：480 |
標準型：720 超薄型：500 |
標準型：770 超薄型：510 |
標準型：970 超薄型：640 | ||||
| 機芯亮度： | 1800 流明 | ||||||||
| 亮度均勻性： | 大于95% | ||||||||
| 對比度： | 2000：1 (R系列) / 2200：1 (V系列) | ||||||||
| 光源： | UHP燈泡 | ||||||||
| 光源壽命： | 8000-10000小時 | ||||||||
| 屏幕類型： | 復合玻璃幕 | ||||||||
| 拼接縫： | 物理拼縫小于0.5mm，光學拼縫小于1.0mm | ||||||||
| 顯示色彩： | 支持256，64K，16M及真彩色等多種顏色模式 | ||||||||
| 信號接口： | 1路模擬RGB接口、1路視頻信號接口、1路DVI接口 | ||||||||
| 視頻接口： | 包括PAL，NTSC及SECAM在內的全制式信號 | ||||||||
| 控制信號輸入/輸出 | RS422A DB9針串接，RS232A | ||||||||
| 工作溫度： | 0℃ - 40℃（最佳工作溫度：18℃ - 26℃） | ||||||||
| 工作濕度： | 10% - 90%，無凝露 | ||||||||
| 單元功率： | 200W | ||||||||
| 總耗電量： | 約6000VA | ||||||||
| 工作電壓： | AC220V ± 5%/50Hz | ||||||||
| 平均無故障時間： | MTBF：大于30,000小時 | ||||||||
| 投影引擎整體壽命： | 大于100,000小時 | ||||||||
EXV 1400x1050 SXGA+高清晰系列拼接墻及其經典應用
1. 深圳電信 IDC 機房監控項目
華南地區規模最大、等級最高的單體數據中心 — 深圳電信 IDC 機房數據中心被譽為“企業信息資產的中心銀行”。是按照中國電信鉆石五星級標準建設的 IDC 數據中心，可以為互聯網企業、跨國公司、金融機構及政府機構提供國家級優質的服務。
作為深圳電信分公司 IDC 機房監控的終端顯示設備，EXV 采用高分辨率高清晰（1400x1050）、高亮度（雙燈系統）的大屏幕顯示系統。該系統穩定、質量佳、顯示效果好，成為整個數據中心項目建設中的重點。
2. 成都軍區某部 DLP 大屏幕拼接墻顯示系統項目
成都軍區某部 DLP 大屏幕拼接墻顯示系統項目是由 1*4 四塊高分辨率 1400x1050 高清晰的 DLP 大屏幕投影顯示單元，共兩套組成。此項目選用 4 臺 0.95 寸專業投影引擎為核心部件組成的高清晰 DLP 大屏幕投影顯示單元，并配置 SMV 大屏幕多屏拼接控制器系統、中央控制系統、音響系統和控制 PC 等相關設備組成。
3. 峨眉山某核電廠大屏幕高清晰拼接墻顯示系統項目
峨眉山某核電廠大屏幕高清數字顯示系統項目由EXV展視科技承建，該項目由1*2 84” 1400x1050 SXGA+高清晰大屏幕投影顯示單元拼接而成，配備SMV大屏幕拼接控制器等配套設備。
4. 廣州白云機場大屏幕拼接顯示系統項目
廣州白云機場大屏幕顯示系統項目面向全社會公開招標，經過一輪的競標，EXV展視科技憑借著領先的技術、優質的服務最終順利中標廣州白云機場大屏幕拼接墻項目。
EXV展視科技的高清晰數字大屏幕顯示系統均達到各項指標，成功被廣州白云機場采用，該項目采用5*2 50”高清顯示單元拼接而成，分辨率為1400x1050，顯示畫面清晰亮麗，為白云機場的安全運營保駕護航！
多項創新 威創Visionpro C2系列DLP背投顯示單元
技術特色：率先將極致色彩（BrilliantColor）引入DLP背投拼接單元，VTRON獨特的“畫面銳利清晰”技術；DCC數字色彩控制技術；分布式信號處理技術；全新三維空間梳狀濾波技術；可拼接成弧面墻體。
VTRON Visionpro C2系列XGA顯示單元是專門為大規模組合拼接顯示系統設計的標準產品。該系列品種豐富、配置靈活、具有高性價比。它采用TI最新的單片DMD DLP 數字技術, 配以VTRON最新的信號處理、圖像處理、DCC數字色彩控制等一系列信號處理技術、先進的光學和機械系統設計、專利的屏幕技術、無縫拼接技術，以及模塊化的結構設計和先進的安裝工藝，使得顯示系統具有無與倫比的圖像質量和顯示特性，領先于國際市場。
特 點 與 優 勢：
DLP 顯示技術 ：
Visionpro C2系列顯示單元采用美國TI公司開發的最新一代的數字光處理(DLP)技術，通過其全數字化設計，獲得業界領先的顯示性能和空前的高亮度輸出。 Visionpro C2系列顯示單元無論在亮度、對比度、清晰度方面，以及在色彩還原性、圖像均勻性方面，都代表了世界最高水平。
DCC數字色彩控制技術 ：
DCC數字色彩控制技術確保顯示拼墻中不同顯示單元的彩色重現具有高度的一致性，有效抑制了各畫面間三原色的離散，使紅、綠、藍三基色達到了高度一致，而不僅僅是白色的一致性。
極致色彩技術:
極致色彩（BrilliantColor）技術是TI專為提升DLP顯示引擎的光學效率而設計的，其作用是提高燈泡的照明效率和拓寬投影機的顯示色域。VTRON在業內率先將該技術應用到DLP拼接墻領域，使整個系統的顯示畫面色彩更豐富、更鮮艷，更真實的再現了畫面亮區、暗場及中間色域的自然效果，畫面色調變得更連續、更平滑。特別是對于常見的中間色調，通過極致色彩技術的應用，大幅提升了成像效果。配合 VTRON獨有的ColorGamma曲線設計，讓使用者獲得更絢麗的視覺體驗。
“畫面銳利清晰”ISV視頻處理技術 ：
VTRON獨有的ColorGamma曲線設計，讓使用者獲得更絢麗的視覺體驗。
VCL-X2+機芯采用了VTRON獨特的“畫面銳利清晰”技術(Image Sharpness & Vivid縮寫為ISV技術)，使復合視頻、S-Video、分量視頻信號的圖像有卓越的表現，視頻畫面細膩、清晰，視頻畫質銳麗、具有豐富的層次感和真實感。
分布式信號處理技術 ：
Visionpro C2系列所配備的VCL-X2機芯率先采用了接入分布式信號處理技術，對RGB、視頻信號的處理為全硬件方式。每路信號配置獨立的信號處理芯片，保證了每路圖像信息實時完美顯示。直通RGB/視頻信號的分布式處理完全獨立于多屏處理器，也能和多屏處理期應用顯示完美結合。VCL-X2機芯視頻和RGB信號的畫中畫實時疊加顯示，正是基于此硬件技術支撐。
弧面墻體（可選） ：
Visionpro C2系列顯示單元不但可以拼接成平面墻體，還可以根據用戶現場實際要求拼接成弧面墻體，對于超大規模顯示墻體來說，更加符合人體工學視覺要求，并且更加美觀，氣勢宏偉。
專利的屏幕技術 ：
Visionpro C2系列顯示單元采用最先進的屏幕技術，使整個屏幕拼接后平整如鏡，不變形，防反光，視角效果好，圖像顯示清晰，亮度均勻。它克服了傳統屏幕易變形、反光強烈、增益低、漏光和視覺效果差等一系列缺點，得到最佳光學和機械性能組合的顯示效果。
Visionpro C2系列顯示單元具有多種屏幕類型可供選擇，其中包括VTRON專利的高增益、超高對比度GUCS復合屏幕；以及超寬觀測視角的BBAR屏幕。以及適用于大尺寸單元拼接的WHS屏幕。
全新三維空間梳狀濾波技術 ：
第二代VCL-X2機芯，還整合了具有硬件加速功能的視頻解碼器，采用NTSC和PAL雙制式3D梳狀濾波技術，有效消除了圖像邊緣的雜波及色彩重疊和閃爍現象，全面提升了處理芯片的顯示效果，整體提高了圖像的質量。
威創Visionpro C2系列DLP背投顯示單元有50、60、67、80、84英寸伍種尺寸線可選。
|
總體指標 |
標準配置 | |||||
|
顯示模式 |
DLP技術（單片0.7” DMD，12º LVDS） | |||||
|
分辨率 |
1024×768像素 | |||||
|
機芯亮度 |
900 ANSI流明 | |||||
|
機芯對比度 |
1700：1 | |||||
|
均勻度 |
> 95% | |||||
|
拼縫 |
< 0.8 mm | |||||
|
平整度 |
< 0.3 mm | |||||
|
控制口 | ||||||
|
RS232C |
D-Sub 9 | |||||
|
RS485C |
輸入：D-Sub 9 輸出：D-Sub 9 | |||||
|
超高壓水銀燈泡 | ||||||
|
功率 |
100/120W （備有雙燈可選） | |||||
|
壽命 |
10000/6000小時 | |||||
|
電源 |
| |||||
|
交流電壓 |
100/240V | |||||
|
頻率 |
50-60HZ | |||||
|
功率 |
250W（最大） | |||||
|
工作環境 | ||||||
|
溫度 |
0-40℃ ( 建議最佳工作溫度：25℃±5℃ ) | |||||
|
濕度 |
20-80%,無凝露 | |||||
|
信號接口 | ||||||
|
VisionLink-BAS |
輸入 | |||||
|
處理器信號 |
模擬RGB |
1通道, DVI-I |
水平：45-50KHz 垂直：59-61Hz 點時鐘：60-70MHz | |||
|
數字RGB |
1通道, DVI-I(TMDS格式) | |||||
|
視頻 |
YCrCb輸入 |
1通道,3BNC |
1080p,720p,576p,480p | |||
|
S-Video |
1通道,2BNC(和YCrCb共用) |
NTSC，PAL，SECAM | ||||
|
Video |
1通道,2BNC(和YCrCb共用) |
NTSC，PAL，SECAM | ||||
|
RGB |
模擬RGB
|
1通道,5BNC
|
水平：23-120KHz 垂直：24-120Hz
| |||
|
輸出（顯示） | ||||||
|
數字RGB |
1通道, DVI-D(TMDS格式) |
水平：48.36KHz 垂直：60Hz | ||||
|
輸出（環接） | ||||||
|
數字RGB |
2通道, DVI-I(TMDS格式) |
水平：23-120KHz 垂直：24-120Hz 點時鐘：25-165MHz | ||||
|
VisionLink-RVP (選件) |
輸入 | |||||
|
視頻 |
S-Video |
2BNC和1SVHS |
NTSC，PAL，SECAM | |||
|
Video |
1通道,BNC |
NTSC，PAL，SECAM | ||||
|
RGB |
模擬RGB 數字RGB |
1通道,5BNC 1通道,DVI-D |
水平：23-120KHz 垂直：24-120Hz | |||
|
輸出 | ||||||
|
數字RGB |
2通道, DVI-D(TMDS格式) |
水平：23-120KHz 垂直：24-120Hz | ||||
|
VisionLink-4VP (選件) |
輸入 | |||||
|
視頻-1 |
S-Video |
2BNC和1SVHS |
NTSC，PAL，SECAM | |||
|
Video |
2通道,BNC | |||||
|
視頻-2 |
S-Video |
2BNC和1SVHS |
NTSC，PAL，SECAM | |||
|
Video |
2通道,BNC | |||||
|
視頻-3 |
S-Video |
2BNC和1SVHS |
NTSC，PAL，SECAM | |||
|
Video |
2通道,BNC | |||||
|
視頻-4 |
S-Video |
2BNC和1SVHS |
NTSC，PAL，SECAM | |||
|
Video |
2通道,BNC | |||||
獨霸一方 歐麗安MPDP4220大屏幕無縫拼接等離子
獨霸一方 歐麗安MPDP大屏幕無縫拼接等離子
應用：監控系統、生產調度系統、指揮系統
技術特色：全球唯一大屏幕無縫拼節等離子；機身超薄,整體安裝厚度僅為18cm；超長壽命,運行穩定,無易 損件及耗材,維護成本低；雙方方向160度大視角,滿足全方位觀賞；超高亮度,對比度,亮度均勻,色彩飽滿亮麗。
應用案例：山東省質量技術監督局采用7×3MPDP等離子大屏幕和DET等離子大屏幕控制系統；石家莊電力交易中心4X3及6X3 MPDP拼接各一套；陽煤集團多功能信息化調度指揮中心7*4
韓國ORION PDP CO.,LTD開發的等離子無限拼接技術是世界首創的、革命性的產品，這種等離子無限拼接技術創造出真正的無縫拼接等離子大屏幕顯示系統，新開發的邊緣結構技術使屏幕之間的縫隙大大縮小，這使拼接等離子進入嶄新的無縫領域，畫面可以是一個完整的圖像，不再像在傳統拼接等離子上被割開。它的亮度和超寬屏幕帶給觀眾身臨其境的感覺，它新穎的外型和配件的性能在最大程度上迎合了現代人的審美觀，此產品無疑是未來顯示系統的佼佼者。
等離子顯示技術是一個新興的技術，具有高亮度、高對比度、高色彩飽和度、高色彩均勻度、長壽命、平均無故障時間短等特點，目前在許多場合都有應用，具有非常好的視覺效果。還具有顯示清晰、可視面積較大、顯示比例可調、色彩艷麗明亮并且機體很�。ㄒ话銥�7-10CM），使用壽命長。
歐麗安嶄新型號4220更是等離子無限拼接顯示墻的完美版本，在原機型的基礎上，拼裝縫隙縮小在2mm以下，對比度高達10000：1，而原機型只有3000：1，亮度達到1000cd/m2，安裝的整體厚度僅為18cm。
全球唯一大屏幕無縫拼接等離子
歐麗安新的MPDP將拼接裝縫隙縮小在2mm以下
由于消除了黑邊，有效象素延伸至屏幕邊緣，屏幕上顯示的圖象清晰而不至于失真
機身超薄，整體安裝厚度僅為18cm
無論是支架還是墻上托架，MPDP整體安裝厚度僅為18cm，
是狹小空間安裝大屏幕顯示器的最佳選擇
超長壽命，運行穩定，無易損件及耗材，維護成本低
使用壽命可達60000小時以上
采用超強防爆玻璃加多涂層表面處理技術，無熱變形，長期使用不會出現表面內凹和外凸
無需定期對大屏幕進行維護和維修
后期使用成本極低
雙方向160°大視角，滿足全方位觀賞
擁有160°大視角觀看明亮清晰的顯示效果
超高亮度、對比度、亮度均勻，色彩飽滿
超高亮度1000cd/m2
對比度達10000：1
畫面銜接流暢自然、整體顯示流暢完美
特色
先進的數字線路設計，采用獨一無二的數字處理器
自動檢測NTSC，PAL，SECAM
高清晰的圖像質量
3D的梳妝濾波器（Y/C分開）
每塊屏幕可以自動拆卸
小鳥顯控系統
卡萊特處理器
威創顯控系統
Creator矩陣
WAP手機版
建議反饋
官方微博
微信掃一掃
PjTime
