    眾所周知，液晶分子本身是不發光的，因此背光模塊就成為液晶顯示器不可或缺的關鍵元件，從現在來看，傳統的CCFL（冷陰極熒光燈）依舊占有絕對的主動權，而被譽為下一代背光源技術的LED（發光二極管）遲遲不肯露面，反而給人一種越來越神秘的味道。

    LED與CCFL相比，具有許許多多顯而易見的優勢。LED內部驅動電壓遠低于CCFL，功耗和安全性均好于CCFL，再加上壽命更長、短小輕薄（厚度大約為CCFL的一半）以及環保等特性，這也使得人們紛紛期待LED早日普及。目前LED已逐漸取代CCFL大量應用于中、小尺寸面板中，Sony、華碩、戴爾甚至已經在筆記本上應用LED背光源技術，而未來勢必往液晶顯示器以及液晶電視等大尺寸面板背光領域發展。

    三星顯示器在全球的影響力是有目共睹的，今年年初，三星在CES07會展上展出了基于LED背光源技術的專業級液晶顯示器——XL20，引起了無數消費者的關注。日前，這款產品已經抵達泡泡網評測室，LED究竟是何方神圣？本文將全方位為大家闡述。

    三星XL20是一款專業級20英寸液晶顯示器，在我們的印象中，凡是與“專業”二字掛鉤的顯示設備，機身厚度必然比較雄厚，采用LED背光源技術的XL20也不例外。

    相比奢華的三星2232GW等主流產品，XL20顯得非常低調，通身采用塑料材質，但整體做工卻是不錯的。而且就整體的感覺，我們認為XL20確實有種專業LCD的味道。

三星XL20“四角”演示

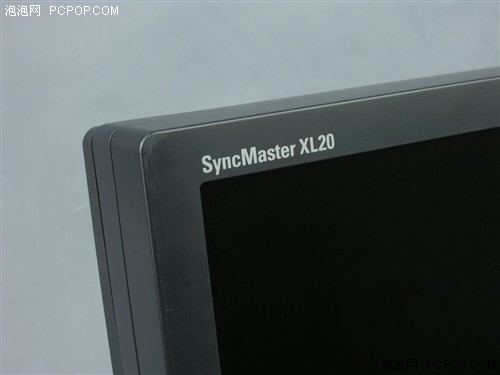

    盡管定位于專業級領域，但三星XL20依舊采用“SyncMaster”系列，不過“XL”的系列名稱卻是頭一次出現。

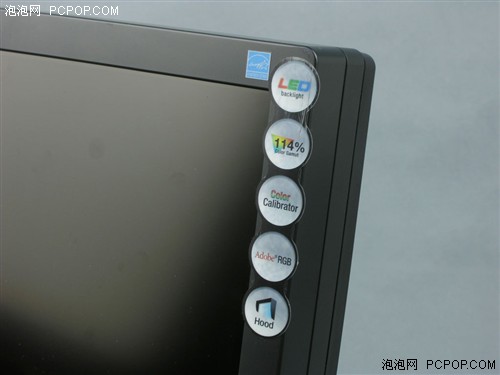

    主流的CCFL大約只能做到92%左右（一般為72%），而LED最突出的優勢就是可以輕易達到100%以上的超寬色域，三星XL20高達114%的超廣色域就足以令CCFL背光系統汗顏，而如此驚人的色域值可以滿足Adobe RGB的色彩需求。

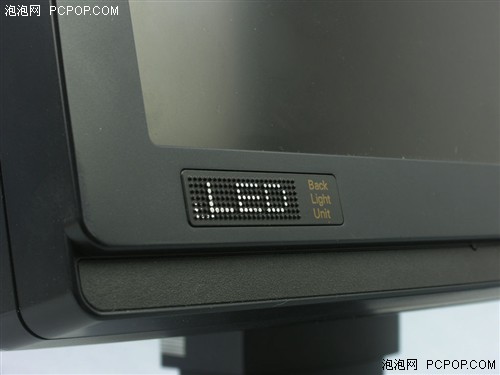

    LED Back Light Unit——基于LED背光源技術的液晶顯示器。

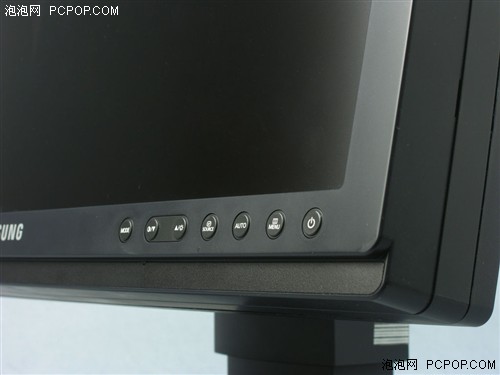

    這組OSD按鍵相信大部分網友都不會陌生，早在三星225BW身上我們就看到了這樣的OSD按鍵組合。值得一提的是，XL20的OSD按鍵手感非常舒適，操作時讓人感覺十分舒服。

專業級別的工業水準

三星XL20“四角”演示

性能規格表

    相比夸張的主流LCD市場，專業級LCD根本無須以華麗的參數示人，因為再怎么華麗的參數也欺騙不了專業人士的眼睛。這一點從NEC LCD2690WUXi身上體現的淋漓盡致，參數不夸張，但性能卻無可比擬。那么基于LED背光源技術的XL20會更強嗎？很快我們就會知道。

三星XL20( 參數 報價 評論) 液晶顯示器尺寸 20.1英寸 面板類型 S-PVA 色域 114％ 液晶顯示器色彩 16.7M 分辨率 1600×1200 屏幕比例 4:3 點距 0.255mm 亮度 250nits 對比度 1000:1 可視角度(水平/垂直) 178/178° 灰階響應時間 8ms 接口類型 DVI-I, DVI-D 集成USB接口 USB2.0上行×1, 下行×2 安規認證 TCO 99 變壓器 內置 耗電功率 85W 特殊功能  升降, 90度旋屏, 水平轉動, 俯仰 重量 7.600Kg 外觀色 Black

    性能部分，三星XL20最大的優勢在于114%的超廣色域，但僅為250流明的亮度可能難如普通消費者的法眼（詳見后面的白平衡測試），其他規格均符合尺寸和面板的特性，這里不在重復敘說。

可視角度

    除了EIZO（藝卓）之外，絕大多數專業級LCD都采用廣視角面板，三星XL20自然也不例外，自家S-PVA面板已經無數次證明自己在可視角度方面的強悍實力。通過上圖就可以發現，即便是角度很偏的時候，這款產品依舊保持足夠的亮度，不過我們認為LED背光也起到一定的輔助作用。

基準測試有些詭異

基準測試篇

    測試環境：100％亮度、60％對比度、色溫為自定義（R：50、G：50、B：50），由于使用DC拍攝的效果距離真實的視覺效果還有不小的差距，因此下面展示的圖片僅供對比參考，不作為測試結論。但我們會將測試過程中的真實感受告訴大家。

· 亮度均勻性

    三星XL20并沒有采用動態對比度技術（物理1000:1對比度），但畫面的暗度卻表現的十分到位。嚴格說來，這也是LED背光所帶來的優勢，也就是說采用LED動態來控制就可以很好地解決CCFL“黑屏不黑”的缺點。從純黑的畫面就可以說明，三星的技術實力還是比較強悍的。

· 白平衡

    盡管XL20最高亮度僅為250流明，但實際表現出來的亮度卻比較充足。必須指出的是，除了準確的白色和均勻性極佳的白平衡（高端LCD最基本的要求），三星XL20白色畫面看上去要比同類產品更加柔和一些，相信這也是LED背光源技術帶來的好處。

· 三原色

    實話實說，筆者感覺三星XL20三原色的表現有些詭異，具體表現在同一種色溫模式下，紅色和綠色均十分完美，找不到任何的瑕疵，而藍色色純有些奇特，此藍色看上去有點像“天藍和紫”的組合，但又不能說這種顏色不準確。因為盡管之前測試的NEC LCD2690WUXi三原色不會有此類問題出現，但在某種色溫下，我們也發現LCD2690WUXi也有這種藍色。更直觀的說法就是：XL20的三原色有點接近LCD2690WUXi常規模式下的紅色、綠色以及LCD2690WUXi某種色溫模式下藍色的綜合體。

    我們認為，這和三星XL20本身超廣色域有一定的關系，為何這樣說呢？因為色域延伸主要是朝著紅色和綠色延伸，這就會導致紅色的色純還原不夠準確，當三星利用各種算法將紅色調整至準確色純的時候，就有可能間接導致某些色彩表現不夠準確。這也是筆者請教數名資深工程師之后得出的結論。且不論這樣的解釋是否準確，但至少是目前我們所能得出最合理的解釋。至于這樣的三原色表現會不會影響實際的畫質，這也是接下來我們要測試的部分。

XL20畫質表現令人贊嘆

    盡管定位于專業級領域，但三星XL20依舊采用“SyncMaster”系列，不過“XL”的系列名稱卻是頭一次出現。

    主流的CCFL大約只能做到92%左右（一般為72%），而LED最突出的優勢就是可以輕易達到100%以上的超寬色域，三星XL20高達114%的超廣色域就足以令CCFL背光系統汗顏，而如此驚人的色域值可以滿足Adobe RGB的色彩需求。

    LED Back Light Unit——基于LED背光源技術的液晶顯示器。

    這組OSD按鍵相信大部分網友都不會陌生，早在三星225BW身上我們就看到了這樣的OSD按鍵組合。值得一提的是，XL20的OSD按鍵手感非常舒適，操作時讓人感覺十分舒服。
