    目前，LCoS的解決方案已經對亞洲地區甚至全世界的HDTV開發產生很大的影響，很多的大企業已大量投資于LCoS制程和設備，積極參與到該技術的開發和應用。雖然與DLP和3LCD比起來，LCoS陣營仍然是勢單力薄，不過其技術的領先程度是不容質疑的。而相比DLP和3LCD，LCoS的制作工藝更為復雜一些，目前主要有JVC開發的D-ILA和SONY的SXRD技術，他們之間的差異在于：D-ILA是采用無機配向膜排列，SXRD則是采用液晶層垂直排布方式來實現。SXRD只有SONY公司自家使用，所以目前采用SXRD技術的投影機比采用D-ILA技術的產品少一些。而最早投入LCoS開發的廠商是：JVC。它從90年代中期開始涉足于LCoS的研究開發，至今也差不多10年左右了。但一直到最近這兩年才取得真正的技術突破(尤其在家庭影院方面)。

　　

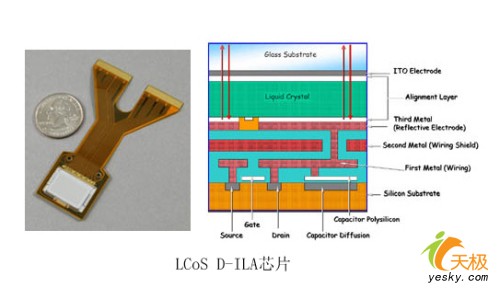

　　JVC的D-ILA(Direct-Drive Image Light Amplifier)，又名直接驅動圖像光源放大器技術。JVC專業產品事業部是LCoS技術的先驅，從1998年就開始制造D-ILA投影儀。在這之前他們制造的是稱為ILA的驅動CRT的類似反射式液晶技術，該技術最早要追溯到1980年代早期。1999年JVC幫助數字電影院利用數字投影儀放映《星戰前傳 I》，他們現在為數字電影院制造4096×2160 LCoS D-ILA芯片，這是目前分辯率最高的顯示設備。D-ILA技術的核心部件是反射式活性矩陣硅上液晶板，也就是通常所說的反射式液晶板，所以也有人將D-ILA技術稱為反射式液晶技術。透射式LCD技術中的液晶板中，作為像素點開關控制的晶體管被作在液晶板上相應位置上，在光源透射過程中，晶體管本身將阻擋部分光線，因此采用透射式液晶技術的投影機的光源的利用效率不高，很難實現高亮度。一些廠商采用了一些光學方法來降低液晶板上晶體管對光線的阻擋，例如目前廣泛使用的微透鏡技術和蠅目透鏡技術，但這將使整個的系統的結構更加復雜，并且無法真正實現零阻擋。為提高分辨率，需要增加液晶板上的像素點數，晶體管的數目也相應增加，使得液晶板的透光性更差，需要更復雜的光學系統來進行補償，因此我們看到在其他性能指標相同的條件下，高分辨率投影機的價格會比低分辨率投影機價格高出很多。

　　

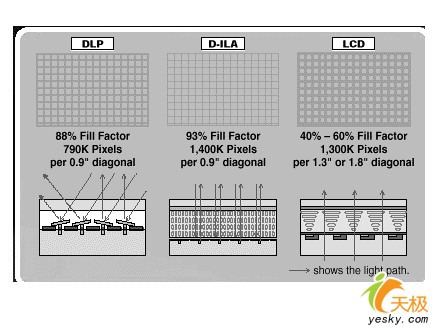

　　D-ILA技術中液晶板將晶體管作為像素點液晶的開關控制單元做在一層硅基板上，硅基板(也稱反射電極層)位于液晶層的下面，用于像素地址尋址的各種控制電極和電極間的絕緣層位于硅基板的下面，因此整個結構是一個3D立體排列方式。來在光源的光學不能穿透反射電極層，而被反射電極層反射，避免了下面的各種結構層對光線的阻擋。因此采用D-ILA技術的液晶板的光圈比率可以作到93%(DLP技術中DMD的光圈比率為88%，而透射式LCD的液晶板的光圈比率為40%~60%)，因此采用D-ILA技術的投影機對光源的利用效率更高，可以實現更高的亮度輸出。
