投影機的零部件全都確認無誤之后，那下面就動手DIY吧，注意我們?cè)诮M裝的過程中,有兩項一定要先做,確認產品是否有故障.

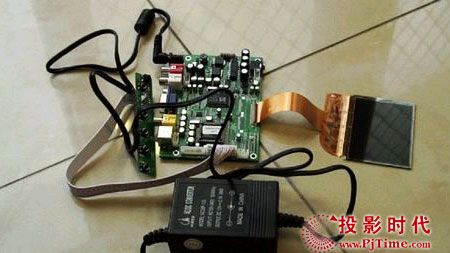

    1、液晶顯示幕,是否確定可運作,可以先接訊號源,檢查.

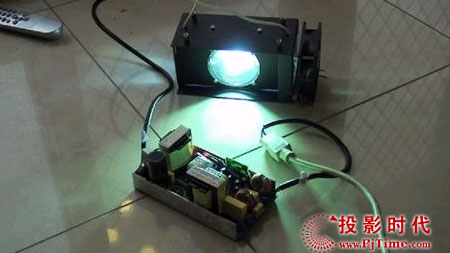

    2、燈泡是否能正常運作

開始組裝

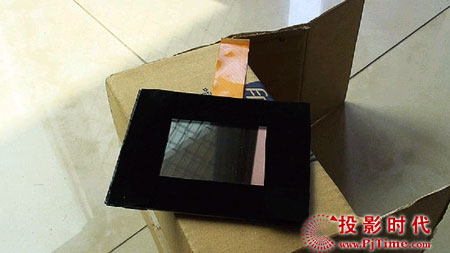

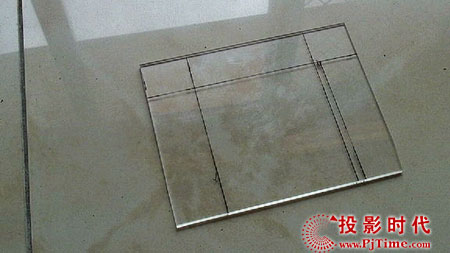

    因?yàn)?.5寸的液晶板和放大透鏡不一樣大,所以先將液晶板用透明膠帶,黏在和放大透鏡一樣大的壓克力上,并將液晶面板外的四周用黑布貼起來,若不貼起來,會連排線的形狀一起投射出去。

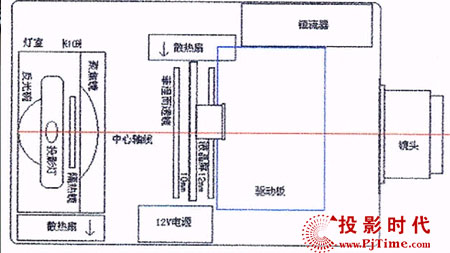

原廠提供之組裝圖

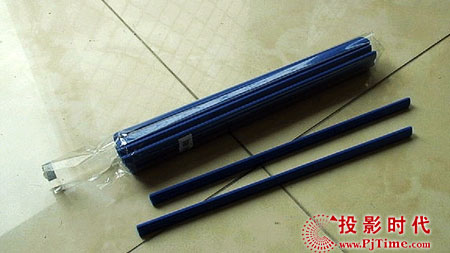

文件夾

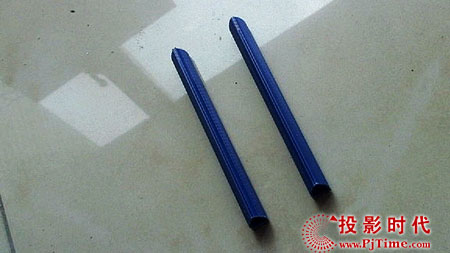

切成和放大透鏡一樣的高度,共 6條

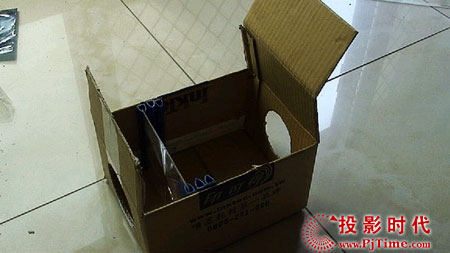

     將文件夾放入紙箱,挖洞,要注意的是放大透鏡放在液晶板的前后,有螺紋的面要相對,另外要注意的是因?yàn)橥渡涑鋈サ挠跋駮?huì)上下左右顛倒,所以有保護膜的液晶面要向著光源,排線則要朝上.

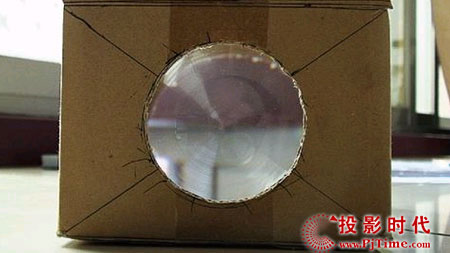

檢查光軸是否在正中央

將驅動板裝上去,將外接光源裝在后面
