中國石油天然氣集團公司視頻會議室是在2002年底開始籌備并實施的會議室系統集成項目。該會議室集視頻會議、報告講座、新聞發布等多種功能，可容納200人同時與會，會議室建成后，可以與中石油會議電視系統組合，舉行全國石油系統的視訊會議。視頻會議室配備了先進的多媒體音、視頻設備，高清晰度專業攝像系統，大屏幕及等離子顯示屏顯示系統，專業音響擴聲系統和方便操作的智能中央控制系統等等，并預設了多個信息點和數據顯示端口、音視頻采集系統、字幕疊加、非線性編輯系統和同步閉路信號傳送設備等等，系統設計合理，功能完善，操作簡便，完全滿足各種不同的會議要求。中國石油集團公司視頻會議室的建成，是中石油加速信息化建設的一部分，是提高企業經營管理效率、增加國際競爭力的重要發展戰略。本系統現已正式運行，成功舉行了數次全國性的中石油系統視訊會議。

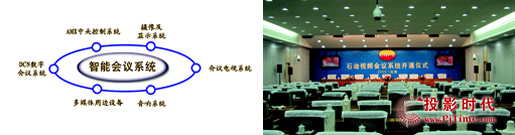

系統簡介

    1.智能會議室要求所有設備統一指揮控制，高度集成化的設計使會議室中的所有設備有機地結合在一起，從而增加了控制員對整個會議的控制度，明顯提高了效率。
    2.引入專業的飛利浦?jǐn)?shù)字會議網絡(DCN)，使數字技術的優越性得以充分發揮，用簡單的網絡系統處理和傳送數字信號，不僅大幅度改善了音質，簡化了安裝和操作，還保證會議和諧有序的進行。
    3.觸摸屏直觀化、可視化的操作界面使繁多設備的控制變得簡便、快捷。
    4.高質量的音視頻設備使信號無損的通過，信號品質達到專業水準。
    5.科技化、智能化的集成充分體現了現代會議的品味。
    6.規范化、系統化的會議配置有助于提高企業形象。

會議場所常配備的會議設備

    1．會議音響擴聲系統
    均衡器：DIGITAL DS231
    反饋抑制器：SONY FR300
    效果器：DIGITAL DS241
    功率放大器：CYBERSOUND CX3550
    音箱：SOUNDBUTE CM-55(8支)

    2．討論、發言用數字會議系統
    PHILIPS DCN數字會議系統

    3．遠程會議視頻會議系統
    終端：POLYCOM VS4000.
    MCU

    4.高清晰度攝像系統
    Panasonic E300

    5.用于視頻、VGA信號顯示的大屏幕投影機、等離子體顯示系統
    投影機：SONY FX51
    等離子顯示屏：NEC

    6.音視頻信號處理設備
    AV矩陣：AUTOPATCH 16X8
    RGB矩陣：AUTOPATCH 8X4
    掃描轉換器：KRAMER SC703

    7.全局環境設施、系統設備控制的智能中央控制系統等
    AMX中央控制系統

    8.用于攝像照明的專業燈光系統

    9.用于存儲的視頻采集圖形工作站及非線性編輯系統
    圖形工作站：IBM6850

   多媒體會議系統由四個子系統組成：

    1、PHILIPS數字會議網絡(DCN)及同聲傳譯系統：向各與會者傳送穩定的會議音頻信號，包括會議集體投票表決及實現即時多語種翻譯的同聲傳譯功能。

    2、投影、等離子體顯示及音響系統：現場的視頻、音頻主要實現設備。

    3、多媒體周邊設備：各種視頻、音頻信號的輸入輸出設備，多媒體電教設備及現場環境的最終實施設備。

    4、AMX智能中央控制系統：通過一個無線彩色觸摸屏，集中控制會議場所內所有設備，包括系統電源的開關、現場燈光的調節、屏幕的升降、各種多媒體設備的操作等等。

    主要系統設備介紹

    1、攝像機
    攝像系統采用Panasonic 3CCD專業廣播級攝像機AW-E300，高性能的3CCD提供了850線的高分辨率圖像，10比特DSP數字處理使信噪比最高達到63dB，最低照度可達1.5lux；不僅如此，菜單方式的功能設定和高密度的電路設計確保了AW系列不僅擁有小巧靈活、牢固可靠的機身、可操作性強、圖像品質優秀，使水平分辨率、信噪比、最低照度等達到更高的指標，滿足會議室全景及特寫圖像捕捉的要求。

    2、會議系統
    會議系統采用荷蘭PHILIPS公司的DCN會議系統，

    3、矩陣
    視頻矩陣采用美國AUTOPATCH16X16

    4、中央控制器
    中央控制采用美國AMX智能控制系統
    AMX智能中央控制系統是技術先進、兼容性好的智能控制系統。其強大的深層開發軟件，可以實現各種各樣復雜的控制要求，其全中文圖示控制界面操作方便。AMX智能中央控制系統的硬件設備及軟件方面都已經非常成熟，它能夠控制終端監控室、多媒體教室內的所有具備232/422/485/串口、紅外線、繼電器口、I/O口或其它國際標準/通用專業設備控制接口的系統終端設備、演播監視設備等等。外觀設計精美，質量可靠，具有很高的性能價格比。教室的所有環境設置均可通過觸摸屏、電腦、墻式面板進行多點控制。

    使用此系統優點:對外圍設備有廣泛的兼容性，穩定性極高。強大的網絡接口實現多點遠端控制，中控器反應快捷、軟件開發度極高，擴充力強，可按用戶的要求通過編程對多個設備進行特定操作模式，如打開投影時，中控將自動關閉窗簾，屏幕可自動落下，燈光等可自動關閉。同時減少系統設備人為操作磨損或損壞。復雜系統操作更是在彈指一揮間就已經完成了。

    5、投影機及等離子體顯示
    顯示系統采用Sony FX-50高亮度網絡投影機

    Sony LCD FX50投影機能產生3500ANSI流明的光輸出，液晶板分辨率1024×768，可在極短的距離內投影特大的畫面。圖像銳度高、字符清晰，最大兼容分辨率能達到1280×1024。它采用DMD圖像處理技術處理視頻信號，使視頻圖像色彩逼真、整屏亮度均勻。智能色彩跟蹤和伽瑪矯正電路提供了優越的色彩跟蹤及灰度線性化。DMD視頻處理技術使圖像層次更加清楚、畫面更加穩定，色溫范圍從3200K到6500K，也可由用戶自己按需調節。同時提供了動態色深矯正，進一步優化圖像質量。投影機能和各種輸入信號源相連，全面滿足會議的要求，可接受數字視頻輸入、計算機數據、視頻、音頻輸入等信號，能自動識別所使用的輸入信號源并具備智能化優先級切換功能。

    VPL-FX50投影機特點說明：
    1、投影機配有多種鏡頭，可選用FM21/ZM31/ZM101等長短焦鏡頭，以適應各種投影環境。
    2、智能掃描轉換功能：對于FX50無論是不同分辨率的計算機信號還是視頻信號，智能掃描轉換電路都會自動進行調整以輸出相同尺寸的圖像，這在多機拼接系統中尤為重要。
    3、FX50有多達48個信號存儲單元，它可將系統中不同的信號類型都存儲起來，在使用時不用再進行調整，這在多機拼接系統也是非常重要的。
    4、FX50的數字梯形校正：梯形失真是由于投影角度不適合而產生的，SONY FX50投影機可以通過屏幕提示菜單非常容易的在0-20度范圍內調整。
    5、FX50的圖像移位功能：FX50投影機可使投影畫面，上下左右平移，這在多投影機的拼接系統中，非常有用，他可使圖像的拼接邊緣誤差小于一個像素。
    6、音視頻采集及非線性編輯
    采集系統采用PINECOLPRO-ONE
    7、專業燈光
    8、會議電視及MCU
    9、字幕機
    10、會議音箱

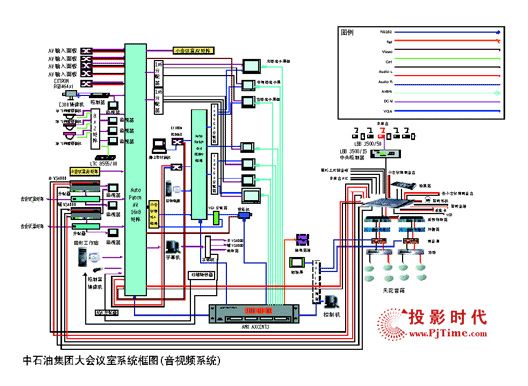

    系統搭配

    1、 視頻系統說明
    當視頻會議進行時，投影機、等離子顯示屏可分別顯示本地?cái)z像機拍攝的會議場景和通過會議電視傳回的遠端會場圖像，通過切換和控制，實現不同機位、多角度、全景和特寫及預制位的設定，控制人員可實時預監視任意一路信號，以便及時進行切換控制，來自本地?cái)z像機的信號可直接迭加字幕和編排特技，通過會議電視傳至遠端會場，同時把信號輸入到圖形工作站進行采集存儲，以便會后進行非線性編輯并刻錄成DVD進行保存，另一路信號則進入到變頻器進行調制，輸送到單位閉路電視系統，未參與會議者可通過電視觀看會議實況。當召開數據會議時，與會者可以將筆記本接入會場預留的數據輸入接口，數據內容即可顯示在投影機及等離子顯示屏上，通過掃描轉換器，可將RGB信號轉換成視頻信號輸入到會議電視燕傳到遠端，同時進行采集和閉路傳送。

    2、 音頻系統說明
    會議室配備了手拉手DCN麥克風及多只會議專用麥克風，遠端會場的聲音信號進入調音臺，并輸入給圖形工作站采集，會議電視，變頻器等，另一路經過功率放大器擴聲傳到會場音箱及聲音處理器(反饋抑制器、均衡器、效果器)。

系統工程商：深圳市金盾智能控制系統有限公司
