方案背景

    為了使視頻會議的效果可以與真實會議的效果一樣直觀、同步，讓所有參會者都有親臨會議現場的感受，實現“視天涯如咫尺，集四海為一家”的理想境界，就需要解決以下 2 個問題：與會者隨時能同時聽到每個于會者的發言聲音。參會者能夠清晰地同時觀看每個參會者的圖像。

同時聽到所有聲音的問題在視頻會議中通過多路聲音混音已能很好實現。但在高清晰度的前提下實現多個會場的同時顯示，使用傳統的方法還無法實現。

    天地陽光最新推出的電視墻解決方案突破傳統 MCU 多分屏模式在顯示點數和清晰度上的各種局限性，為用戶徹底解決了多畫面同時顯示的問題，使用戶在大點數會議中仍然可以觀看到高清晰度的多畫面顯示。

    我們為用戶提供了三種電視墻解決方案：

    a) 經濟型電視墻解決方案：

        適用于由多個電視機或具有 RCA(A/V) 接口的其它顯示設備組成的電視墻系統

    b) 大屏幕電視墻解決方案：

        適用于顯示設備為具有單路高分辯率 VGA 輸入接口的投影儀，大屏幕背投等應用系統；

    c) 多路高清晰電視墻解決方案：

        適用于 DLP 背投電視墻、 LCD 背投電視墻、 CRT 背投電視墻、等離子PDP電視墻等大型多路拼接電視墻系統。

解決方案

    a)經濟型電視墻解決方案

    該方案是通過天地陽光的 Amplesky® TVS-E 來實現的。 Amplesky® TVS-E 直接接受 Amplesky® VM 系列 MCU 所發出的多路組播信號，并將信號直接輸出，普通電視機或任何具有 RCA 輸入的顯示設備均可進行接收，每一路輸出的顯示分辨率可達到 CIF 。

    由于一臺 Amplesky® TVS-E 可輸出 4 路視頻信號，當要顯示多于 4 路的視頻信號時，用多臺 Amplesky® TVS-E 即可解決。

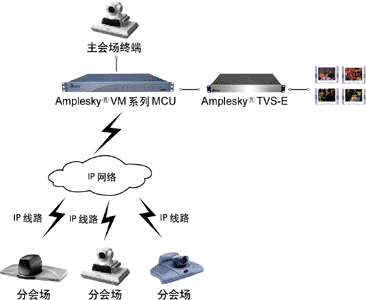

    網絡拓撲如下：



    b)大屏幕電視墻解決方案

    大屏幕解決方案可以將多個會場的會場情況同時顯示在一個大屏幕顯示設備上，單臺設備可輸出單路 16 CIF 高清信號 , 用戶可根據自己的需要對顯示單元進行靈活拼接。這一方案的顯示設備可以為背投電視、等離子電視、投影儀、大屏液晶顯示器等設備。

    如果用戶已經購買了天地陽光的 Amplesky®VM 系列 MCU 并在選購時已經購買了高清功能模塊盒，就可以非常方便的實現大屏幕高清晰多會場顯示；如果您使用的是其他廠家的 H.323MCU ，那么只要再配置一臺天地陽光的電視墻服務器 Amplesky®TVS-K 即可。

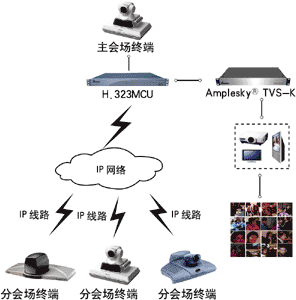

    網絡拓撲如下：

    c)多路高清晰電視墻解決方案

    此方案適用于 DLP 背投電視墻、 LCD 背投電視墻、 CRT 背投電視墻、等離子 PDP 電視墻等大型多路拼接電視墻系統或者是由多路 VGA 輸入顯示設備組成的電視墻方案。

    多路高清晰電視墻解決方案是在“大屏幕電視墻解決方案”基礎上，通過加入 Amplesky®Hview2000 設備實現而成。來自 VM 系列產品高清盒輸出或 Amplesky®TVS-K 的單路 16CIF 信號，通過輸出到 Amplesky®Hview2000 ，便可分割為多路高清信號到多臺高清輸出設備上，實現高清多畫面的顯示和拼接。

     網絡拓撲如下：
