組網架構

　　1、單級系統組網架構

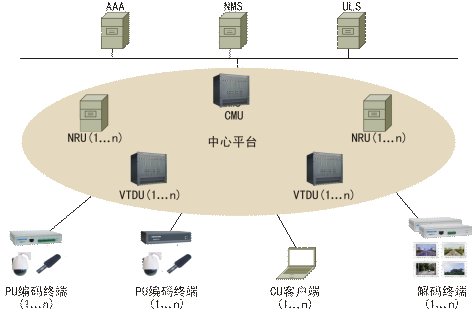

　　單級系統組網架構如上圖所示。主要包括前端單元PU、客戶端單元CU、中心平臺(包括CMU、VTDU、NRU)以及支撐系統（包括AAA、ULS和NMS），各部分均接入IP 承載網。

　　作為運營支撐系統，AAA、ULS和NMS協助中心平臺完成視頻監控業務，邏輯上不屬于中心平臺。

　　VTDU和NRU采用分布式部署，一個中心平臺可包括多臺VTDU及NRU。為了實現大容量的PU和CU的接入和管理，PU和CU的接入模塊也可采用分布式部署。

　　2、多級系統組網架構

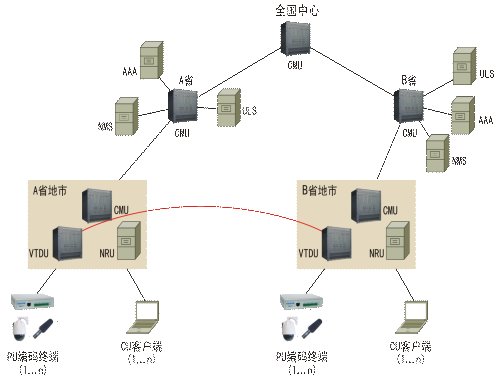

　　多級系統由多個單級系統通過CMU分級級聯的方式構成，組網架構如上圖所示。

　　以省為單位，ULS只需部署一臺，提供全網統一的登錄接口，可根據用戶設置的所歸屬的平臺信息與AAA服務器進行交互，從而將用戶從定向到相應的CMU上。

　　AAA以省為單位進行配置，負責省所轄的所有平臺的客戶認證與客戶信息記錄。

　　NMS負責遠程管理所轄的AAA、CMU、VTDU、NRU及PU等設備，并提供級聯管理功能。NMS可以省為單位進行配置，對全省相關設備進行統一管理。

　　CMU采用樹狀結構進行級聯。高級CMU負責管理其子CMU并負責轉發各子CMU間的信令，所有跨域的業務都需要高級CMU轉發信令、統一管理。各級CMU都可提供PU及CU接入功能。
