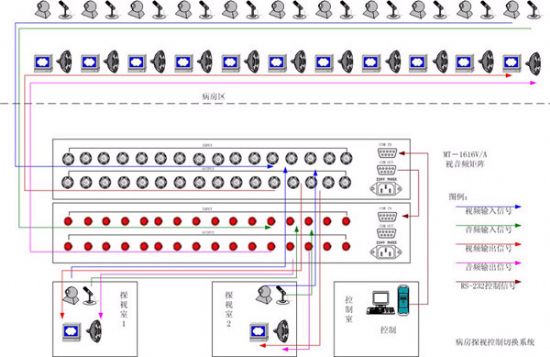

一、系統方案圖

二、系統簡介：

    （1） 使用16×16視音頻矩陣作為控制切換設備

    （2） 在1～12號病床和1、2號探視室共14個點每個點都安裝視音頻輸入輸出設備，視頻輸入：攝像頭；音頻輸入：麥克風（需加信號放大器）；視頻輸出：監視器；音頻輸出：揚聲器（需加信號放大器）

    （3） 將1～12號病床視音頻輸入信號分別接入矩陣1～12號視音頻輸入端口；將1、2號探視室視音頻輸入信號分別接入矩陣13、14號視音頻輸入端口；將矩陣1～12號視音頻輸出端口分別接入1～12號病床視音頻輸出設備；將矩陣13、14號視音頻輸出端口分別接入1、2號病床視音頻輸出設備；

    （4） 將RS232控制線由計算機COM端口連接至矩陣視頻單元COM IN端口，再由矩陣視頻單元COM OUT端口連接至矩陣音頻單元COM IN端口；將控制軟件裝入PC機，進行必要設置

    （5） 由此矩陣1～14路視音頻輸入輸出信號與1～12號病床、1、2號探視室一一對應，通過控制矩陣切換達到控制視音頻信號切換的目的。例如3號病床病人家屬在1號探視室探視，同時5號病床病人家屬在2號探視室探視，則對矩陣作如下切換：3路輸入至13路輸出，5路輸入至14路輸出，13路輸入至3路輸出，14路輸入至5路輸出就可以了

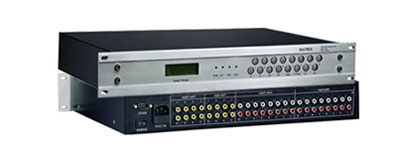

三、設備性能介紹：

視頻：
輸入信號類型：RGsB 、復合視頻、S－視頻、分量視頻、HDTV
輸出信號類型：RGsB 、復合視頻、S－視頻、分量視頻、HDTV
輸入接口：    16路BNC&RCA
輸出接口：    8路BNC&RCA
帶寬：       100M（-3dB），滿載
串擾：        -50dB@5Mhz
輸入阻抗：    75Ω
輸出阻抗：    75Ω
切換類型：    場消隱期間切換
音頻：
增益：        非平衡音頻0 dB
頻率響應：    20Hz — 20 KHz , ±0.05 dB
信噪比(S/N)： 最大輸出下> 90 dB
通道隔離度：  >80dB@1KHz
輸入信號類型：平衡立體聲
輸入接口：    RCA
輸入阻抗：    >10KΩ
最大電平：    在1% 總諧波失真條件下>+20 dBu
輸出信號類型：平衡立體聲
輸出接口：    RCA
輸出阻抗：    50Ω
最大電平（高阻）：  >+21 dBu
最大電平（600歐）： >+15 dBm
控制：
控制端口：    RS-232,9針COM連接口
波特率：      2400，4800，9600
控制協議：    8位，1個停止位，無奇偶校驗
一般規格：
電源：        220VAC-240VAC，50/60Hz
功率：        100W
機架安裝：    標準U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
適用溫度：    -10-50攝氏度
適用濕度：    小于9%（無冷凝）
防震等級：    紙箱中ISTA/NSTA  1A
平均故障間隔時間（MTBF）：  30000小時
