1.03" CVBS 驅動方案

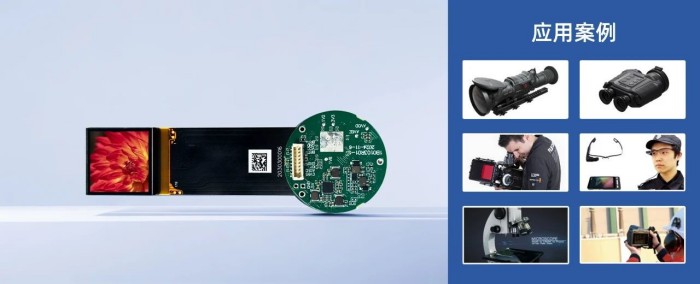

    Micro-OLED顯示技術因其高分辨率、高亮度、低功耗和小體積的優勢，已成為微顯示領域的首選方案。針對Micro-OLED在光學瞄準、夜視成像、工業檢測、安防監控及戶外探索等終端應用，上海冠顯光電（TDO）設計開發了1.03"CVBS驅動方案。這一方案能夠?qū)崿F(xiàn)CVBS信號向Micro-OLED顯示屏的穩定轉換和顯示控制，與市面上大多數光學瞄準應用終端無縫對接，滿足行業對高質量、高性能顯示解決方案的迫切需求。

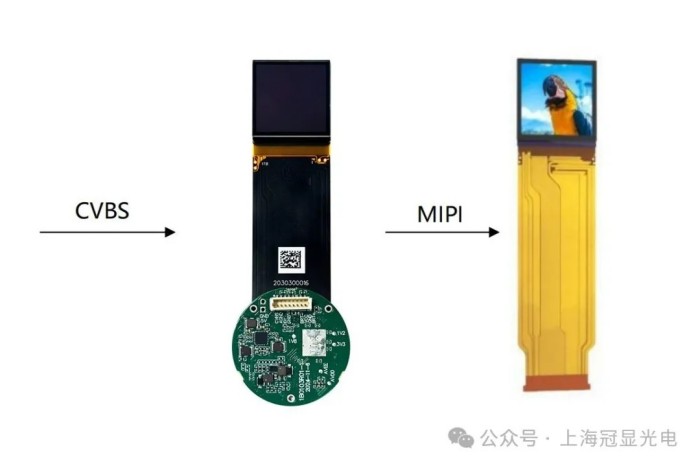

    方案組成

型號：TV103F1CSFS02

    接口說明

主要功能

    支持通過按鍵在預設的多種分辨率之間切換

    CVBS標準視頻信號

    N/P制式自動識別

    支持最大分辨率1920X1440@60Hz

    支持圖層疊加（十字線開啟/隱藏）

    支持通過 OSD 菜單調節顯示參數

    時長00:06

    方案優勢

    即插即用，方便操作

    適配1.03"硅基顯示屏，安裝快捷，無需繁瑣調試。

    尺寸小巧緊湊

    輕量化，易于集成，特別適合便攜設備和空間有限的應用終端。

    CVBS 接口

    采用常見的CVBS 接口，NTSC/PAL 制式自動識別，可與市面上大部分光瞄應用終端連接，無需進行復雜的接口轉換或適配操作，降低替換成本。

    簡易的連接與布線

    僅需一根信號線即可傳輸視頻，線材簡單、輕便，極大地簡化了設備的布線布局，特別適合空間緊湊、對設備便攜性要求高的應用環境，如戶外狩獵、野外探險等。

    低延遲傳輸

    較好的抗干擾性和可靠性。

    預留控制引腳

    客戶可通過按鍵與GND短接，實現豐富的軟件功能，如十字光標、OSD菜單調節（包括亮度、色度飽和度、色調、對比度等），增強用戶操作便利性。

    結語

    冠顯光電Micro OLED 1.03" CVBS顯示方案以其出色的性能、靈活的集成性和簡便的操作，為光瞄及多種微顯示應用提供了理想解決方案。無論在項目驗證階段還是后續二次開發中，該方案都能幫助用戶快速上手，簡化開發流程，助力產品快速上市，提升整體效率。
