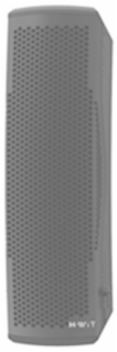

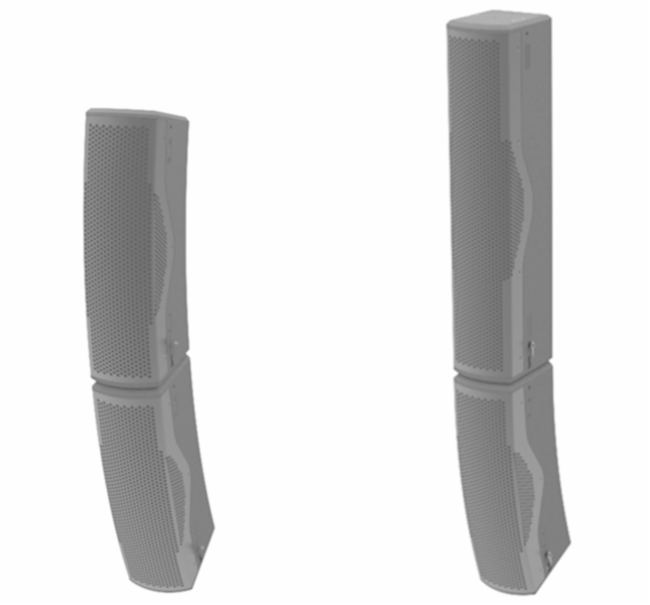

H-WiT多聲束合成技術線性音柱單體與組合

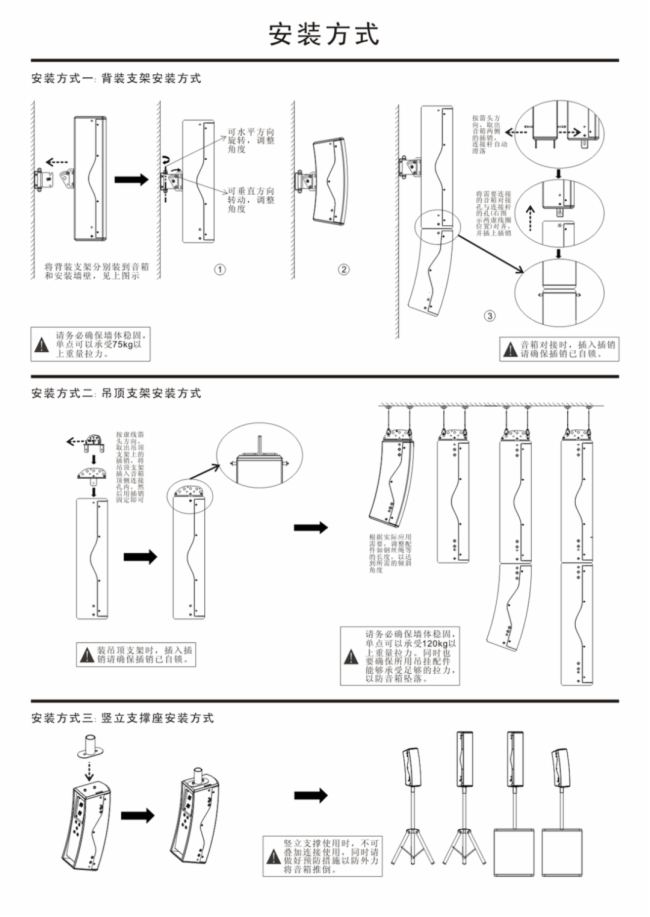

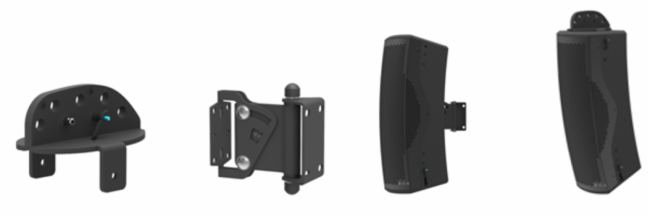

    H-WiT多聲束合成技術線性音柱系統安裝

    H-WiT多聲束合成技術線性音柱系統應用場景

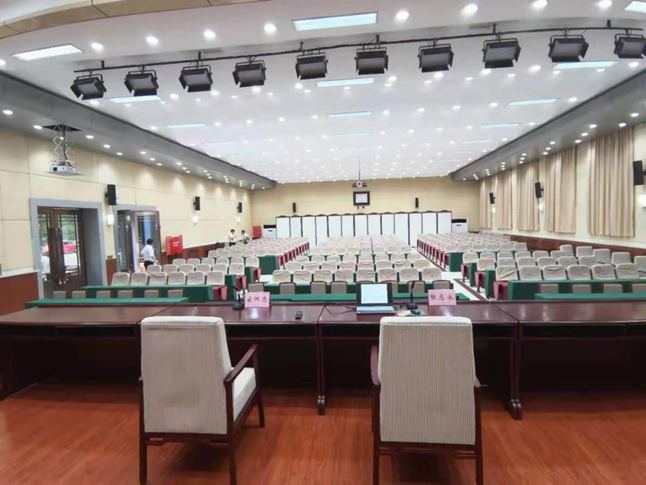

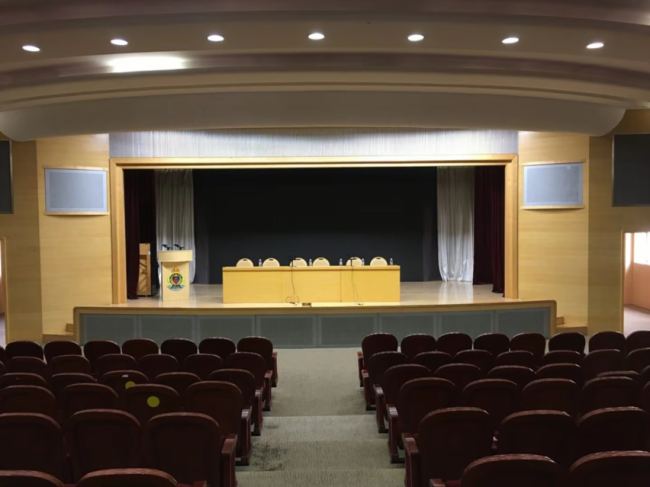

報告廳

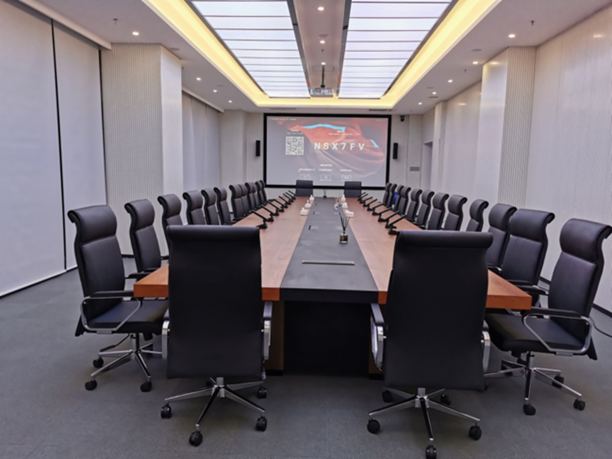

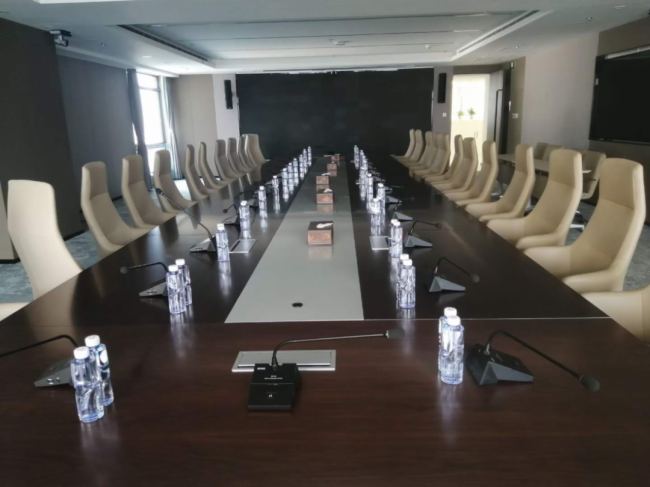

    圓桌會議室

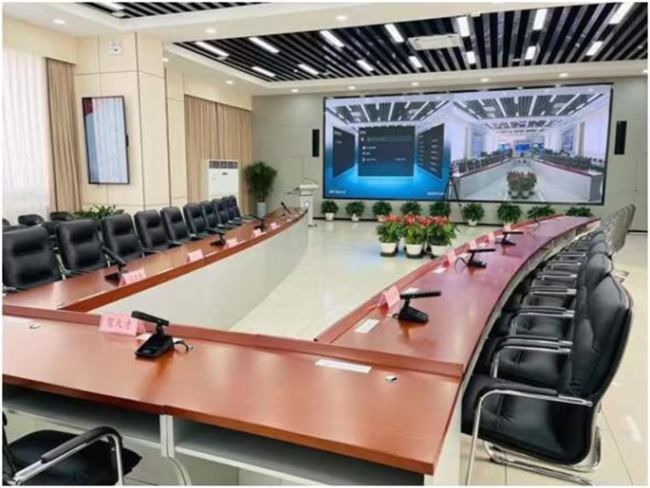

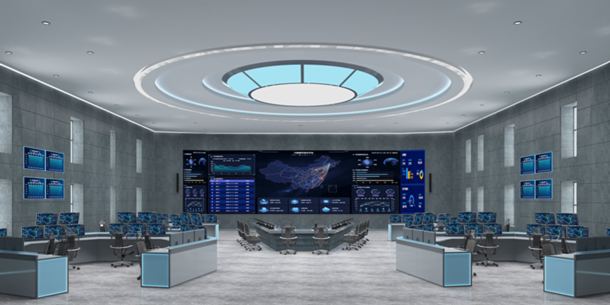

指揮中心

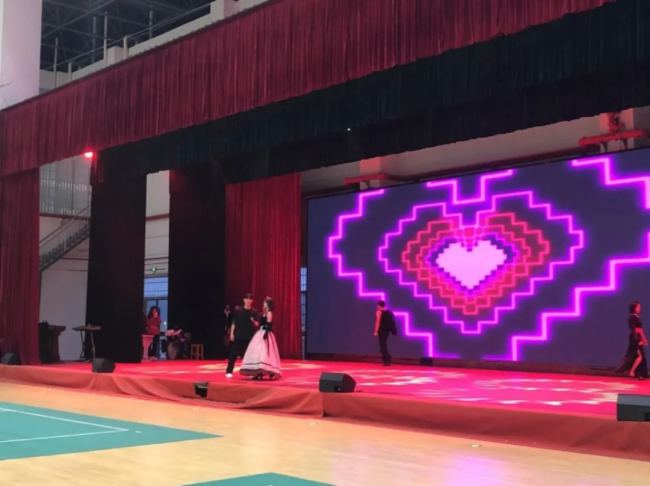

室內場館

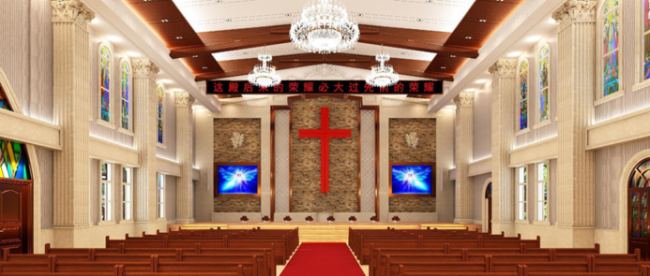

教堂、階梯教室、培訓場所

    H-WiT多聲束合成技術線性音柱系統技術介紹

    一、技術原理與優勢

    MBS(Multi Beam Synthesis)多聲束合成技術(已獲2項專利),通過對聲束形成的原始研究,解決傳統音柱系統存在的弊端,即聲束形成主掰時必定帶來無用及干擾的旁掰,旁掰的形成給系統造成聲干涉,同時帶來一系列問題:如產生梳妝效應,導致聲場不均勻,.容易引起嘯叫;旁掰產生使主掰效率大大降低,導致柱面波 過早轉變成球面波,輻射距離銳減.旁掰輻射出的無用聲波在空間產生多次反射,如天花板、地板等，影響語言的清晰度。

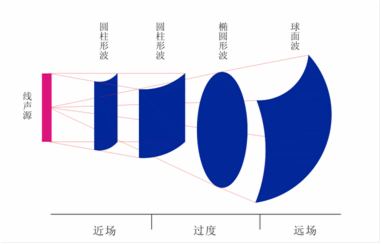

聲波輻射形狀變化

    目前國際上主流廠商，對聲束產生的旁掰采用的技術手段更多的是抑制其出現，有通過物理方式或單元特殊定制的方式，也有通過電子DSP技術 來消除，效果各有不同，MBS多聲束合成技術采用更合理的處理辦法，因為從理論原理分析聲束在形成主掰時是必定帶來旁掰的，如通過抑制的方式消除旁掰，也會衰弱主掰的形成，MBS技術是在遵循理論原理的基礎上，通過特殊的波導設計以及驅動器特殊處理，來達到將原來視為多余無用的旁掰合成到主掰聲束上，從而消除旁掰來來的負面作用,同時增強主掰能量.

    主要特點:

    旁掰能量轉移 到主掰上，匯集到預定收聽區域，從而提升直達聲及射程;

    2. 消除了垂直方向聲波向空間自由輻射所帶來的無用反射，如天花板、地板等建筑反射。對于建聲環境比較差，混向時間過長的環境，都能獲得非常清晰的聲音再現;

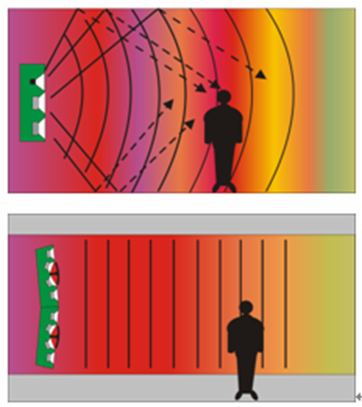

傳統二分頻音箱 MBS 多聲束合成技術音箱聲波輻射示意

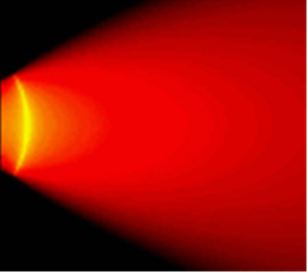

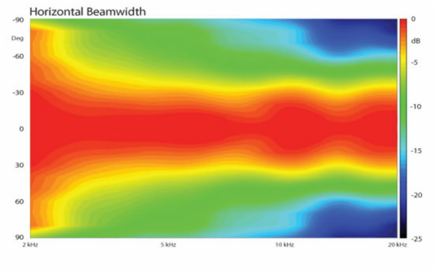

MBS高音聲束圖

    3. 減少嘯叫的出現，無用的旁掰在空間傳播容易引起梳妝效應，導致聲場不均勻，更容易引起反饋嘯叫產生，MBS多聲束合成技術使聲場更均勻，從而減少嘯叫的出現。

    二、產品技術功能與參數

    1 、 CS-855C 產品特點：

    線性音柱,全部采用定做喇叭單元 ,高音單元是通過特殊材料處理,減少高頻間的有害干涉,提升高頻輻射距離，4個4寸中低音單元以線性結構排列,通過耦合技術以柱面波的形式輻射聲波,使聲場覆蓋更均勻,人聲清晰、干凈，靈敏度、輻射距離遠，配有多功能安裝支架，使安裝靈活方便，可壁掛裝、吊裝、多臺疊裝、支撐安裝，特別適用于多功能廳、會議室、宗教場所等。

CS-855C技術參數：

    頻率響應 100Hz～20KHz

    單元數量低音4〞×4

    高音釹磁1〞×4

    標準阻抗 8Ω

    長時間承受功率 150W

    峰值功率 300W

    靈敏度 93dB(1W/1m)

    最大聲壓級 117dB

    輻射角 120H×60V度

    音箱尺寸 495×135×175mm(H×W×D)

    輸入接口鳳凰頭4J

    重量 5.5kg

2 、 CS-1065C 產品特點：

    線性音柱,全部采用定做喇叭單元,高音單元是通過特殊材料處理,減少高頻間的有害干涉，提升高頻輻射距離。6個4寸中低音單元以線性結構排列,通過耦合技術以柱面波的形式輻射聲波,使聲場覆蓋更均勻，人聲清晰、干凈，靈敏度、輻射距離遠，配有多功能安裝支架，使安裝靈活方便，可壁掛、吊裝、多臺疊裝、支撐安裝，特別適用于多功能廳、會議室、宗教場所等。

    CS-1065C技術參數：

    頻率響應 90Hz～20KHz

    單元數量低音4〞×6

    高音釹磁1〞×4

    標準阻抗 8Ω

    長時間承受功率 200W

    峰值功率 400W

    靈敏度 95dB(1W/1m)

    最大聲壓級 121dB

    輻射角 120H×60V度

    音箱尺寸 680×135×175mm(H×W×D)

    輸入接口鳳凰頭4J

    重量 8.7kg

    3 、低頻補聲配套低音音箱 CS-SUB12

產品特點：

    CS-SUB12搭配12寸定做單元，以小箱體結構設計，倒相箱結構，增強低頻下限，低頻力度強勁、飽滿。配合CS-635C/CS-1065C使用，增加音樂的節奏感，動態突出，效果更加震撼;提升語音飽滿度，滿足聽音的舒適度與層次感。應用多功能廳、報告廳、展覽展示場所、會議室、娛樂會所等場合。

    技術參數：

    頻率響應 55～150Hz

    單元數量 12寸超低音×1

    標準阻抗 8Ω

    長時間承受功率 500W

    峰值功率 1000W

    靈敏度 100dB(1W/1m)

    最大聲壓級 127dB

    安裝點支撐孔1個

    音箱尺寸 450x380x447mm(H×W×D)

    輸入接口 2xNeutrik NL4

    重量 25kg
