先讓我們回憶一下，傳統低頻揚聲器發出的200HZ以下的低頻是360度全方位傳播的。這是因為低頻揚聲器的聲音指向與它的大小和它所產生聲波長度的比率有關。聲波的長度或大小與其頻率成反比，因此當低頻聲波比低頻揚聲器的單元和外殼尺寸長得多時，聲波的輻射在所有方向上都是相等的，包括側面和后方。

    定向心型聲波

    現在，如我們所知低頻聲波的全向輻射有時會產生問題，因為它可能會被反射從而在房間的某些地方產生低頻干擾或打擾到隔壁空間。但是50年代后期的音響工程師就已經使用至少兩個低頻單元來組成了低頻矩陣，并在仔細調整了延遲、極性、輸出音量和單元之間的距離后成功讓低頻聲波的傳輸具有了方向性。因此，術語心型聲波指的是聲波傳輸方向覆蓋的形狀，帶來的效果是在揚聲器的前面音量會更大，后面則更安靜。

    實現這種心型聲波，有兩種技術解決方案。要么設計一個有心型聲場的低頻揚聲器（在同一揚聲器內有前后兩個發音單元，如Q-SYS KS212C低頻揚聲器)，要么使用兩個獨立標準的低頻揚聲器和內置的預編程DSP預設來為每個單元設置正確的正向或反向聲波，如Q-SYS KS118。這兩個單元將結合產生高達15 dB的心型聲波模式。

    心型聲場的部署

    那么，如果兩個或更多的KS118低頻揚聲器可以輕松的被部署和配置為心型聲波模式，而不需要復雜的計算或處理設置，我們不禁要問：如何正確的擺放這些低頻揚聲器，來獲得心型聲場的最佳性能？

    組成心型聲場所需的所有設置參數都已經被編程到每個KS118低頻揚聲器的DSP中。在每個面向前方觀眾的低頻揚聲器上，應該選擇名為“Forward”的心型預設，而在每個背向觀眾的單元上，應該打開預設中的“Rear”選項。然后每個低頻揚聲器都要輸入相同的音頻信號，并且信號的增益設置也要完全一致。

圖1 –?兩個設置了心型聲場的KS118低頻揚聲器，展現了心型聲波輸出。

    現在的問題是如何正確的將低頻揚聲器擺放在舞臺上或附近的地面上。這里有三種部署方式，要根據舞臺和場地的布局，觀眾與舞臺的位置，可能的掩蔽物，等等來進行選擇。

    一個不錯的方式：并排擺放

    將KS118低音炮并排放置（如圖2）可以節省場地空間，并為觀眾提供良好的舞臺能見度，但這樣的心型聲場精度有限。

圖2 -?將兩個KS118并排放置和設置的心型聲場部署方式（俯視圖）

    一種更好的方式：堆疊

    將兩個KS118低頻揚聲器疊加在一起（如圖3）提供了與并排擺放相似的效果。并且這種方式節省了地面空間，這對小型場所通常是有很大幫助的。

    圖3 –?將兩個KS118堆疊組成的心型聲場部署和DSP設置。請注意將面向后方的低頻揚聲器放置在陣列的底部。

    最佳選擇：背靠背

    背對背放置低頻揚聲器（如圖3）提供了最佳的心型聲場性能，在陣列的后部有15 dB的聲音衰減。但是要確定場地或舞臺有足夠的空間來滿足這樣的部署。

圖4 –?將兩個KS118背靠背（側視圖）部署的心型聲場。

    三個低頻揚聲器組成的心型聲場

    三個低頻揚聲器的組合方式為：兩個向前和一個向后，這樣可以提供額外的正面聲學輸出，但后部的衰減效率會略低。但需要注意的是這樣部署不如背靠背的聲場效果好。

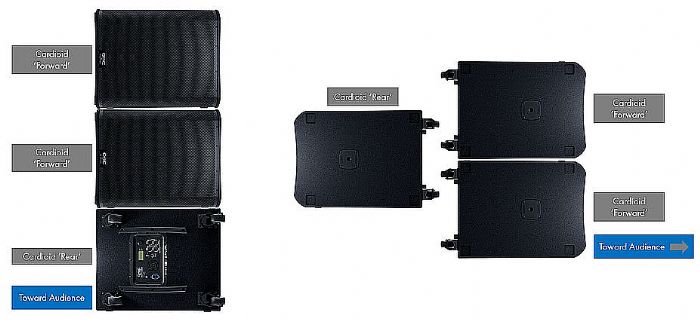

圖5 –?使用三個KS118的心型聲場部署，或堆疊或背靠背（俯視圖）。

    總結

    低頻揚聲器的心型指向部署在許多現場活動或固定安裝應用中非常有用。如不讓低頻干擾到鄰居。讓低頻控制在一個區域內（貿易展覽、會議、研討會等），減少舞臺上的低頻反射，使多個音頻活動發生在同一大型場館或戶外等，低頻揚聲器心型指向的后部衰減(2個KS118和一個KS212C可為聲場后方提供15 dB的降低)將顯著增加低頻揚聲器的使用場景。

    在您對揚聲器的設置有所了解后，為多個QSC低頻揚聲器進行心型指向的設置就變得相當簡單。如果對此有任何問題，歡迎隨時與我們聯系！
