最近不小心弄丟了一根數據線

    于是就隨便買了一根

    接口一樣，樣子一樣

    但是充電2小時，使用1小時

    再也無法實現原來的充電5分鐘，使用2小時 了

    不甘心，為了搞明白就查了很多資料

    發現，原來問題不是在線，是在芯 !

    缺了那名為線纜電子標簽芯片(eMarker )!

    那么本期內容，我們就來聊聊eMarker

    eMarker(Electronically Marker)芯片，電子標簽芯片，它能勤奮地記錄互連設備之間的數據，標記線纜特性，包括數據傳輸速度、最高電流電壓，甚至是線纜長度、供應商和產品ID等等。該芯片用于USB-C技術。通過eMarker芯片，輸出端(如充電頭，筆記本)可以根據輸出端連接的設備(如手機或顯示器)調整匹配的電壓/電流或音視頻信號。

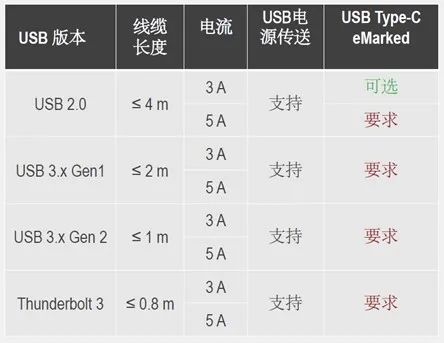

    eMarker的普及還與USB-IF協會的要求分不開，USB-IF規定線纜想要支持5A大電流、USB3.0及以上的傳輸速度、視頻傳輸功能，都需要搭載eMarker。

    USB-C通過協商可允許高達240W的功率傳輸，前后兩端的設備通過CC鏈路實時溝通PD(Power Data)協議信息。

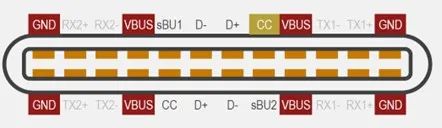

• VBUS和GND針腳用于電源和返回通道

    其中一個CC針腳為配置通道，用于溝通確認

    另外一個CC針腳可用于對eMarker芯片供電

    PD協議的溝通如下圖例子所示：

    Lightware以制造AV設備而聞名，能力也擴展到豐富的線纜陣列，從而增強了其全面的產品組合。Lightware的線纜采用了這種先進的eMarker芯片，以確保卓越的性能和可靠性。Lightware生產研發產品的核心優先考慮一直都是：建立具有最佳傳輸質量和可靠性的無縫線纜通信。

    另外，USB傳輸數據就像心電圖一樣，信號有明顯的高高低低起伏。現在，想象一下通過超長電纜傳輸數據——如果沒有eMarker這種特殊芯片的幫助，信號會變得平滑，失去完整性。而在eMarker的幫助下，信號在整個旅程中將保持不變，以提到穩定性和數據完整性。

    下一期，我們將深入了解USB的版本以及其拓撲結構。
