什么是COB

    依托于技術不斷迭代更新，目前LED顯示行業已進入微間距超高清顯示時代，COB在近幾年繁榮發展，成本不斷優化，更具有產品競爭力，備受行業關注。COB技術將LED芯片直接封裝在金屬基印刷電路板上的封裝方式。這種封裝技術可以簡化生產工序，提高生產效率，同時降低不良率。作為L(zhǎng)ED顯示行業的進擊者，創維COB顯示屏已經成為眾多場景的不二選擇。

    全倒裝COB優勢

    1 可靠性高

    倒裝COB采用全倒裝發光芯片及無焊線封裝工藝，發光芯片直接與PCB板的焊盤鍵合，焊接面積由點到面，焊接面積增大，焊點減少，產品性能更穩定。封裝層無焊線空間，封裝層更輕薄，降低熱阻，提升光品質，提高顯示屏壽命。

    2防護性好

    全倒裝COB具有防撞、防震、防水、防塵、防煙霧、防靜電等特性。

    3 顯示效果好

    全倒裝COB作為正裝COB的升級產品，封裝層厚度進一步降低，可徹底解決正裝COB模塊間的彩線及亮暗線的頑疾。同時具有超高對比度、高亮度、高分辨率等特性，支持HDR數字圖像技術。

    4點間距小

    全倒裝COB是真正的芯片級封裝，無需打線，物理空間尺寸只受發光芯片尺寸限制，突破正裝芯片的點間距極限，是點間距1.0以下產品的首選。

    5節能舒適

    全倒裝發光芯片同等亮度條件下功耗降低45%，有源層更貼近基板，縮短了熱源到基板的熱流路徑，具有較低的熱阻。

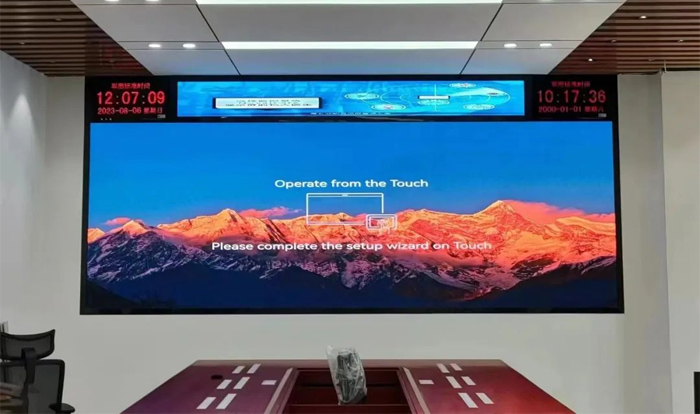

    創維商用SCOB

    創維商用SCOB LED是一種基于面光源升級優化的新一代光源封裝技術，具有更高的可靠性和更長的使用壽命。它采用多層覆膜封裝技術，底層色調夠黑，表層更透亮，擁有優越的墨色一致性，超10000:1的對比度，畫質更出色。創維商用SCOB LED還具有高可靠性、高效率、低不良率等優點，擁有防眩光、防掉燈、防碰撞、放刮傷、防潑濺、防氧化、防靜電、防灰塵超強多重防護，安全性再次升級；可以滿足不同客戶的需求。
