隨著國民經濟的飛速發展，人們越來越講究生活質量，對電影院的環境要求也越來越高，而影院本身對空調系統的消聲、減震與節能又有很高的要求。這就令影院空調設計顯得尤為重要。本文以某影城巨幕廳的空調設計為例，探討了影院空調設計中應重點注意的問題。

    1、巨幕廳空調負荷特點及計算

    位于南方某商業廣場一至四層西南部的影城，分為觀眾使用部分（九個影廳）、技術設備用房和行政管理部分，在管理和使用上相對獨立，因此，采用獨立的空調系統。影城大巨幕廳長15m，寬25m，高22m。人員密集，人體潛熱量較大，是主要的空調負荷，當室溫較低時，可以減少潛熱量，因此應盡量降低或不要再熱處理，降低送風溫度，有利于節能。

    1.1、巨幕廳空調負荷的組成

    此廳在其他附屬房間之間，外維護結構很少，僅有一面外墻和一層屋面，因此溫差傳熱量和太陽輻射得熱量很小，且因建筑聲學處理的需要，墻壁與頂棚等大量使用吸音材料，加強了其隔熱性，也降低了維護結構的傳熱負荷。此廳的照明設備負荷約為7w/m2時，且在電影放映時不開，此負荷可忽略。因此，人體散熱散濕負荷成為巨幕廳的主要負荷。

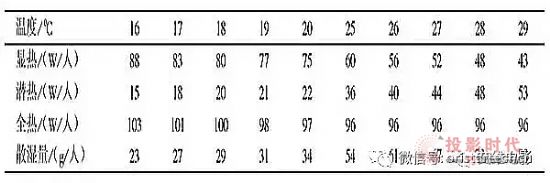

    人體散濕量與活動狀況、服裝、室內環境、性別、年齡、身高、體重等一系列因素有關。推算出成年男子在不同室溫不同勞動強度下的散熱散濕量，對于不同建筑物考慮各種修正系數即可得總的人體散熱散濕負荷。本設計的室內設計參數采用節能標準，夏季：室內設計溫度tn=26℃，相對濕度Φ=65%，冬季：室內設計溫度tn=17℃，相對濕度中Φ=40％。人體散熱散濕負荷以觀眾人數乘以表1中相應的散熱散濕量即可。

    1.2、送風量的確定

    依照空調負荷（夏季），如采用13口差風溫差，則計算出消除廳內余熱余濕所需送風量極小，相應的換氣次數也很少，僅為1次/h，合30m2/(h·人），這樣將造成室內氣流組織分布不均，惡化廳內空氣環境。按Q=CGΔt(其中：G為送風量，Q為空調負荷，Δt為送風溫差，C為干空氣的定壓比熱)來分析，要增大送風量，可以降低送風溫差，即提高送風溫度，又考慮到送風溫度對人體潛熱的影響，不易太高，故取Δt=6.5℃，則G=60ｍ3/(h·人)，比較合理。提高送風溫度可由再熱和二次回風兩個途徑來實現，為了避免由于再熱而引起冷熱抵消，浪費能源，本設計采用二次回風系統加大送風量。

    另外，為了達到人體的舒適感，新風量的確定要考慮到室內CO2濃度控制、粉塵及異味的消除，在以往的空調房間，新風量一般為30m3/(h·人)，近年來，由于人們對節能的重視以及禁煙活動的開展，新風量不低于9m3/(h·人)即可滿足要求。本設計最小新風量取10m3/（h·人)。

    2、巨幕廳的氣流組織形式

    由于觀眾在觀看電影期間不能隨意走動，因此巨幕廳的氣流組織十分重要。送風氣流應分布均勻，在觀眾區形成舒適的均勻的速度場和溫度場，不能讓觀眾有吹冷風和頸后吹風的感覺。還應充分利用回風口的位置改善氣流分布，消除送風“死角”。

    本廳的設計考慮了側送下回、下送上回和上送下回三種方案，分析如下：

    (1)側送下回式系統

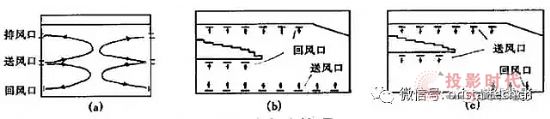

    目前的側送下回式一般是在距地面3～4m處的墻壁上設置側送風口，在墻的下部設置回風口，墻的上部設置排風口，如圖1a所示。以送風口中心高度為分界面，將高大空間分為空調區和非空調區，向觀眾所在的空調區送風，而空調區的大部分熱量(屋頂、上部外墻、照明熱量)均由上部排風帶到室外，這樣空調冷負荷只占整個巨幕廳負荷的一部分，節能效果良好。當高度H≥10m，建筑容積大于10000m2，空調區高度小于等于0.5H時，此分層空調可比全室空調節能30%左右。

    但此方案不能采用。因為本廳側墻沒有布置風管的位置，若將送風干管布置在建筑物室外，則影響建筑物的美觀，如將干管布置在吊頂內下接風管側送，則會影響影廳音響效果。

    3、巨幕廳的空調系統設計與調控

    考慮到整個影城各個房間的使用功能和時間不同，將行政管理用房和技術設備用房劃分為一個系統，采用風機盤管加新風系統，為方便管理和節能，九個影廳各設獨立的空調系統，分別控制。巨幕廳就是其中之一，設計方案如下。

    為了保證廳內空氣環境清新，本設計應用二次回風系統適當提高了送風溫度，也達到了節能的目的。在空調房間內設置回風機兼作排風機使用，根據季節變新風量運行。

    在空調系統的新風、排風、一次回風和二次回風處分別加裝電動閥門，新、排風量隨季節變化進行調節，一、二次回風量根據送風溫度進行調節。

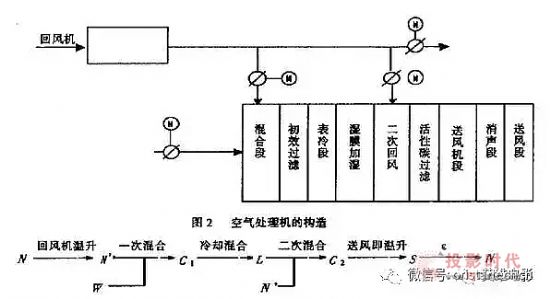

    空氣處理過程（夏季工況）如圖2。處理過程i-d圖如圖3所示。

    4、空調系統的消聲與減震

    為了達到電影院的噪聲標準，消除或減弱各種噪音進入室內，除采取一般的措施外，還采取了以下措施：將空調機房做隔聲處理，內壁貼吸聲材料；相鄰個影廳隔墻做雙墻，中間為空氣夾層，兩側貼吸聲材料；風管和水管穿過墻壁和樓板時在管道與洞壁間用柔性材料填充；控制風管與風口風速，管道上加裝消聲彎頭等消聲部件，采用鋁箔復合消音風管等等。

    5、結論

    根據以上設計實例的分析，筆者認為設計人員在電影院空調設計中應注意以下幾個問題：

    （l）從實際情況出發，注意考慮電影城的建筑美觀和視聽效果。

    電影院主要是滿足人們對電影藝術的享受，因此應把良好的視聽效果放在首位。本設計正因為考慮了這一點才舍棄了測送側回式，并且也著重做了消聲和減震處理。

    （2）在于業主密切溝通的情況下，最終確定節約能源和資金的合理方案。

    應對各種從理論上可采取的方案進行綜合分析，并進行造價的估算，力求在經濟上合理，卻能節省能源。如本設計是以新的節能設計規范為依據，并在空氣處理過程中采用二次風加熱，省略加熱器，從而消除了冷熱抵消的浪費能源現象，故與傳統設計比較可節能33％。而且，在實際運行中，影院的視聽效果良好，能保持舒適的室內環境。
