一、背景描述

    部隊作戰指揮中心，在戰時發揮著指揮部隊作戰的關鍵作用，在非戰時也要擔當著相當重要的地位，在社會中的各個方面，都需要作戰指揮系統。現代軍事作戰指揮講求快速準確和靈活應變，往往就在瞬息之間就是決定勝負的關鍵，需要建立一個貼近實戰需要的綜合信息顯示界面，為指揮員完成戰略部署討論、戰術想定提供了強大的技術支撐，使指揮人員能及時提出預案、方案和決策意見，確保指揮系統的決策、命令能夠穩妥迅速地傳達執行并反饋，從而保證整個指揮系統具有聯動性、高效性、完整性。

    當前，違法犯罪活動的高科技化、智能化，迫切地要求作戰指揮中心工作要增加科技含量，把指揮中心建設成為圖像監控、電子地圖、移動目標定位系統，充分將現代科學技術成果運用到部隊作戰的工作當中。

    二、建設需求

    部隊需建設一現代化、采用先進技術的指揮中心，該指揮中心主要負責實施3G移動通訊指揮中心系統和部隊多媒體調度中心綜合職能部門，輔助首長會議、黨委會議、政治部會議等布置突發事件、重大事故、組織重大專項行動，實現快速反應、整體作戰的部隊指揮協調。

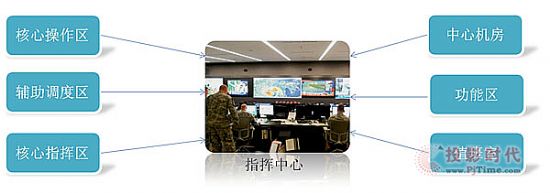

    在指揮中心本地劃分為大屏顯示區、核心操作區、輔助調度區、核心指揮區、功能區等，核心指揮區和功能區有桌面信息插孔和監控視頻，可選擇性的顯示在大屏上。核心操作區和調度區有多臺操作終端和主機，需有KVM功能實現一人管理多個終端的效果。各類部隊視頻監控網絡等系統的操作客戶均接入在核心操作區和調度區。中心機房的環境控制系統的圖像需接入指揮中心實時觀看，同時在值班室的電視可以看到環控系統的實時情況，值班室電腦需接入指揮中心。需實現同各個下級單位或上級單位實現視頻會議的功能，以確保各重大指令或決策的快速傳達。

    三、系統選型標準

    根據對****指揮中心系統的建設需求的詳細調研，配合現場使用的功能需求，在配置上有如下的要求：

    要求提供廣播級別的冗余、熱插拔技術，為冷卻系統、溫控系統、電源系統、負載控制、控制板卡、輸入輸出板卡、鏈路冗余提供安全穩定系統支撐，要求配置可熱拔插輸入輸出板卡+備份電源+備份風扇。

    可支持常見高標清視頻信號的直接接入和輸出（不經過雙絞線/光纖轉換），支持的高標清信號包含：CV/YUV/VGA/DVI/HDMI。近距離的傳輸保證原始信號直接接入核心矩陣，保證信號的無損并節約施工成本；距離比較遠的位置（100M-300M）可使用雙絞線傳輸；超遠距離（300M-40KM）可以使用光纖設備進行傳輸。

    具備高清信號的長驅功能，支持DVI/HDMI高清信號前端可長線驅動35M。

    真正實時的信號無縫切換技術（非畫面凍結），所有輸出信號的切換均可瞬間顯示，實時的全方位管控功能，讓決策者的指令瞬間到達操作者,減少反應時間，從而減少停顯時間，不錯過任何一個畫面細節。

    具備PC端圖像預監功能，可以進行多路視頻圖像的預覽。

    要求無壓縮的視頻分辨率高達1920 x 1200@60Hz，包括1080p，提供無損的像素對像素傳輸。

    要求自動EDID功能。

    集視頻圖像管理、大屏拼接處理、中央集中控制于一體，支持圖像拼接、疊加、漫游、縮放功能，具備畫面拼接處理器的功能；支持網絡集中控制板卡，可實現對現場所有設備的集中控制，同時在PC客戶端所有功能通過同一款軟件操控：操控界面為全中文，支持操作用戶的安全管理，多路畫面的可視化預覽，預案管理，視頻拼接，集中控制等功能。

    字幕編輯顯示功能，具備為所有輸入輸出畫面添加字幕標示。

    操控方式，可提供串行接口，網絡接口，專業面板接口，保證控制終端的接入；訪問時可以通過PC，平板，中控系統來進行操控；平板控制無需通過中控即可接入矩陣控制，PC端軟件為全中文界面，操作快速便捷，易入手，管理的設備可重命名。

    支持高清與標清信號的相互轉換。

    系統安全，通過光纖線+網線擴展延伸鍵盤、鼠標等外設設備，實現總控室監控坐席遠端會診、簡化監控坐席桌面、坐席分組管理，總控坐席人員權限分級管理，可根據不同坐席人員級別擁有不同管控權限，實現分區控制功能，并由領導指揮坐席對各終端進行集中管控。

    四、解決方案

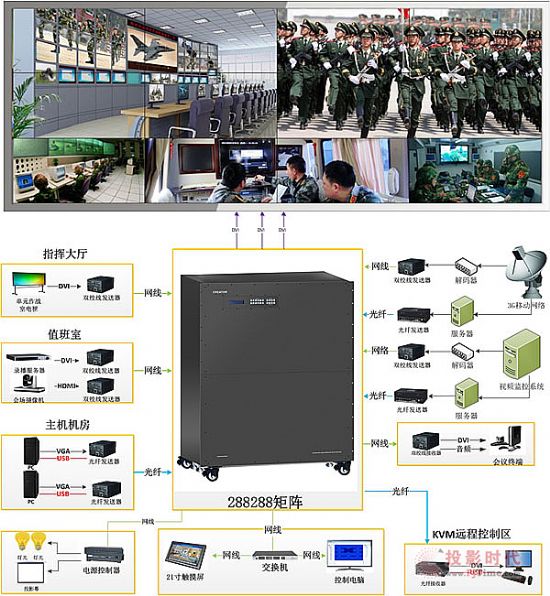

    圖形圖像管理平臺對接入指揮中心的各類信號進行整合管理，根據接入節點的距離給出專業經濟的解決辦法：距離50米以內信號直接接入管理平臺；距離50-100米范圍的信號以雙絞線的方式接入；100-300米范圍的信號以多模光纖的方式接入；距離更遠跨樓宇或跨單位的情況比如在幾百米到20公里的范圍可通過單模光纖的方式接入。（如下面的系統連接示意圖）。

    該平臺穩定性高，管理層次分明、集中，具備雙電源冗余備份避免因電源問題造成系統的不穩定。具備強大的擴展功能，可實現指揮廳的中央集中控制、對拼接墻的拼接顯示控制。通過簡潔易用的pc操作平臺可以實現對指揮中心所有的設備的智能控制。圖形圖像管理平臺對于該項目詳細解決辦法和突出的優勢請參考以下內容。

    4.1各節點不同信號接入的解決辦法

    需求分析：

    情報研判室、值班室、機房等節點在指揮中心的距離遠近不一；信號類型也各不相同；這樣要求視頻管理平臺要具備各類高標清信號的不同距離傳輸的解決方法，同時要滿足各類不同信號的同時接入與輸出。

    解決方法：

    1、圖形圖像管理平臺支持各類信號（CV、Y/C、YUV、VGA、DVI、HDMI、SDI、HDBaseT等）的輸入和輸出，解決不同信號類型的轉換問題。

    2、對于節點距離的遠近，圖形圖像管理平臺給出不同的傳輸解決辦法：

    A）距離50米以內，原始信號可以直接接入。

    B）距離50-100米，使用雙絞線無壓縮傳輸。

    C）距離100-300米，使用單芯多模光纖傳輸。

    D）距離300-20公里，使用單芯單模光纖傳輸。

    設計優勢：

    1、圖形圖像管理平臺信號兼容性強，便于用戶的升級設備和原有設備的混用，不同品牌設備互通混用。

    2、根據傳輸距離的不同，提供不同的傳輸方式。給出最合適的解決方法，盡量減少系統信號的來回轉換，同時也為用戶節約了建設成本。

    4.2部隊視頻監控系統和3G移動通訊系統的接入

    需求分析：

    部隊視頻監控網絡包含各類不同等級的視頻監控網絡，比如：部隊行政單位監控網絡；各邊防監控網絡；各地區主要干道的監控網絡等。這些監控網絡都要接入指揮中心，并可以隨時調取觀看或推送到拼接墻顯示。

    在視頻調度區域有時候需要一人對于多臺主機操作，或多人輪流操作一臺主機，為便于操作員快速響應領導的調度指令，要求系統在視頻信號管理的基礎上具備KVM管理功能。

    KVM對于公安、邊防、軍警機房或數據中心的空間及信息環境能創造廣大的效益，不只能降低能源消耗、節省機架與機房空間，還能避免多余的鍵盤、顯示器與鼠標所造成的雜亂。而且通過KVM的集中管理，可協助軍區部隊信息人員大幅簡化工作流程、強化部隊作戰能力。

    設計優勢：

    1、部隊視頻監控網絡的內容由調度區操作臺進行調取預覽并制定通過某個解碼通道輸出給圖形圖像管理平臺，這樣各個系統職能清晰明確便于管理和故障排查。

    2、圖形圖像管理平臺所有接入的信號都以無縫切換的方式輸出。切換速度快，無黑屏抖動，執行效率高，保證不錯過任何一個視頻監控細節。

    3、光纖KVM方式可以很大的提高視頻調度操作員的執行效率。

    4.3大屏拼接顯示

    需求分析：

    指揮廳的顯示區域安裝拼接墻，用于顯示各監控網點的主要視頻和目錄列表，各類案件情報信息和目錄列表，可以隨時把調度的信息推送顯示出來。要求支持開單獨的視頻窗口，窗口疊加，漫游，窗口模式的編輯和調用。

    解決方案：

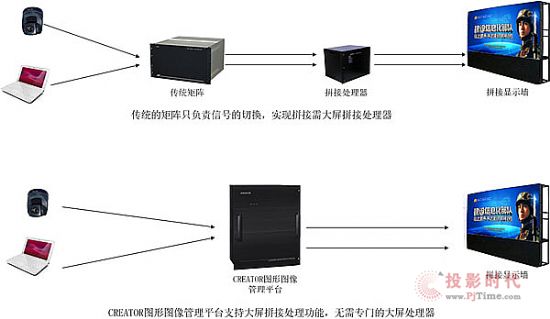

    傳統的解決方案是必須要配置拼接處理器連接到大屏來實現這些拼接效果，這種方式造成整個系統結構非常復雜不利于使用和維護，而且矩陣到拼接處理器之間也存在不同品牌產品的兼容性問題，同時用戶的建設成本也比較高。采用圖形圖像管理平臺具備有圖像拼接處理的功能，通過平臺的拼接輸出卡直接接入大屏即可實現圖像的拼接，窗口，漫游和模式的調用等效果。

    具體的拼接特效如下：

    窗口縮放

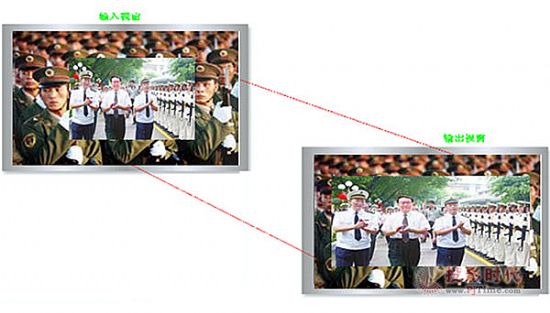

    窗口縮放主要是把輸入視窗進行等比例放大，如下圖。輸入信號的分辨率為640×480，無法滿屏顯示，輸入時信號的分辨率已為1280×1024，已占滿整個窗口。

    窗口拉伸

    窗口拉伸主要時指對輸入視窗進行任一比例的拉伸，如下圖。

    多屏幕顯示

    四圖像等比例顯示

    顯示效果如下圖，四個視窗分別占居輸出視窗的四分之一。

    畫中畫顯示

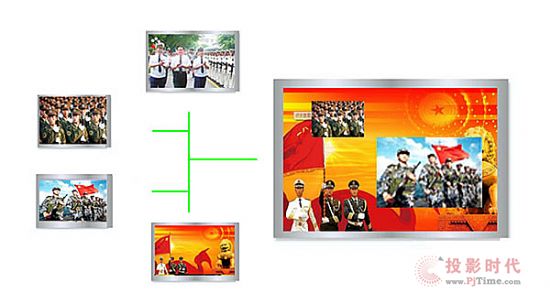

    畫中畫顯示模式下，幾個視窗層層包含，最前端窗口回遮住后面窗體中的內容。顯示效果如下圖。

    多畫面顯示

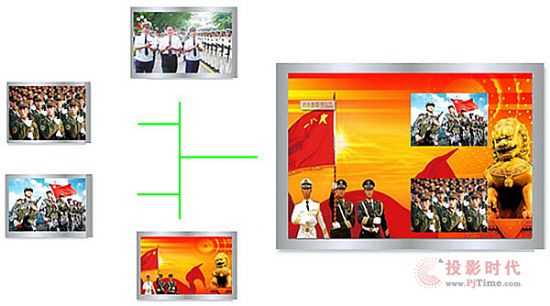

    多畫面顯示模式下，不同輸入視窗只占據輸出視窗的一部分，顯示效果如下圖。

    整屏顯示模式：

    1．可整屏顯示一幅大畫面：

    2．可單屏顯示視頻畫面：

    3．可多畫面疊加顯示

    4．可在大屏的任何位置開窗口，窗口位置可以隨意改變，窗口大小可隨意縮放或拉伸：

    5．單屏畫中畫顯示模式下，幾個視窗層層包含，最前端窗口回遮住后面窗體中的內容。顯示效果如下圖。

    4.4可擴展中央集中控制

    指揮中心項目包含的系統很多，在使用的時候需要對每個系統進行操作和調配。傳統的解決方案是單獨做一套中央控制系統，對指揮廳內的聲光電和視頻等系統進行管理控制，但是這種控制端也只能局限在觸摸屏上面做一個簡單的觸控，多路的圖像預覽，可視化操作觸控這些效果也沒有，能否在一臺觸控PC平臺上實現對所有系統（音頻系統，視頻系統，電源管理，會議系統，監控系統，拼接系統等）進行統一的管理呢？那么圖形圖像管理平臺通過配置一張高級控制卡即可實現對指揮中心所有系統的控制。

    高級控制卡的網絡接口可以通過交換機和CR-PGMIII控制主機級聯對接，從而實現對會場所有系統的集中操控，在PC客戶端可以定制個性化的觸控界面從而實現一臺pc，一套終端軟件觸控整個指揮廳所有系統。

    這樣建設可避免PC端安裝并打開多個控制終端進行操作，簡化管理操作流程，管理更集中直觀。PC觸控終端可以和中控觸屏同時使用，相當于控制方面的備份。

    觸控界面截圖：

    1、窗口操作模式：

    2、全屏操作模式

    4.5圖形圖像管理平臺PC端可視化觸控

    PC端可視化觸控平臺優勢：

    1、用戶只需要在一臺pc上即可完成指揮中心對信號的調配，現場環境的調節，聲音調節等幾乎所有的操作，操作控制界面可個性化定制。

    2、根據操作員的身份，給予不同的登陸權限和操作權限，并形成操作日志。

    3、在調取視頻前，可以先對視頻內容進行預覽觀察，便于操作員調取視頻圖像的準確性和調取有針對性的視頻內容。

    4、視頻拼接的管理，在手動添加視頻窗口，編輯和調用視頻模式。

    5、對信號的實時調取和預案編輯和調用并支持畫面輪詢顯示，解決對于常用視頻信號調取的反復操作。

    PC觸控平臺操作視圖

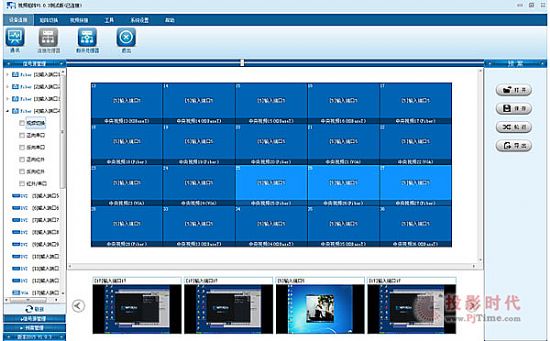

    1、可視化觸控操作，可對多路視頻預覽，預案管理，可對每路視頻進行文字備注，顯示當前信號接入情況。

    2、視頻畫面拼接顯示，可編輯多種模式，支持畫面漫游等。

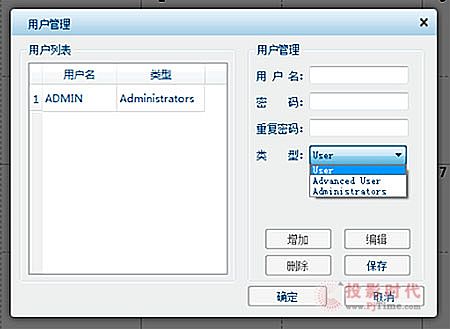

    3、對不同用戶進行權限劃分管理和記錄，不同等級用戶給予不同權限。

    4、點擊“可編程”即可進入中控功能的配置界面，點擊“中控”進入控制界面進行操作。

    總結：圖形圖像管理平臺不僅是對音視頻信號的管理，同時更是對指揮廳整個系統的操控管理。

    4.6系統備份

    CREATOR圖形圖像管理平臺支持系統熱備份，根據該項目的需求情況，同時廠商秉持項目中的嚴謹做事的態度，提出對該項支持冷備份保障。具體內容如下：

    1、熱備份：產品支持雙電源備份，所有板卡支持熱拔插；同時機箱采用內部電路切換優化技術，把機箱的穩定度提升至最高。保證系統的長時間工作的穩定性。

    2、冷備份：CREATOR提供該項目所涉及到的產品的備用件，包含矩陣所有的輸入和輸出卡，和36×36的機箱。同時在*****地區有20人的技術工程團隊保證在2小時內響應到位，1小時解決故障問題。
