一、產品簡介

    開普勒混合矩陣切換器是北京小鳥科技推出的數字高清混合矩陣，本系列混合矩陣適用于多種格式的視頻信號輸入、輸出交換，可根據您的實際需求，選擇最適合的視頻輸入、輸出卡，避免使用過多的視頻轉換器，從而節省系統成本，降低信號的事故率，降低了視頻信號由于過多轉換造成的衰減，實現圖像信號高保真輸出。

    開普勒混合矩陣切換器帶有斷電現場保護、多種格式信號交換功能，采用純硬件板卡式結構，安裝靈活方便，設備支持HDMI、DVI、VGA、CVBS、YPbPr等信號輸入輸出。具備多種控制方式：RS232控制、網絡控制等。該設備是DIGIBIRD專為高清數字音視頻切換工程而設計的廣播級工程機。為高清數字音視頻切換系統提供了一套獨特的解決方案。

    二、設備特點

    1. 無縫切換

    DigiBird HMX系列數字高清混合矩陣信號實現完全無縫切換，完全連續顯示，不黑屏、不藍屏、不閃屏。

    2. 自定義輸出分辨率

    DigiBird HMX系列數字高清混合矩陣設備可為每個輸出通道配置相同或不同的分辨率。這樣在工程項目上，就可以適應不同型號、不同組別顯示器所支持不同分辨率的要求。相比市面上僅能設置一種分辨率的矩陣來說，開普勒系列矩陣具有更高的應用靈活性，為針對分辨率要求多樣化的工程項目提供完美的解決方案。

    3. 隨路音頻技術

    DigiBird HMX系列數字高清混合矩陣設備支持單通道、多通道音視頻信號同步切換，單通道、多通道音頻/視頻獨立切換。能組合來自不同端口的視頻和音頻，還能夠替換一個HDMI信號中的音頻。

    在很多的音視頻系統中都需要處理模擬立體聲音頻信號。DigiBird HMX系列矩陣切換器的輸入輸出板卡均支持模擬的立體聲音頻連接，以滿足系統集成的需求。模擬信號會直接在輸入端進行數字化處理，確保系統內所有信號的一致性。信號轉換不會增加延遲，因為對于某些系統中零幀延遲非常重要。

    ①合來自不同端口的視頻和音頻

    4. 畫中畫

    可實現兩路不同來源信號在同一個顯示器中以畫中畫方式顯示。

    這對于前端顯示器數量有限，接入信號又較多的工程項目是一個很好的解決方法。

    5. 支持4K×2K高清圖像分辨率

    4K已經成為AV行業發展的必然趨勢。HMX系列混合矩陣配有支持3840*2160分辨率的HDMI輸入輸出板卡。為迎接4K時代的到來做好充足的準備。強大的數據處理能力，實現了4K信號傳輸的高質量，保證了圖像信號的實時、流暢、不丟幀。

    6. 控制方式多樣化

    DigiBird HMX系列混合矩陣支持TCP/IP網絡或者RS232端口進行控制。將DigiBird HMX系列混合矩陣接入現有網絡的交換機，用戶通過網絡工作站可對多臺矩陣實現獨立管理和協同管理，還可通過串口進行級聯控制。DigiBird HMX系列混合矩陣開放控制協議，支持第三方設備對其進行控制。例如在安防領域，支持通過安防專用鍵盤進行控制，完成信號快速切換上屏、重點區域輪巡切換等功能。

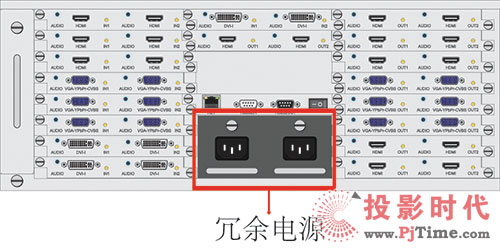

    7. 可靠性和冗余電源

    可靠性是DigiBird產品最重要的特性之一。HMX系列混合矩陣的機箱包含可熱插拔的N+1冗余電源。這樣的機箱設計在執行關鍵任務或高可靠性任務的環境里至關重要。如果其中一個電源以外損壞，冗余電源可以無縫的繼續為系統提供不間斷電力供應，保證系統的持續運行。

    8. 模塊化設計，支持熱插拔

    整個系統采用模塊化設計，包括輸入卡、輸出卡、切換卡、控制卡、風扇、電源等，并支持熱拔插。模塊化的設計為日常使用和維修帶來極大的方便，當系統出現故障時，無需拆開機箱就能實現在現場替換有故障的模塊，快速恢復系統正常運行。輸入模塊和輸出模塊的熱插拔特性使得系統可在不斷電的情況下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統的穩定、靈活、可靠。
