在多媒體視聽技術的推動下，人們對音視頻信號質量的要求也逐漸提高。與此同時，系統中信號源設備的種類越來越多，制式的種類也多，設備的接口的種類也在往多樣化方向發展，如果在進行信號處理是仍采用傳統的矩陣，勢必會讓系變得非常復雜。

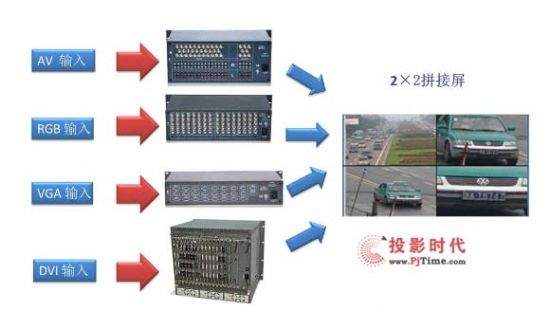

    傳統矩陣應用

    傳統矩陣應用：針對不同信號的交換分別需要不同制式的矩陣來分別處理，單路帶寬均在10~400M之間，僅僅是信號的交換傳輸，更不具備對數字信號的拼接、分割等處理！

    不斷擴大的系統工程使得矩陣的復雜度越來越高，傳統矩陣已不能滿足應用的需求，高清數字混合矩陣由此應運而生。高清數字混合矩陣能夠接收各種不同格式的信號的輸入，輸出，而且為了滿足信號傳輸距離的要求，有的混合矩陣還能直接接收網線信號，光纖信號。混合矩陣一般采用模塊化設計，各種信號輸入輸出均可通過相對應的輸入輸出卡來實現，目前在大屏拼接系統中的應用越來越廣泛。

    全數字高清混合矩陣應用

    全數字高清混合矩陣采用高速、并行的非壓縮數字處理技術，可對圖像進行控制和拼接等操作。

    全數字高清混合矩陣取代了傳統視頻顯示系統中因為信號源雜亂而產生的對多種不同信號格式的矩陣需求，也不再需要任何的信號轉換設備，進而減少視頻顯示系統的建設成本，降低整個系統的實施難度，而且避免了系統建成后故障點多，信號損失大、檢測困難、維護困難的、弊病。

    代表產品一： 寬博Multi-Video系列高清混合矩陣

    寬博Multi-Video系列高清混合矩陣，是寬博在第一代數字高清混合矩陣3年多應用經驗積累和未來市場的需求基礎上，開發的新一代高清視頻信號交換設備，并最先在2012年12月舉行的中國國際社會公共安全產品博覽會上亮相。

    目前Multi-Video系列高清混合矩陣已有32*32、16*16、8*8這3種規格，支持HDMI\DVI\VGA\3G-SDI\CVBS\YPbPr輸入； 支持HDMI\DVI\VGA\3G-SDI\輸出。同時增加了網線與光纖，控制信號的集成。更大程度的簡化設計與及安裝，為多媒體會議室，學校，家庭影院，指揮中心等提供專業的解決方案。

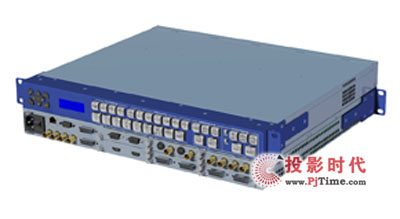

    代表產品二： 大連捷成Transformer多格式無縫切換器

    Transformer是一款多功能、模塊化全視頻轉換處理設備，通過匹配不同輸入模塊可實現多種格式視頻信號的無縫切換、雙畫面融合處理、特技轉場切換、畫中畫、下游鍵、LOGO插入、上下變換等功能。

    為了使得產品擴展性強、維護便利，該產品依然延續了模塊化的設計理念，將輸入通道以2路為單元按照不同信號格式分為6種：2×DVI、2×HDMI、2×VGA/YUV、2×SDI、2×CVBS/S-Video、2×Display Port；輸出則內置于平臺內，支持2組信號輸出（相互獨立），每組輸出包含1路DVI-I（支持HDMI或DVI及VGA）和1路SDI（3G/HD/SD-SDI）輸出。

    Transformer在控制層面有多種可選模式：本機面板、廣播級遙控面板、專業AV級遙控面板以及設備本身提供的LAN及RS-232/422控制接口。從安全穩定的角度，Transformer根據機箱內部各個部件的實際溫度自動對風扇進行轉速調整，適時降低或提高風扇轉速，合理對設備進行散熱的同時延長風扇使用壽命、降低風扇噪音，給設備提供一個良好的工作環境，并非傳統廠商僅以降低腔內溫度為目的，而忽視風扇噪音和壽命。

    代表產品三：淳中 泰坦矩陣

    Titans™泰坦1000系列混合矩陣是一款配置靈活、運行穩定的信號切換與分配設備。采用高性能的硬件模塊化設計，完美支持各類高清晰數字/模擬信號切換處理，為各行業的多種視訊信號分配處理提供一站式解決方案，是會議、能源、水利等專業行業視訊系統集成的不二選擇。

    Titans™泰坦1000系列混合矩陣提供HDMI、DVI、VGA、Video、CVBS、YPbPr信號本地直連。除此之外，還提供雙絞線輸入輸出板卡，配合雙絞線傳輸器可通過CAT6雙絞線延長輸入與輸出的信號傳輸距離。先進的全數字信號處理技術可保證信號無失真處理，將最優質的畫面還原到顯示終端。

    總結：矩陣的復雜度越來越高，集成度也在不斷增長，從單一接口矩陣，發展到多種接口矩陣，視頻矩陣發展到音視頻，控制混合矩陣，并賦予了更多的功能和品質要求，矩陣設計趨向集成化。這種設計在提高全系統的性價比，減少系統設備，增加系統穩定性等方面優勢顯著，同時也大大降低全系統功耗，為客戶的節能減排起正面促進作用。
