一、系統概述

    目前的網絡通信安全設備種類繁多，中低端網絡安全產品在低功耗、低性能需求上面基本能滿足行業一些傳統的包過濾要求，但是隨著大數據、云計算、物聯網的不斷發展，在一些開放的數據流、多云數據檢測、深度過濾以及最新的端到端適時網絡架構數據傳送等方面，傳統的一些網絡安全設備根本不能滿足上述的要求。

    針對這些高端需求，目前主流網絡安全設備廠商都有推出配套整機設備或方案，尤其是一些專用平臺的不可復制性和獨特性，讓成本代價通常很高，所以市場急需一種高性能、高可靠性但是又價格適中的產品，康士達科技的K-Q77NS恰倒好處地滿足了這一需求。客戶采用K-Q77NS，加上高品質的周邊配件，就可以搭建起高性價比高端網絡安全設備，比起傳統專用高端設備，成本降低至少50%，而性能和可靠性完全一樣。

    二、系統描述

    需要滿足到上述開發數據流以及深度過濾檢測等方面的需求，網絡安全設備的性能要求往往很高，從處理器性能到網絡通信速度、從適時數據交換到外圍擴展都有較高的要求。

    從目前市場需求上看，高端如軍工等應用上，專用芯片還是可靠性和安全性都比較高的。在X86方案上，英特爾的Core I3/I5/I7系列處理器基本能滿足這一運算需求；在網絡通信上，必須要有4電2光或以上的配置，外圍擴展上最好能支持2個PCIE8X；適時數據處理對內存要求起碼都在8G甚至是16G以上。

    三、控制系統設備要求

    1. 處理器性能強勁，必須能對大數據、深度檢測作出適時響應；

    2. 網絡連接功能強大，最好有四電兩光網絡配置；

    3. 足夠的擴展功能，最好有一個或者兩個帶獨立交換接口，最少PCIE8X以上；

    4. 存儲要求形式多樣，支持至少4個HDD接口或以上；

    5. 必須足夠穩定可靠，至少MTBP5000小時以上。

    四、系統框圖

    根據控制系統的硬件要求，康士達科技產品整體框架系統進行如下設計：

    1. 芯片組采用Intel Ivy Bridge平臺，處理器采用Intel三代Core I3/I5/I7 處理器；

    2. 網絡通信采用四路INTEL 82574L網絡控制芯片和82580DB雙光口設計，基本上滿足目前應用需求；

    3. 擴展接口采用兩個PCIE8X接口，可綜合接入8路16路甚至32路的交換需求；

    4. 4個內存插槽，最大支持32GB內存，確保適時響應；

    5. 兩組Bypass，支持USB3.0，CF卡；

    6. 全板三洋固態電容，超高穩定可靠性。

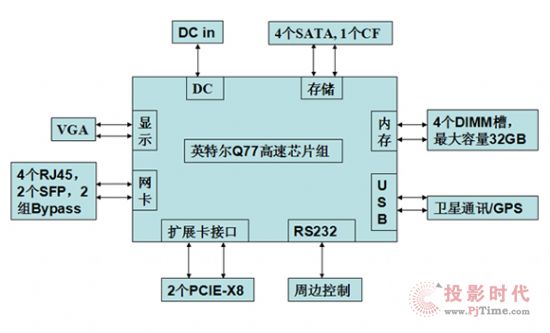

    硬件平臺框圖如下所示：

    五、產品規格

    1. 結構尺寸：289*219mm；

    2. Chipset: Intel Ivy Bridge的高速芯片組Q77；

    3. 處理器: 根據規格客戶可以自行選配，最高可支持第三代I3/I5/I7；

    4. 系統內存：4個DIMM槽，最大容量32GB；

    5. 視頻輸出：Intel HD video, 1個VGA Port；

    6. 網絡連接：集成6個Intel Gigabyte LAN（其中4是RJ45,2個是SFP）；

    7. I/O接口：10個USB（4個支持USB3.0，6個支持USB2.0），2個COM；

    8. 擴展接口：2個PCIE-X8 擴展槽；

    9. 存儲接口：4個SATA 硬盤接口（2個支持SATA3.0），1個CF卡接口；

    10. WDT：自動設定1~255秒，超時中斷和自動復位；

    11. 工作溫度：-20~60度。

    六、產品特性

    1. 和英特爾合作，支持英特爾二代三代 Core I3/I5/I7全系列雙核四核高性能處理器，系統強勁性能有保障；

    2. 強勁網絡支持，四電兩光網絡配置，同時支持兩個PCIE8X的擴展接口；

    3. 4內存槽，32G最大支持；4個SATA接口；2組Bypass；1個CF卡。
