CK4M系列邊緣融合控制器是專業的高端圖形處理設備,專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，具備視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    針對不同工程的硬件配置,CK4M提供不同功能的產品來滿足不同的應用環境。任何既定的硬件配置，搭配相應的子系列產品，都可以組成效果最佳、最經濟融合方案。

    CK4MS融合帶生成器，適合與中高端具備邊緣融合功能的投影機配合，比如松下PT-DW10000C， PT-D7700C-K， PT-FD570/PT-FD570，巴可ID R600 ，EIKI LC-X6，3D視景SX25+等。這類投影機本身帶光學邊緣融合功能，采用CK4MS系列產品，不僅降低了系統成本，而且CK4MS和投影機配合，能夠?qū)崿F(xiàn)極佳的融合效果。

    CK4MB基本型融合控制器，適合與所有的投影機配合，完成屏幕的融合顯示，該系列產品能有些解決色彩，色度均衡等問題，對于普通的商務投影機也能完成非常好的融合效果。具備極佳的系統工程性價比。

    CK4MH弧形矯正融合器，具備CK4MB的所有功能，而且具有弧形，任意四邊形，異形的矯正輸出功能。非常適合于某些特殊的融合項目，比如階梯形融合，異形融合等等。

    CK4ML立體融合控制器，具備CK4MH的所有功能，增加對被動式立體信號的支持，在正常顯示立體內容的同時，可以實時顯示平面內容，非常適合于仿真系統，立體影院的應用。

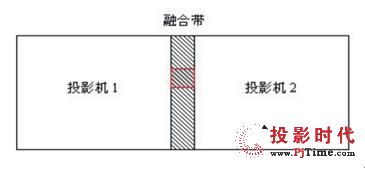

    一、融合過程信號處理示意圖

根據現場情況計算好融合帶的寬度和比例

    二、融合拼接器的技術要求

    1、采用純硬件架構，脫離PC架構，無需安裝任何操作系統即可進行圖像處理功能，免除了病毒侵入導致的系統崩潰以及操作軟件的版權的問題，除去了購買正版操作軟件的費用。要求上電即能工作，開機不超過5秒。關機只需斷電。

    2、輸入信號：標準配置支持5路電腦VGA信號，5路復合視頻AV信號。電腦信號要求支持多種分辨率，最高可支持1920×1400@60HZ，32全彩的輸入信號，AV信號支持N制和PAL制式輸入信號，包括DVD輸入和攝像頭的視頻信號。

    3、信號識別：對于輸入信號，處理器能夠自動識別，無需再次使用軟件調節參數，即插即用，且同步顯示。

    4、融合寬度：要求可以任意設定融合帶寬度。

    5、融合處理：要求融合帶過度平滑，融合后兩邊的顏色過渡達到一致，融合部分無顏色突變，亮度突變。內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式， 用戶可以根據自主的需求，在256級范圍內進行調整。

    6、色彩調整：能夠支持調整每個單屏輸出的色彩變化，包括亮度，對比度，色溫的亮暗平衡的調整。

    7、輸出顯示：輸出顯示要求支持XGA，SXGA的輸出格式，32全彩輸出，刷新率不得低于60HZ。

    8、開窗功能：要求在單個的投影輸出上，能夠開出不少于4個的窗口，窗口內容可任意選擇VGA或AV信號，且每個窗口都能實現漫游，縮放，拖拉，改變透視度的功能。

    9、環境要求：要求能夠?qū)崿F(xiàn)一周連續7天24小時開機工作無故障。

    三、投影設備的要求

    1、亮度：5000流明以上，2000：1的對比度以上

    2、顏色：要求256色伽瑪灰階變化正常，顯示沒有顏色突變，色彩異常的現象，這樣就可以保證在融合帶部分可以色彩不會出現突變。

    3、伽瑪值：要求兩臺投影機伽瑪曲線變化一直，直觀的看就是在純白色，純黑色，純藍色，純紅色，純綠色下色彩一直，并且在各種輸出比例的灰色下顏色一致，以便融合后達到色彩平滑過渡的一個技術保證。

    四、對于投影幕的要求

    1、投影幕的屏幕增益最好在0.8～1.8之間，低增益可以減小融合迭加區域的黑亮效應。同時能夠提高前視范圍內可視角。同時能夠減小投影機中心投射的太陽效應（即正對位置特別的亮，周圍亮度遞減）。

    2、要求采用整張幕，不宜使用兩塊拼接幕，這樣可以避免中間的物理縫隙，中間的物理縫隙會因?yàn)榉瓷淦�角的不同，在中心位置產生一條黑線。

    CK4M系統連接圖

    特點介紹

    1、自生成融合帶

    CK4M根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的迭加重復顯示區域。根據產品的特性，融合帶的寬度為0－－1024像素點。

    2、融合帶處理

    融合邊帶處理功能主要實現數字光學拼縫消融，CK4M內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式，用戶可以根據自主的需求，在256級范圍內進行調整。

    3、自動色彩均衡

    自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。

    4、先進的純硬件設計架構

    與基于計算機的融合處理器方案不同，CK4M系列采用了純?nèi)�硬件信�?hào)處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

    5、場景預設

    CK4M拼接融合器可以預設不同的場景,供實際使用時調用,也可以把預設的模式和中控系統有機地整合為一體。

    6、窗口控制

    CK4M可以實現窗口的畫外畫平鋪，迭加，漫游，透視,縮放，任意移動等功能。

    a)畫外畫平鋪模式—多路或者部分信號以任意矩形顯示格式全屏或非全屏顯示在背景底圖上顯示,顯示畫面之間沒有任何重迭，如下圖2;

    b)畫中畫模式—在高清背景圖片上，其他信號采用開窗口平鋪顯示，如下圖

    c)迭加模式—各窗口之間相互部分或者全部覆蓋；

    d) 透視模式—在做畫中畫迭加模式時,可以設定上一層顯示窗口的透明度,可觀察到上層窗口顯示的通道信號同時,也可以直觀看到下層信號的完整畫面.

    e) 縮放和位移.窗口的大小和位置任意變換和移動；

    7．高清晰底圖顯示

    融合機可以實現高清晰背景底圖顯示（需要預定），支持底圖輸出時，融合機輸出分辨率只能固定為：1024×768；

    8．支持超過分辨率文檔高清顯示

    融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示；

    控制軟件

    融合控制器采用新一代可視化、所見即所得操控軟件ApplicationPro, 該軟件整合拼接控制和窗口控制為一體,可以方便完成對場景的預設、調用、窗口的控制、信號通道選擇,隱含矩陣控制等功能。具體功能見軟件操作說明書。

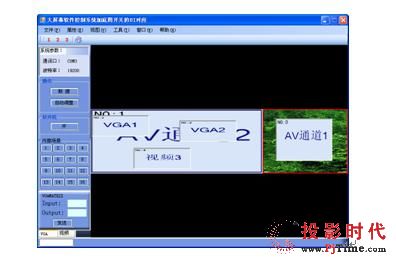

    簡潔的全中文操作界面,見下圖:

    主要技術指標
