訊維VGA雙絞線延長器專為數碼視頻展臺、網絡平板音視頻廣告工程、大屏幕幕墻視頻顯示、工業控制、醫療設備、安防監控、大型中央控制系統、多媒體教學等高清視頻顯示系統工程中對高質量視頻信號長距離傳輸的需求而專業設計的集VGA信號編碼、轉換、分配、驅動、接收、解碼及還原功能為一身的高品質信號傳輸系統。它可以將RGBHV形式的VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA信號通過非屏蔽五類雙絞線（五類網線）上平衡傳輸，以增強對共模干擾信號的抑制，同時又大幅度地節約了線材成本并簡化了工程布線。

    訊維VGA雙絞線延長器

    訊維VGA雙絞線視頻發送器的作用是將來自于PC、筆記本、數碼視頻展臺或硬盤數碼廣告播放器的VGA-RGBHV非平衡信號經廣播級直流視頻緩沖（供本地VGA顯示輸出或本地分配使用）至350MHz雙絞線視頻編碼器，經調制、編碼、加重、增益轉換后成三對差分方式的平衡視頻信號。R、L立體聲音頻信號經音頻編碼合成后，采用高達225V/us壓擺率（極品瞬態動態響應）、信噪比僅為1.9nV/root Hz、24bit/40Mbps及125MHz帶寬的發燒級立體音頻編碼及驅動、分配、合成轉換成第四對平衡信號輸出（適用于24bit-CD、MP3音質），可采用一根CAT-5雙絞線RJ-45水晶插座輸出。XW-VGL101于業界首家采用外接雙USB供電（同時預設＋9V外接電源插座），獨具本地VGA、立體聲音頻/RS232控制 (可選) 輸出、遠程頻率補償、輸入輸出短路保護、自恢復功能、無輸入待機休眠省電模式等功能。

    訊維VGA雙絞線視頻發送器

    VGA雙絞線視頻接收器采用平衡輸入信號緩沖、地電位隔離、可變增益放大、平衡-非平衡轉換、共模信號恢復、9段極點均衡加權補償、RGBHV信號解碼、連續亮度增益調節、獨立RGB清晰度和飽和度調節、高保真視頻分配、長距離功率驅動等11級廣播級視頻信號處理，全面支持高達1900x1600分辨率。采用超五類或六類非屏蔽雙絞線可支持VGA480*640/60Hz傳輸距離800m,SVGA-600*800/60Hz傳輸距離650m，XGA(1024*768/60Hz)傳輸距離500m，WXGA-1280*768/60Hz傳輸距離400m,SXGA-1280＊1024/60Hz傳輸距離300m。

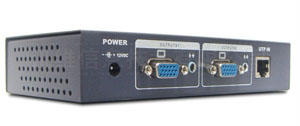

    訊維VGA雙絞線視頻接收器

    由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因而雙絞線在傳輸信號時不會受外界共模干擾的影響同時也不會對外造成EMI干擾。訊維VGA雙絞線延長器輸入為RJ45接口，具有2組獨立的標準VGA及立體聲音頻輸出接口，具有遠近程選擇功能，適用于本地通用顯示設備（投影機、顯示器、TFT-LCD TV、PDP）相連接和下級級聯應用，VGA格式最高可兼容2300x1920/60Hz@200米。訊維VGA雙絞線延長器接收端使用非屏蔽超五類或六類網線作為傳輸線，非常適用于工業控制、醫療、多媒體教學、KVM、液晶廣告工程、大屏幕顯示幕墻、視頻監控等各類需要VGA信號中長距離傳輸的應用。

    XW-VGL101點對點傳輸示意圖

    作為專業音視頻信號接口設備制造廠商，訊維結合自己長期從事電子信息技術應用研究的實踐經驗，研究開發具有國際標準、高可用性、高品質的 XUNWEI 系列產品。我們將為客戶提供最完美的解決方案！歡迎登錄訊維官方網站：www.xunwei.org或撥打電話028-82008833咨詢，我們期待與您的合作！
