寧夏銀川供電局電網調度控制中心集電網主、配調度，監控功能于一體,實現主配網調度一體化、變電站運行維護操作一體化，配網運行與檢修一體化，從而推動銀川電網運行管理水平再上新臺階，智能電網建設跑步前進，為實現智能化調度奠定了良好的基礎。

    作為國家電網公司首批4家配電自動化試點單位之一，銀川供電局并沒有拘泥于傳統思路，而是大膽地開展了科技創新和技術改造，大量地采用了多項國內、國際領先的聲光電等前沿技術及新穎的設計理念，使得整個試點工作亮點突出，意義非凡，為下一步智能電網建設的全面鋪開打下了良好基礎，取得了突出成績，樹立了良好的典范，整體達到甚至超過了試點建設的預期，對國網公司全面推動和建設配電自動化起到了非常重要的借鑒和指導意義。

    新落成的電網調度控制中心大廳建筑面積共540平方米，分為三個區域，調控坐席區域、大屏幕顯示區、應急指揮區域。坐席區域分為主網調控組、配網調控組和主網監控組，大屏幕顯示區設有中心大屏幕，大屏幕上方設有一行12.46x0.3米LED顯示屏，中間設有一塊8.2x1.8米弧形投影大屏幕，兩側各設有3x2 46“液晶拼接墻，分別具備顯示電網的頻率及有功負荷、監視電網的運行以及負荷變化、對變電站的設備運行狀況和變電站周圍的環境情況進行實時監視等功能；在急指揮中心區域，可就現場電網運行情況，動態及時的對電網事故進行研究、分析，決策，能有效地提高事故響應速度及事故處理時間。

    北京力創昕業科技發展有限公司承擔了該項目的大屏幕顯示系統工程的設計安裝和調試工作。下面對該項目作詳細介紹。

    1、中間大屏幕顯示系統設計采用3臺投影機通過邊緣融合技術顯示一幅8.2米x1.8米高清弧型投影屏幕，最高分辨率達到4920x1080。大屏幕用作指揮調度中心主要信息顯示墻，主要用于對視頻監控圖像、數字監控設備信號像等復雜圖像的顯示，能夠多畫面多層次迭加，任意放大、縮小和移動，圖像融合控制器輸出到大屏幕投影墻上的視頻圖像窗口、RGB信號窗口可以迭加、覆蓋，相互不受影響。可同時顯示12幅任意大小的視頻或電腦圖像。

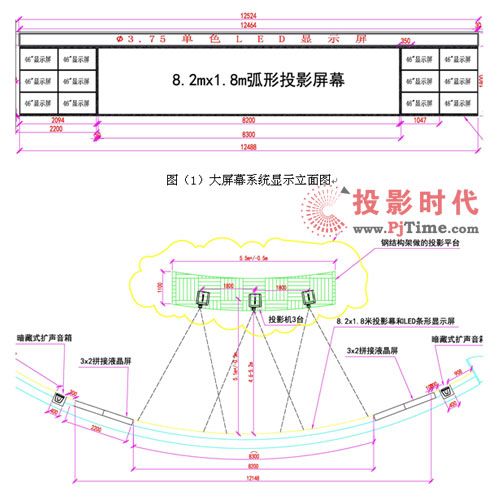

圖（2）投影系統安裝平面圖

    大屏幕邊緣融合顯示系統主要設備：

    1）投影機：采用3臺自帶4邊緣融合和曲面較正功能的Christie HD10K-M全高清1080p 3DLP投影機, 10000ANSI流明的亮度和2500-10000:1的可變對比度。通過計算，投影機采用1.4-1.8：1高清廣角變焦鏡頭，具有+/- 120% 垂直電動偏移極大的方便了投影機的安裝，使投影機能安裝距屏幕最上方30 cm的地方，緊貼在天花吊頂下。

    2）邊緣融合圖像處理器：是構建多通道無縫投影顯示系統的核心設備。可對圖形進行無痕邊緣融合綜合處理，構建無縫統一、無變形失真的畫面，完美實現大屏顯示應用。EXTRON WindoWall系統采用分布式視頻處理架構，為拼接墻系統中的每一臺投影機、拼接單元或平面顯示器都配備了獨立的高分辨率圖像處理器。并能輸出分辨率高達1920x1200 和1080p/60 的視頻。由于拼接墻中的每一個顯示單元都配有專用的實時處理器，因此不論開多少個窗口，信號的處理速度不會變化。本系統中，我們?yōu)樘幚砥髋淇赏瑫r接入12路RGB/VIDEO/YBPPR信號，輸出3路分辨率為1920x1080的DVI信號。

    3）采用具有內置冗余電源、同步信號再生功能的EXTRON 32x32 450M高帶寬RGB矩陣、高質量EXTRN RGB線纜和EXTRON BNC壓接頭，同時配上EXTRON 長線放大器，保證信號長距離無損傳輸。

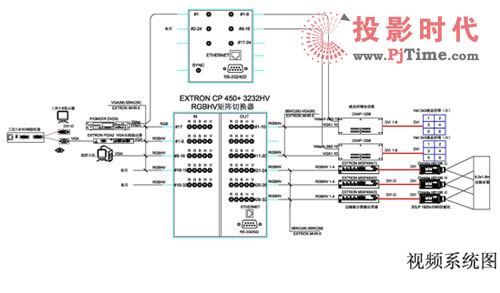

圖（3）大屏幕顯示系統圖

    3、兩側3x2 46“液晶拼接屏可單屏顯示監控視頻圖像或電腦圖像，也可組合開窗顯示多幅圖像。單屏分辨率為1920x1080，整屏分辨率高達3840x3240。在需要的時候，在液晶屏上顯示的任意圖像可以通過控制系統調整中間大屏上任意位置顯示。

    液晶拼接屏主要設備：

    1）VEWELL工業級平板顯示器，VEWELL顯示器采用工業級三星 DID超窄邊框液晶屏，拼接單元采用模塊化設計，易于維護，提供整機可靠性。單屏具有1920x1080分辨率,、高亮度、高對比度、高清晰度，超寬視角和極佳的工作穩定性。具有高可靠性、6萬小時超長的使用壽命，無需定期對大屏幕進行維護，后期使用成本極低。

    2）液晶拼墻圖像拼接處理器：采用創凱電子公司基于DSP和FPGA的純硬件式相結合的CK4P多屏幕拼接控制器，全硬件結構，無操作系統，內部自建核心運算機制，無板卡式處理器死機、藍屏和病毒的困擾。所有系統并行工作，無系統整體崩潰危險；上電即工作，可全年24小時不間斷運行。

    4、采用AMX智能控制系統。在大屏幕顯示系統中，利用智能控制系統可以非常靈活的管理整個AV系統和簡化系統的操作，降低系統的操作難度，極大的提高了工作效力。智能控制系統通過串行通信口、網絡端口、紅外控制口、繼電器等與各種設備相連，以各類靈活直觀的控制界面，對系統的各種設備進行控制，通過對主機的編程可以使前述的各種關聯控制動作在一次觸發后有序完成。總而言之，智能控制系統的在AV系統中的應用最主要的目的是簡化系統的操作，減小操作失誤，提高操作效率。

    智能控制系統的應用，使大屏幕顯示系統的操作變得非常簡單，功能也大大增強，系統的科技含量與檔次得以提升。

圖（4）智能控制系統圖

    智能控制系統主要設備

    1）控制系統主機：AMX NI3100控制具備7個可自定義的雙向232/422/485控制接口，8個紅外控制接口，8個弱電繼電器控制接口和8個I/O接口，ETHERNET接口，支持IP控制、支持Telnet、UDP、TCP/IP等控制方式。

    2）人機交互界面： 1臺移動使用8.4 WiFi無線觸摸屏、用于控制和管理整個大屏幕顯示系統，系統受控內的所有設備的狀況都可以一目了然的反饋在觸摸屏上，并且系統可通過計算機進行控制和備份。
